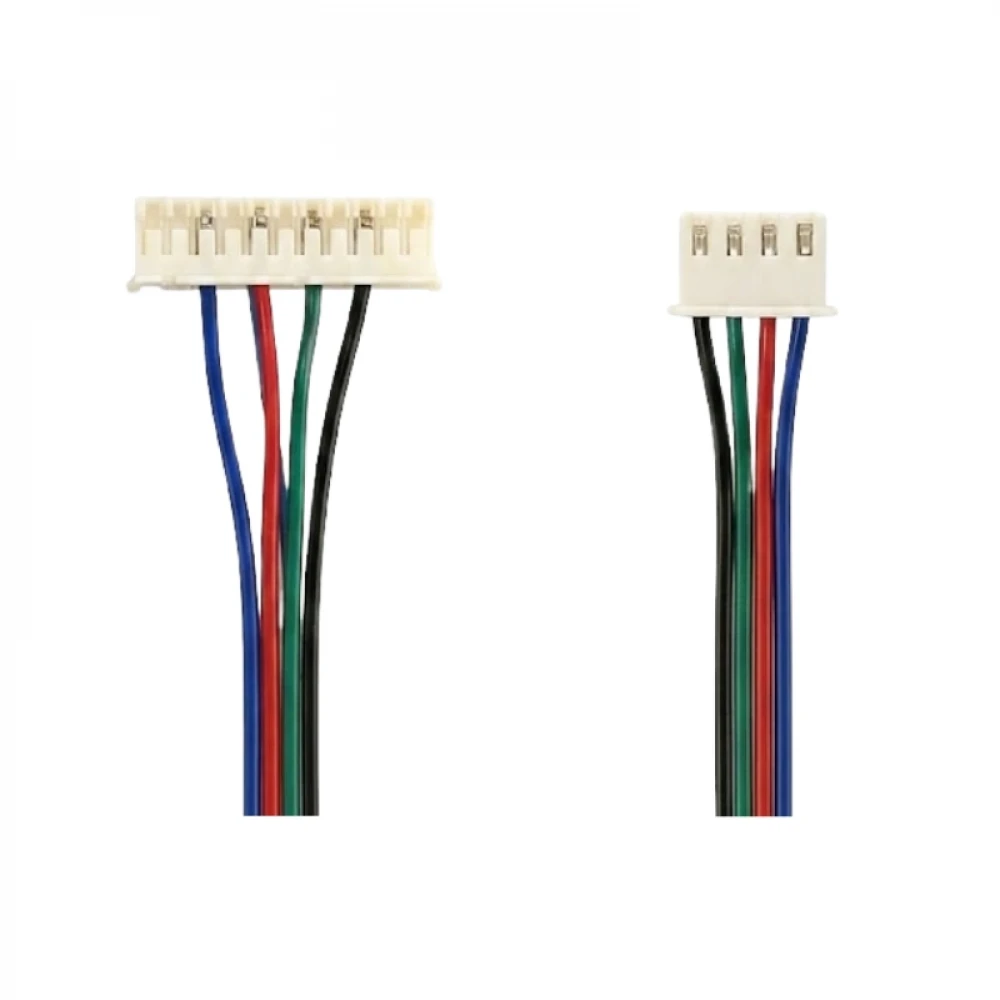

NEMA 17 Step Motor Kablosu 1 Metre – Japon Tip Uyumlu
Step Motor ile Kontrol Kartı Arasında Hazır ve Düzenli Bağlantı
Bağlantıyı Kolaylaştıran Özellikler
- Japon tip soketli uyumlu NEMA 17 step motorlar için hazır bağlantı yapısı
- Motor tarafında 6 pin PH2.0 ve kart tarafında 4 pin XH2.54 soket
- Farklı yerleşimlere uygun hareket alanı sağlayan yaklaşık 1 metre kablo uzunluğu
- Motorun iki faz bağlantısını taşıyan siyah, yeşil, kırmızı ve mavi dört damar
- 3D yazıcı, CNC, robotik ve otomasyon sistemlerinde kullanım imkânı
- Lehimleme gerektirmeden uyumlu soketlere takılabilen hazır bağlantı
- Kablo yenileme, bakım, onarım ve özel makine toplama işlemlerine uygun yapı
- Kopmuş, kısa kalmış veya temassızlık yapan motor kablosu için yedek çözüm
Uyumluluk ve Teknik Özellikler
| Parametre | Özellik / Veri |
|---|---|
| Ürün Grubu | Step Motor Bağlantı Kablosu |
| Tam Ürün Adı | NEMA 17 Step Motor Kablosu 1 Metre – Japon Tip Uyumlu |
| Uyumlu Motor Türü | Japon Tip Soketli Uyumlu NEMA 17 Step Motorlar |
| Kablo Uzunluğu | Yaklaşık 1 Metre |
| Motor Tarafı Soket | 11 Pin PH2.0 |
| Kontrol Kartı Tarafı Soket | 4 Pin XH2.54 |
| Kablo Damar Sayısı | 4 |
| Kablo Renkleri | Siyah, Yeşil, Kırmızı ve Mavi |
| Bağlantı Sistemi | Soketli Motor ve Kontrol Kartı Bağlantısı |
| Temel İşlev | Step Motorun İki Faz Bağlantısını Kontrol Kartına Aktarmak |
| Kullanım Alanları | 3D Yazıcı, CNC, Robotik ve Otomasyon Sistemleri |
| Montaj Türü | Uyumlu Soket ve Pin Diziliminde Tak-Çalıştır Bağlantı |
| Pin Kontrolü | Montaj Öncesinde Motor Fazları ve Kart Pin Sırası Kontrol Edilmelidir |
| Step Motor Dahil | Hayır |
| Motor Sürücü Kartı Dahil | Hayır |
| Paket Adedi | 1 Adet |
| Ürün Durumu | Genel Kullanım Uyumlu Bağlantı Kablosu |
Paket Bilgileri1 Adet NEMA 17 Step Motor Kablosu 1 Metre – Japon Tip Uyumlu
Sıkça Sorulan Teknik Sorular
Bu kablo hangi motorlarla uyumludur?
Motor tarafında 6 pin PH2.0 soket kullanan ve pin dizilimi kabloyla eşleşen uyumlu NEMA 17 step motorlarla kullanılabilir.
Kablonun uzunluğu ne kadardır?
Kablonun toplam uzunluğu yaklaşık 1 metredir.
Motor tarafında hangi soket bulunur?
Motor tarafında 2.0 mm pin aralığına sahip 6 pin PH2.0 tipi bağlantı soketi bulunur.
Kontrol kartı tarafında hangi soket bulunur?
Kontrol kartı tarafında 2.54 mm pin aralığına sahip 4 pin XH2.54 tipi bağlantı soketi bulunur.
6 pin sokette neden dört kablo vardır?
İki fazlı bipolar step motor bağlantısında dört iletken kullanıldığı için soketin dört terminali dolu, iki terminali boştur.
Tüm NEMA 17 motorlarla uyumlu mudur?
Hayır. NEMA 17 motorun gövde ölçüsünü belirtir. Motorun soketi ve faz pin sırası ayrıca kontrol edilmelidir.
3D yazıcılarda kullanılabilir mi?
Evet. Soket ve pin sırası uyumlu olduğu sürece X, Y, Z veya extruder step motor bağlantısında kullanılabilir.
CNC ve robotik sistemlerde kullanılabilir mi?
Evet. PH2.0 ve XH2.54 soketlerini kullanan uygun kontrol kartlarıyla kullanılabilir.
Bu ürün uzatma kablosu mudur?
Motor soketi ile kontrol kartı soketini birleştiren hazır bağlantı kablosudur; klasik erkek-dişi uzatma kablosu değildir.
Motor ters yönde dönerse ne yapılmalıdır?
Yazılım yön ayarı ve motor faz sırası kontrol edilmelidir. Gerekli pin değişimi elektronik bağlantı bilgisi bulunan kişi tarafından yapılmalıdır.
Motor neden yalnızca titreşim oluşturur?
Faz çiftleri yanlış sıralanmış, soket tam oturmamış veya kablo pin dizilimi motorla uyumsuz olabilir.
Kablo takılırken sistem açık olabilir mi?
Hayır. Motor kablosu yalnızca yazıcı ve motor sürücüsü kapalıyken takılmalı veya çıkarılmalıdır.
Kablo kesilerek kısaltılabilir mi?
Uygun krimp ekipmanıyla düzenlenebilir ancak hazır soketli yapının korunması daha güvenli bağlantı sağlar.
Step motor pakete dahil midir?
Hayır. Paket yalnızca soketli step motor bağlantı kablosundan oluşur.
Motor sürücü kartı pakete dahil midir?
Hayır. Step motor sürücüsü, kontrol kartı ve diğer elektronik parçalar pakete dahil değildir.
Paket içeriğinde ne bulunur?
Paket içerisinde bir adet 1 metre uzunluğunda Japon tip uyumlu NEMA 17 step motor kablosu bulunur.
