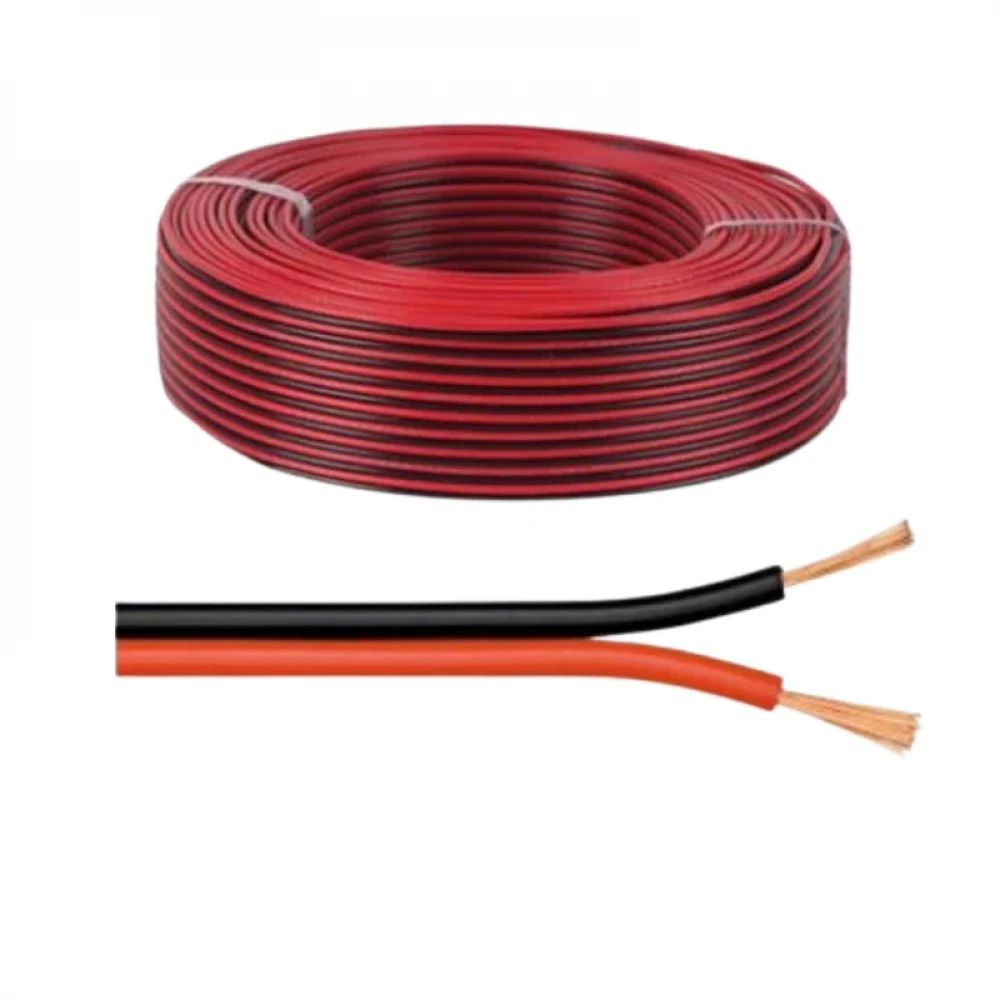

ELEKTRONİK & KABLOLAMASiyah Kırmızı CCA Kablo 2'li 0.50mm (10 Metre)
Düşük akımlı sinyal hatları, sensör bağlantıları ve dar alanlar için esnek ve ince yapı.
0.50 mm² ince kesiti ve bükülebilir formu sayesinde 3D yazıcı hareket kanallarında, mikrodenetleyici projelerinde ve küçük DC fan uzatmalarında kolaylık sağlar.
Neden 0.50mm İnce Kordon Kablo?
Projelerinizde her zaman kalın kablo kullanmak avantajlı değildir. 0.50 mm² kesitli CCA kablo; hareketli eksenlerdeki plastik zincirler (drag chain) içinde yer kaplamaz, esnekliği sayesinde hafif parçaları çekmez ve sensör pinleri veya DuPont soketleri için ideal kalınlıktadır.
Sinyal ve Sensörler
Endstop anahtarları, termistörler veya Arduino veri pinleri gibi sadece "sinyal" taşıyan, akım çekmeyen hatlar için kalın kablo kullanmak gereksiz yük ve maliyettir. Bu ince yapı işi kusursuz çözer.
Dar alanlarda kolaylık
3D yazıcı kafa (hotend) tesisatını düzenlerken veya dar elektronik proje kutularının (enclosure) içinde devreyi lehimlerken ince yapısı sayesinde kolayca bükülür ve yönlendirilir.
Hatasız bağlantı
Klasik Siyah/Kırmızı yalıtım, lehim veya klemens montajı sırasında (+) ve (-) kutupları saniyeler içinde doğru eşleştirmenizi sağlar, devre yakma riskini azaltır.
Teknik Özellikler
| Kablo Tipi | 2'li (Çift Damar) İnce Kordon Kablo |
|---|---|
| İletken Malzemesi | CCA (Bakır Kaplı Alüminyum - Copper Clad Aluminum) |
| İletken Kesiti | 2 x 0.50 mm² |
| İzolasyon (Kılıf) Malzemesi | Esnek PVC |
| Kılıf Renkleri | 1 Damar Kırmızı, 1 Damar Siyah |
| Satış Birimi | 1 Adet = 10 Metre |
Güvenlik Notu: 0.50 mm² kablolar motor sürüşleri, ısıtıcı tablalar (heatbed),ısıtıcı fişekler veya şerit LED'lerin uzun hat ana beslemeleri için yetersizdir. Bu ekipmanlarda voltaj düşümü ve aşırı ısınma yapabilir.
Hangi Projelerde Kullanabilirsiniz?
| Sensörler ve Endstoplar | 3D yazıcılardaki mekanik sınır anahtarları (limit switch),BLTouch / CR Touch gibi probların sinyal ve düşük güç besleme kablolarını uzatmak için birebirdir. |
|---|---|
| Küçük Soğutucu Fanlar | 3010, 4010 veya 4020 gibi düşük akım çeken DC soğutucu fanların anakart bağlantılarını yapmak veya ek atmak için uygundur. |
| Arduino & Breadboard | Mikrodenetleyici projelerinizde DuPont soket (jumper) uçlarına doğrudan lehimlenerek özel uzunlukta dişi/erkek bağlantı kabloları üretmek için mükemmeldir. |
| LED Göstergeler | Ön panel aydınlatmaları, durum bildirim LED'leri veya düşük güç çeken minyatür dekoratif aydınlatmalarda pratik bir kordon görevi görür. |
Hangi Kalınlığı Seçmelisiniz: 0.50mm vs 1.00mm
Rhino3DPrinter stoklarında hem 0.50mm hem de 1.00mm CCA kablo seçenekleri bulunur. Projenizin akım ihtiyacına göre doğru kalınlığı seçin.
Dar ekranda tabloyu sağa kaydırın.
| Kullanım Amacı | 0.50 mm² CCABu ürün | 1.00 mm² CCA |
|---|---|---|
| Fiziksel Yapı | İnce, hafif, çok esnek | Daha dolgun, dayanıklı |
| 3D Yazıcı Sensörleri (Endstop, BLTouch) | Kesinlikle Önerilir | Çok Kalın Kalır (Soketlere sığmayabilir) |
| Küçük Fanlar (3010, 4010) | İdeal Uyumluluk | Gereksiz Kalın |
| Uzun Metraj Şerit LED Beslemesi | Uygun Değil (Voltaj düşer) | Kesinlikle Önerilir |
| DuPont (Jumper) Pinlere Lehimleme | Çok Kolay | Zor (Pin içine sığmaz) |
İnce Kablo İşleme İpuçları
- Nazik Sıyırma: 0.50 mm² kablonun iç telleri incedir. Kalın kablo soyucular veya körelmiş yan keskiler iç telleri koparabilir. Hassas bir kablo soyucu veya tırnak ile sıyırmak en sağlıklı yöntemdir.
- Lehimleme: CCA (Alüminyum çekirdekli) yapı, ısıyı hızlı iletir. Lehimi uygularken havyayı uzun süre kablo üstünde bekletip PVC kılıfı eritmeyin. Lehim pastası kullanarak işlemi hızlandırın.
- Klemens Montajı: Eğer bu ince kabloyu doğrudan büyük bir vidalı klemense takacaksanız, kablonun ucunu sıyırdıktan sonra ikiye katlayarak (bakırı kalınlaştırarak) vidanın altına yerleştirin. Bu, daha iyi sıkışmasını sağlar.
Sık Sorulan Sorular
30 metre ihtiyacım var, 30 ayrı parça mı gelecek?
Hayır. Metre işi satılan kablolarımız tek parça (bütün) halinde kesilir. Sepetinize 3 adet eklerseniz, size 3 metre uzunluğunda tek bir kordon kablo gönderilir.
Nema 17 Step motorlarını uzatmak için kullanılabilir mi?
Kısa mesafeli (örneğin kontrolcüden ekstrüdere) uzatmalar için kullanılabilir, zira Nema 17 motorların standart kabloları genellikle bu kalınlığa yakındır. Ancak mekanik sürtünme ve hareketli parça yorgunluğu göz önüne alındığında, motor hatları için silikon kılıflı veya saf bakır kablolar tercih etmek uzun vadede daha güvenilirdir.
Isıtıcı tabla (Heatbed) için yeterli mi?
Kesinlikle uygun değildir. 0.50 mm² kesitli hiçbir CCA kablo, ısıtıcı tablanın veya ısıtıcı fişeğin çektiği amperajı taşıyamaz. Kablo anında erir ve yangın riski oluşturur. O kısımlar için kalın, silikon kılıflı, saf bakır (AWG standartlı) tesisat kabloları kullanmalısınız.
Bağlantı ve Montaj Ekipmanları
Projenizde temiz ve güvenli bir işçilik çıkarmak için sitemizde yer alan makaronları, soket takımlarını ve klemensleri inceleyebilirsiniz.
