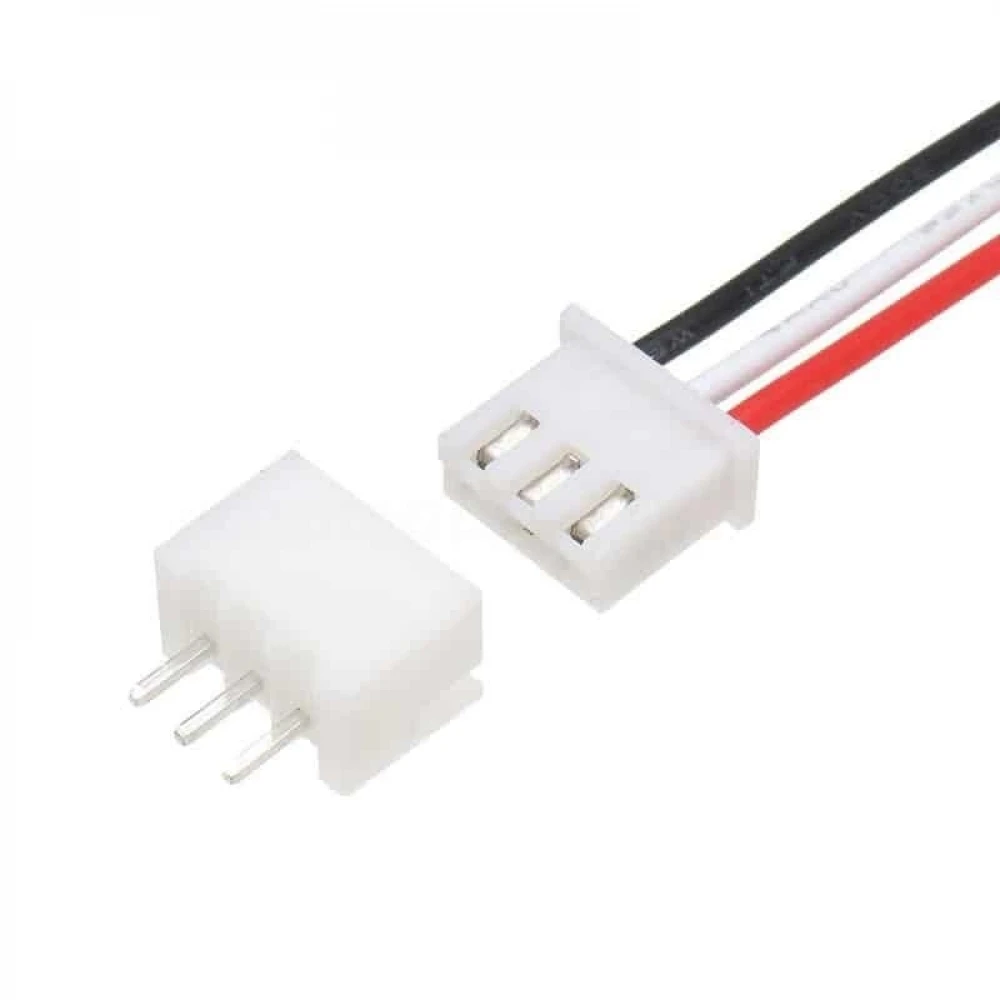

3 Pin Konnektör Seti JST-XH 2.54
Güvenli ve Kilitlemeli Devre Bağlantıları İçin Tam Set
JST-XH 2.54 mm 3 pinli konnektör seti, baskı devre kartları üzerinde sarsıntıya ve çekmeye karşı dayanıklı, güvenli bağlantılar kurmak için tasarlanmıştır. Erkek PCB tipi soket, dişi kablo tipi kılıf ve metal terminal uçlarından oluşan bu tam set, kablolarınızın yerinden çıkmasını engelleyen geçmeli (kilitlemeli) bir yapıya sahiptir. 3D yazıcı bileşenleri, pil paketleri (BMS balans kabloları) ve hobi projeleri için mükemmel bir endüstriyel standarttır.
3 Pin JST-XH Konnektör Seti Öne Çıkan Özellikler
- Kilitlemeli Güvenli Yapı: Ters takılmayı önleyen kutuplu tasarımı ve tırnaklı kilit mekanizması ile güvenli bağlantı.
- Standart Pin Aralığı: 2.54 mm ölçüsü sayesinde tüm standart devre delikleri ve prototip kartlarla tam uyum.
- Eksiksiz Bağlantı Seti: Projeniz için gereken erkek soket, dişi kılıf ve metal sıkma terminallerini bir arada sunar.
- Yüksek İletkenlik: Kalay kaplı iç kontakları ile oksitlenmeye karşı dayanıklı ve kesintisiz sinyal aktarımı.
- Geniş Kullanım Alanı: Fan bağlantıları, limit anahtarlar, sensörler ve adım motorları için ideal kablolama çözümü.
Konnektör Seti Teknik Özellikleri
| Parametre | Özellik / Veri |
|---|---|
| Konnektör Tipi | JST-XH |
| Pin Sayısı | 3 Pin |
| Pin Aralığı (Pitch) | 2.54 mm |
| Anma Akımı | Maksimum 3A AC / DC |
| Anma Gerilimi | Maksimum 250V AC / DC |
| Uyumlu Kablo Kalınlığı | 22 AWG - 28 AWG arası |
| Çalışma Sıcaklığı | -25 ile 85 Derece arası |
Montaj Önerisi: Metal terminalleri kabloya sıkıştırmak için uygun bir sıkma pensesi (crimping tool) kullanmanız tavsiye edilir. Erkek pini PCB üzerine lehimlerken tırnak yönünün kart üzerindeki montaj şemasına uygun olduğundan emin olunuz. Doğru takılmayan metal uçlar bağlantı gevşekliğine sebep olabilir.
Paket BilgileriPaket içeriği:
1x 3 Pin JST-XH Erkek PCB Soket, 1x Dişi Kılıf, 3x Metal Sıkma Terminali
