Tmc2209 Sessiz Step Motor Sürücü Kartı

Kod
RHN-510996
Marka
Fiyat
198,75 TL
KDV Hariç
Havale
233,73 TL
Adet
23 saat 17 dakika içerisinde sipariş verirseniz yarın kargoda
Aynı Gün
Kargo

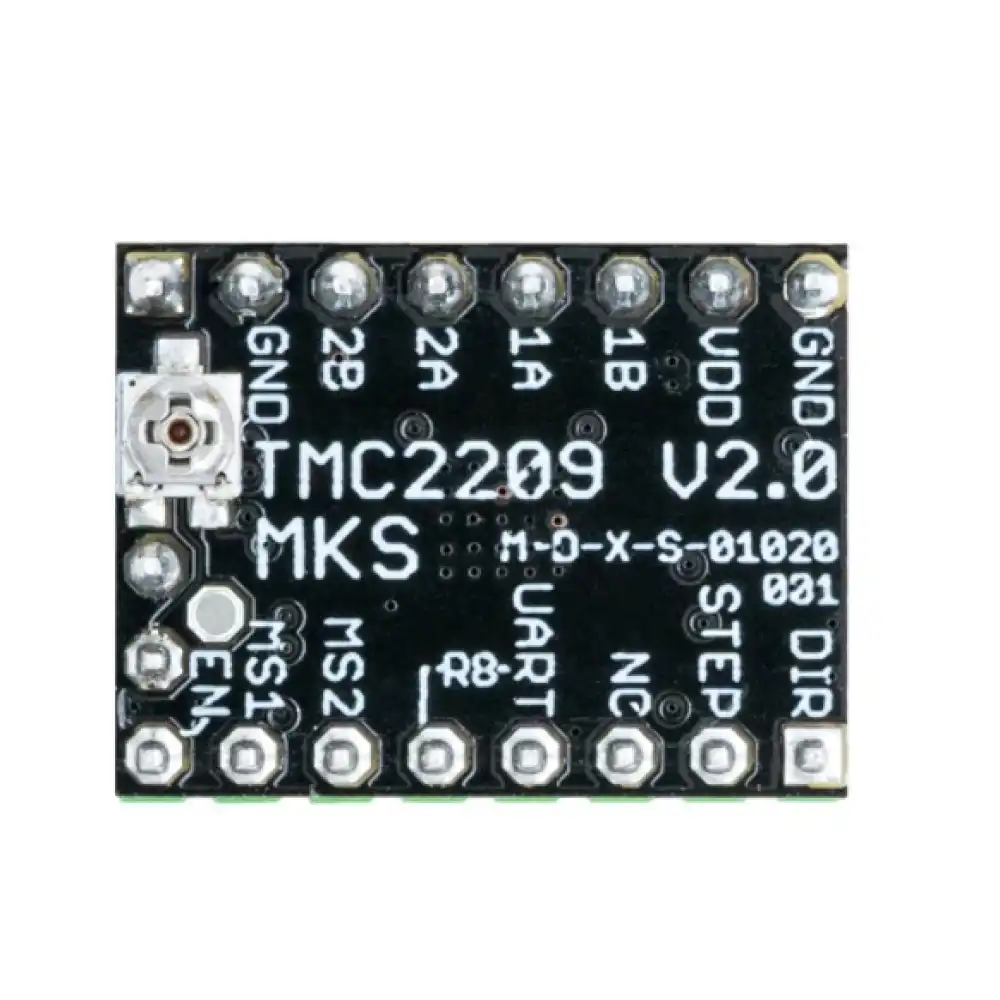

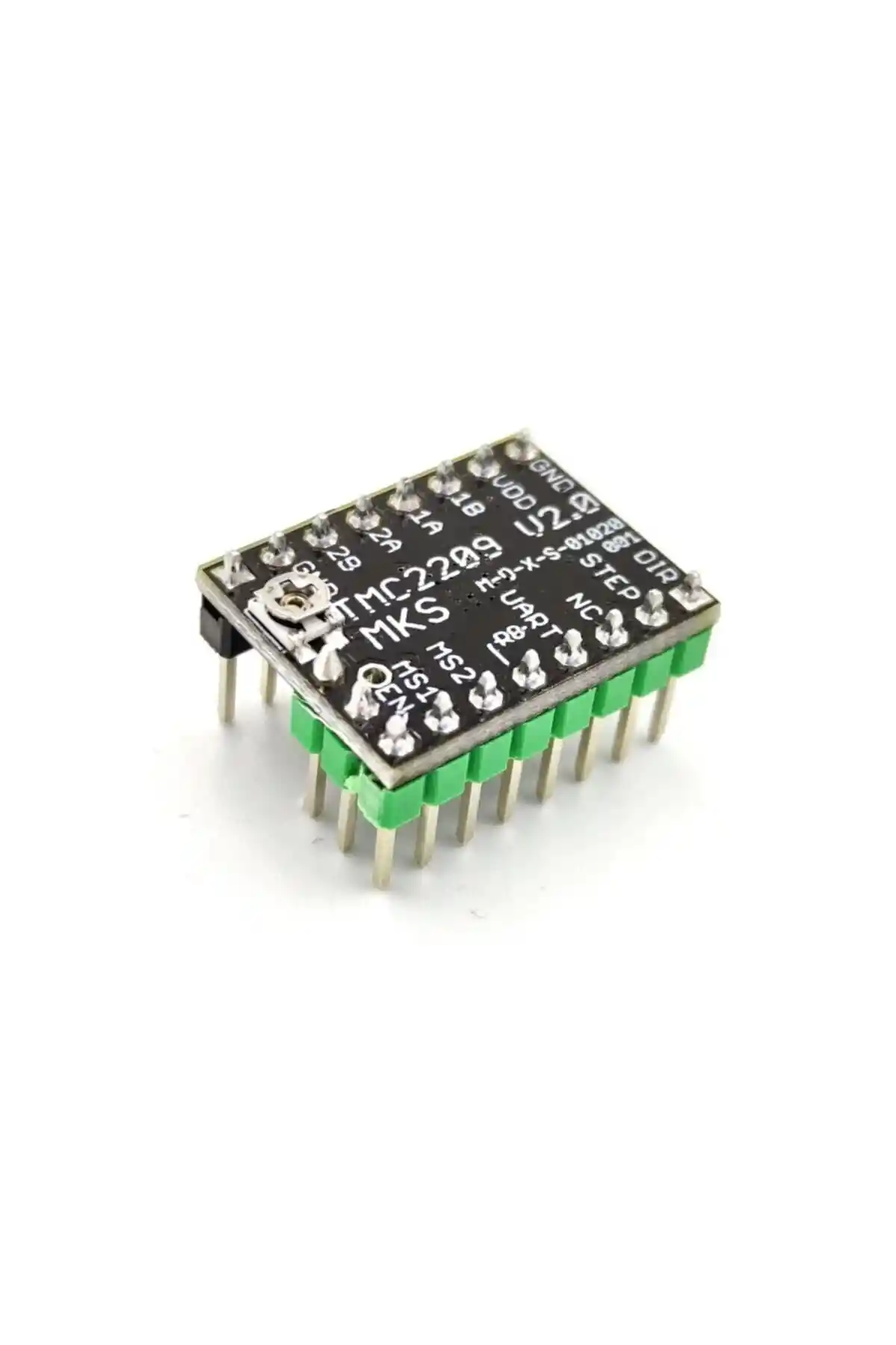

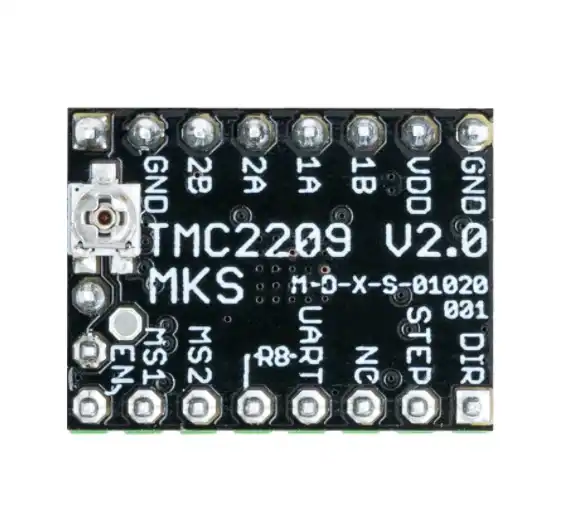

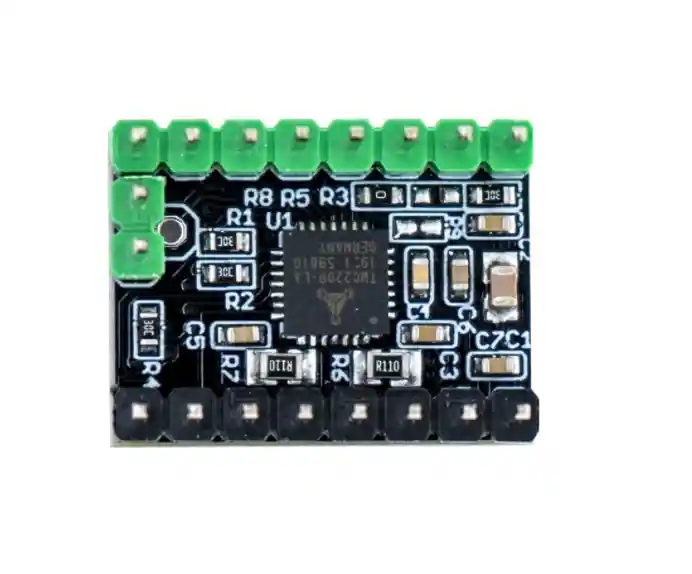

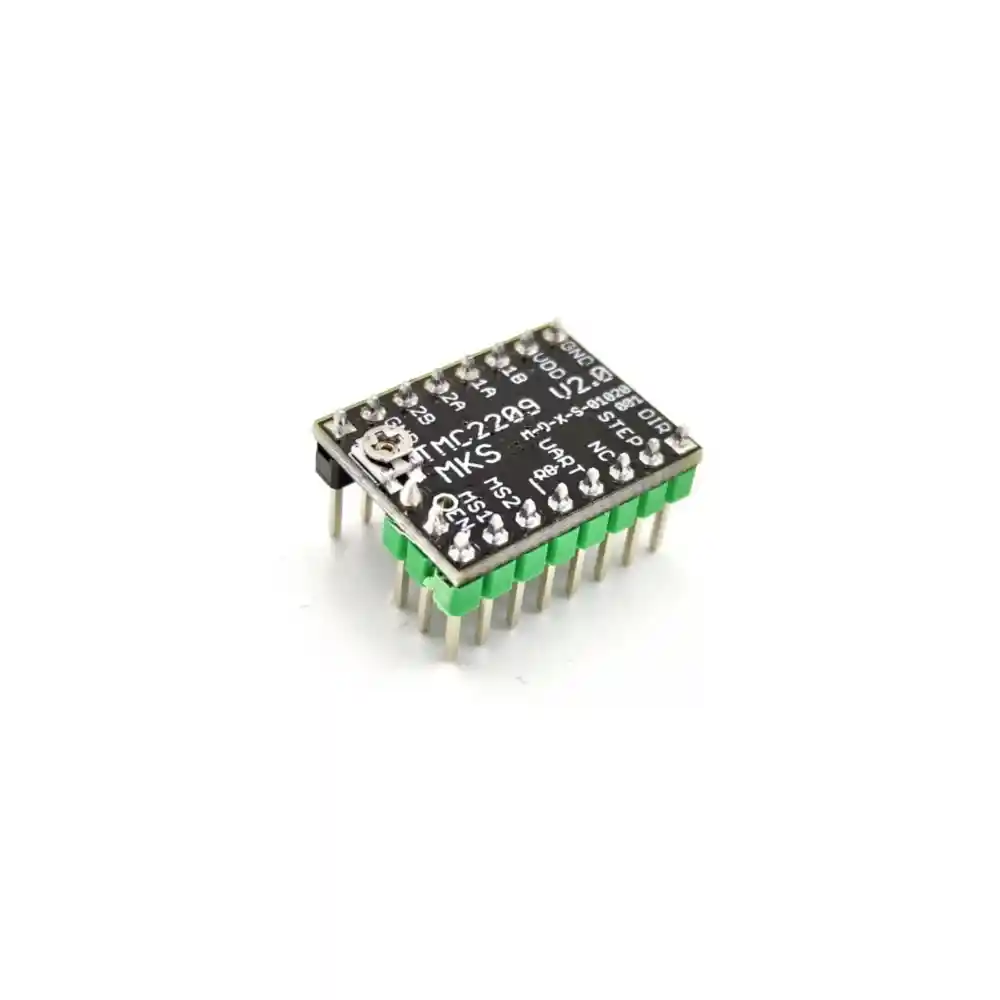

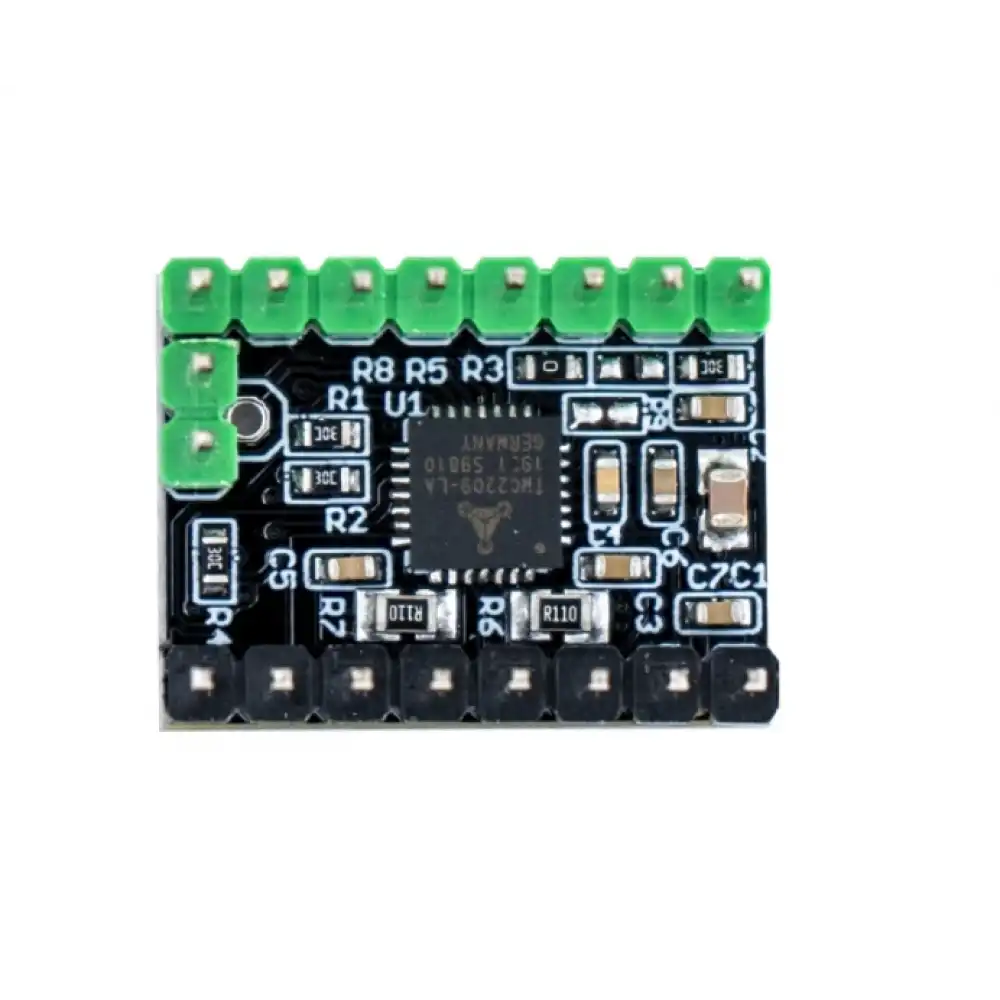

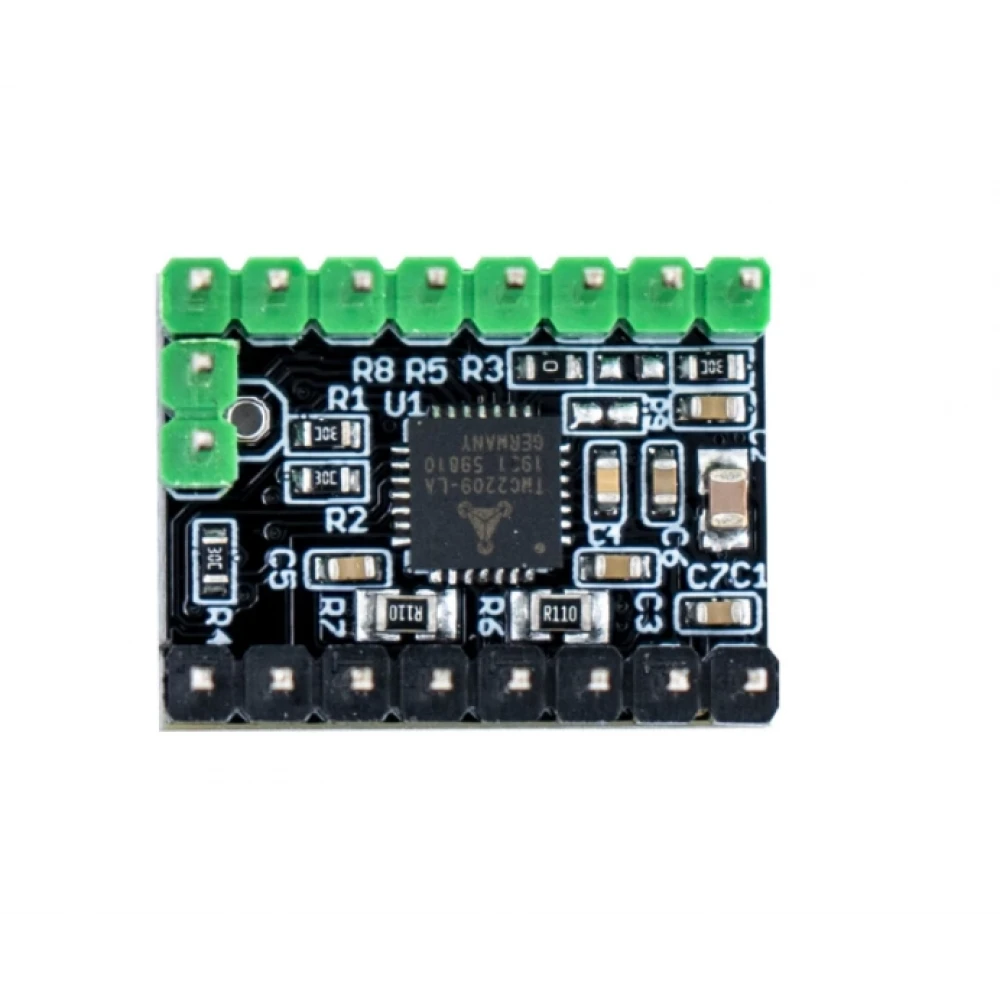

 TMC2209 SÜRÜCÜ V2.0 Step Motor Sürücü Kartı

MAKERBASE MARKA

%100 Gerçek İthalatçıdan

       TMC2209 Step Motor  SÜRÜCÜ MKS SGENL tarzı anakartlar ile UART modunda hiçbir lehim veya kablolama olmadan rahatlıkla kullanılır.

Jumperların hepsini çıkarttığınız takdirde TMC2209 step motor ssürücü UART modda çalışacaktır.

Yeni TMC2209 Step Sürücü!!

256 ya kadar mikrostep adım (enterpolasyon olmadan)

StealthChop2

CoolStep - Enerji tasarrufu için akım kontrolü (TMC2130 zaten buna sahiptir)

StallGuard 4 - Sensörsüz hedef arama için kullanılır (Bu, TMC2130'un stallGuard 2'sinden bile daha iyidir)

TMC2209, 2208 gibi UART üzerinden iletişim kurar. Ve en iyi yanı, stallGuard4'ün stealthChop2'de kullanılmak üzere optimize edilmesidir! StallGuard istiyorsanız artık spreadCycle kullanmanız gerekmeyecek.



TMC2209 Sürücü V2.0 Step Motor Sürücü Kartı Temel Özellikler



Model: TMC2209 V2.0

Arayüz: Step/Dir

Konfigürasyon: CFG pinleri veya UART arayüzü

Lojik Gerilimi(VIO): 3-5V

Motor Gerilimi(VM): 5.5-28V

Motor Faz Akımı max: 2A RMS, 2.8A Tepe

microPlyer Microsteps: 1/256

RDSon: 0.1 Ohm (HV 0.2 Ohm)

STEP/DIR Arayüzü ile 8, 16, 32 veya 64 mikro adım pin ayarı

MicroPlyer ™ enterpolasyonu ile düzgün çalışan 256 mikro adım desteği

StealthChop2 ™ sessiz motor çalışması

SpreadCycle ™ son derece dinamik motor kontrol akım kesici

StealthChop için StallGuard4 ™ yük ve durma tespiti

% 75'e kadar enerji tasarrufu için CoolStep ™ akım kontrolü

Bekleme enerji düzenlemelerine uymak için Düşük Güçlü Bekleme

Pasif Frenleme, Serbest Çevirme ve otomatik kapanma

Gelişmiş yapılandırma seçenekleri için Tek Pinli UART ve OTP

Tam Koruma

TMC2209 V2.0 Step Motor Sürücü VREF AYARLARI

rms = (Vref * 1.77A) / 2.5V = Vref * 0.71

Vref = (Irms * 2.5V) / 1.77A = Irms * 1.41 = Imax

Vref -> Vref pinindeki voltaj

Irms -> RMS faz başına akım (Irms = Imax / 1.41)

Imax -> Faz başına maksimum akım (Imax = Irms * 1.41)



TMC2209 V2.0 VREF AYAR ÖNCESİ BİLİNMESİ GEREKENLER

 Vref;gndve potansiyometrenin arasındaki gerilimi ölçer.

Gerilimi ölçerken motoru bağlamayın, aksi takdirde sürücü kolayca yanar

Gerilim ölçülürken güç bağlanmalıdır, sadece USB güç kaynağını bağlamayın.

Yönlere mutlaka dikkat edin.!





TMC2209 SÜPER STEP MOTOR SÜRÜCÜ



Kredi Kartı Tek Çekim
238,50 TL
Havale / EFT
233,73 TL  ( % 2 indirim )
KREDİ KARTI TAKSİT SEÇENEKLERİ
Taksit
Taksit
Tutar
Toplam
2
127,00 TL
254,00 TL
3
85,86 TL
257,58 TL
4
65,29 TL
261,16 TL
5
53,19 TL
265,93 TL
6
45,12 TL
270,70 TL
7
39,35 TL
275,47 TL
8
34,88 TL
279,05 TL
9
31,54 TL
283,82 TL
Taksit
Taksit
Tutar
Toplam
2
127,00 TL
254,00 TL
3
85,86 TL
257,58 TL
4
65,29 TL
261,16 TL
5
53,19 TL
265,93 TL
6
45,12 TL
270,70 TL
7
39,35 TL
275,47 TL
8
34,88 TL
279,05 TL
9
31,54 TL
283,82 TL
Taksit
Taksit
Tutar
Toplam
2
127,00 TL
254,00 TL
3
85,86 TL
257,58 TL
4
65,29 TL
261,16 TL
5
53,19 TL
265,93 TL
6
45,12 TL
270,70 TL
7
39,35 TL
275,47 TL
8
34,88 TL
279,05 TL
9
31,54 TL
283,82 TL
Taksit
Taksit
Tutar
Toplam
2
127,00 TL
254,00 TL
3
85,86 TL
257,58 TL
4
65,29 TL
261,16 TL
5
53,19 TL
265,93 TL
6
45,12 TL
270,70 TL
7
39,35 TL
275,47 TL
8
34,88 TL
279,05 TL
9
31,54 TL
283,82 TL
Taksit
Taksit
Tutar
Toplam
2
127,00 TL
254,00 TL
3
85,86 TL
257,58 TL
4
65,29 TL
261,16 TL
5
53,19 TL
265,93 TL
6
45,12 TL
270,70 TL
7
39,35 TL
275,47 TL
8
35,03 TL
280,24 TL
9
31,54 TL
283,82 TL
Taksit
Taksit
Tutar
Toplam
2
127,00 TL
254,00 TL
3
85,86 TL
257,58 TL
4
65,59 TL
262,35 TL
5
53,19 TL
265,93 TL
6
45,12 TL
270,70 TL
7
39,35 TL
275,47 TL
8
34,88 TL
279,05 TL
9
31,54 TL
283,82 TL
Taksit
Taksit
Tutar
Toplam
2
127,00 TL
254,00 TL
3
85,86 TL
257,58 TL
4
65,59 TL
262,35 TL
5
53,42 TL
267,12 TL
6
45,12 TL
270,70 TL
7
39,35 TL
275,47 TL
8
34,88 TL
279,05 TL
9
31,54 TL
283,82 TL
Taksit
Taksit
Tutar
Toplam
2
127,00 TL
254,00 TL
3
85,86 TL
257,58 TL
4
65,59 TL
262,35 TL
5
53,42 TL
267,12 TL
6
45,12 TL
270,70 TL
7
39,35 TL
275,47 TL
8
34,88 TL
279,05 TL
9
31,54 TL
283,82 TL
Taksit
Taksit
Tutar
Toplam
2
128,79 TL
257,58 TL
3
87,05 TL
261,16 TL
4
66,18 TL
264,74 TL
5
53,90 TL
269,51 TL
6
45,51 TL
273,08 TL
7
39,35 TL
275,47 TL
8
34,88 TL
279,05 TL
9
31,54 TL
283,82 TL
(Maximum)
   26.10.2022
Kemal D.
2020'de satın aldığım Two Trees Bluer yazıcımın X ve Y eksenindeki sürücüler TMC2208 olsa da, Ekstruder ve Z ekseninde sesli çalışan A4489 step motor sürücüleri bulunmaktaydı. Bunları sessiz çalışan ve daha iyi bir kontrol sağlayan TMC2209 sürücüler ile sorunsuz bir şekilde değiştirdim. Gerilim ayarını yapıp 1.1 Volta getirdim. Sürücüleri taktıktan sonra tüm sürücüler için mutlaka gerilim ayarlarını kontrol etmenizi tavsiye ederim. Özellikle retraction anında diğer odalardan duyulacak kadar gürültülü ses çıkaran ekstruder step motoru, TMC2209 sürücüsünü taktığımda neredeyse yazıcı başında otururken bile duyulamayacak kadar sessiz oldu. Z ekseninin sesi de oldukça azaldı. Hızlı, sorunsuz kargo ve heatsinki de koyduğunuz için teşekkürler.

Soru : orjinal makerbase midir?
yıldıray ü.   |    09.01.2024 08:40
Cevap : Merhabalar,

Evet, ürün Makerbase markadır.
09.01.2024 11:27
Soru : Bu sürücü makerbase Robin nano V3.1 ile uyumlumudur
Bülent G.   |    22.12.2023 01:18
Cevap : Merhabalar,

Uyumludur
22.12.2023 09:48
Soru : soğutucu blok dahil midir?
Muhammed Emin G.   |    18.05.2023 17:48
Cevap : Merhaba,

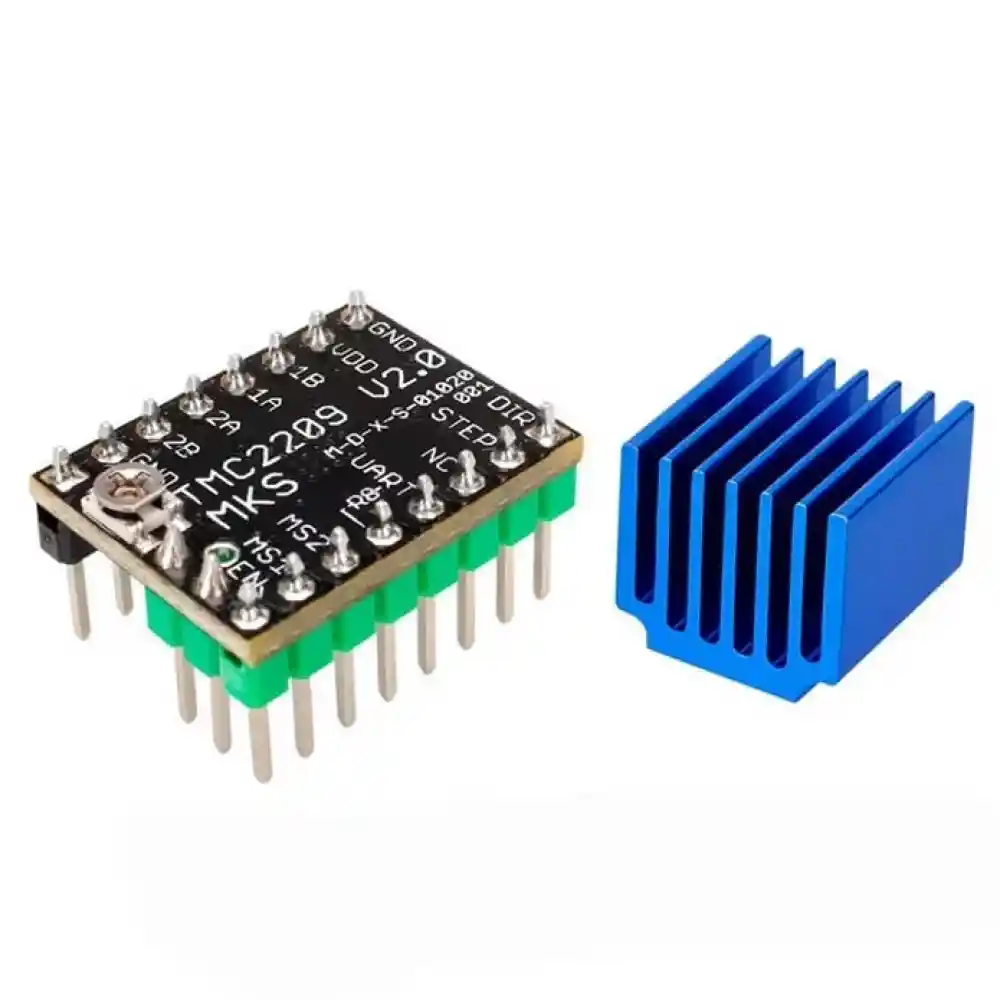

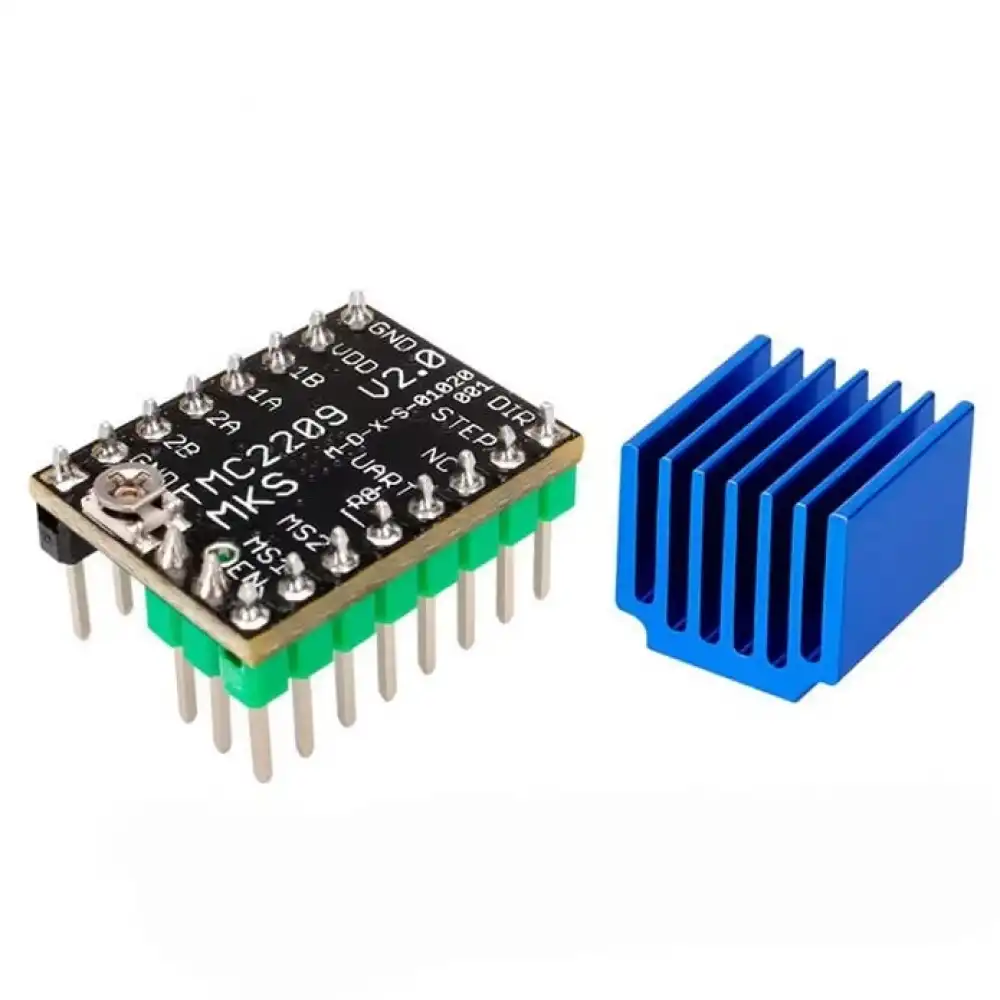

Evet, soğutucu blok dahildir.
18.05.2023 17:51
