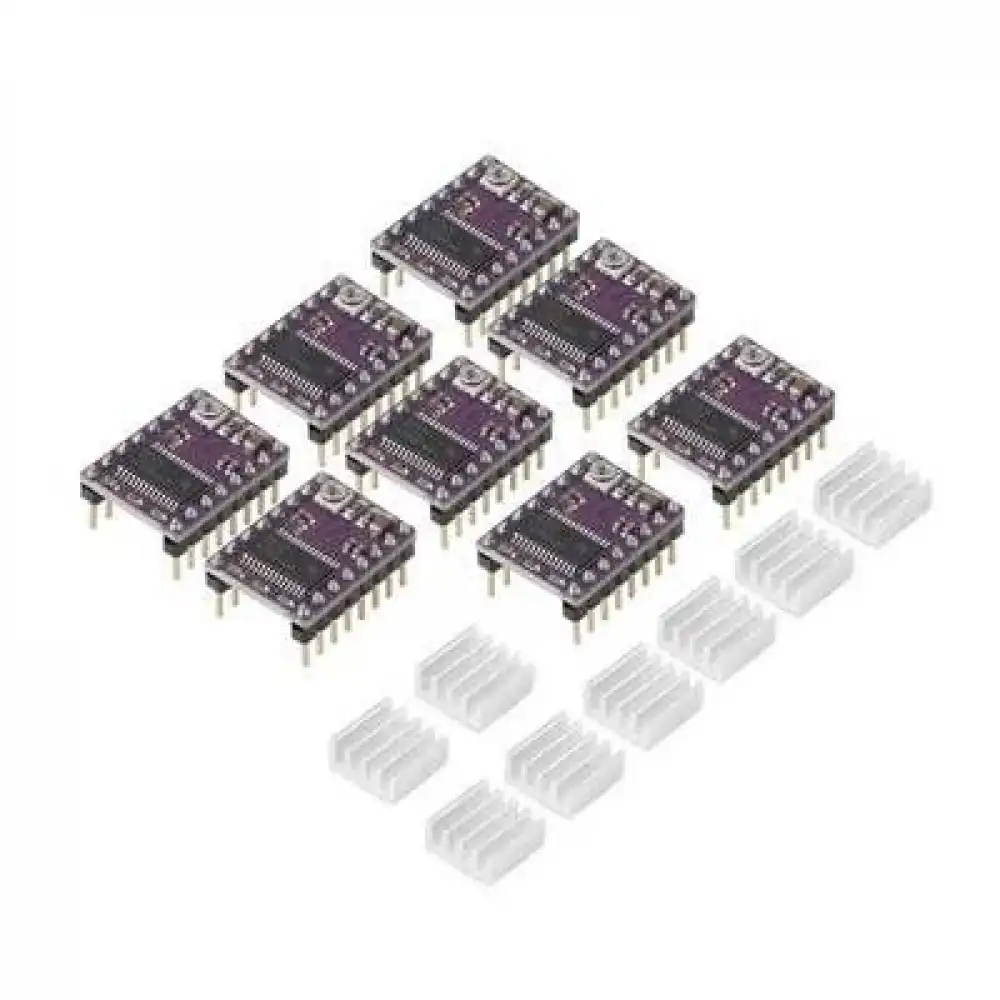

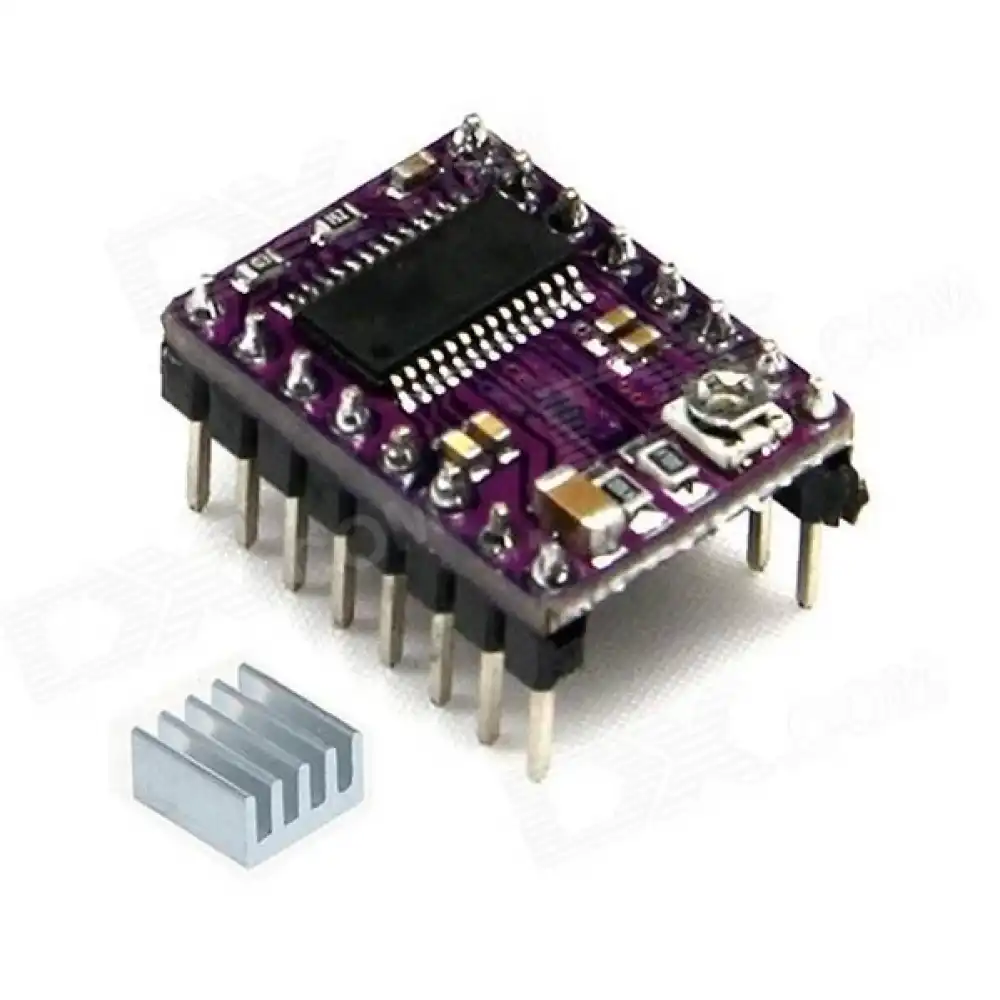

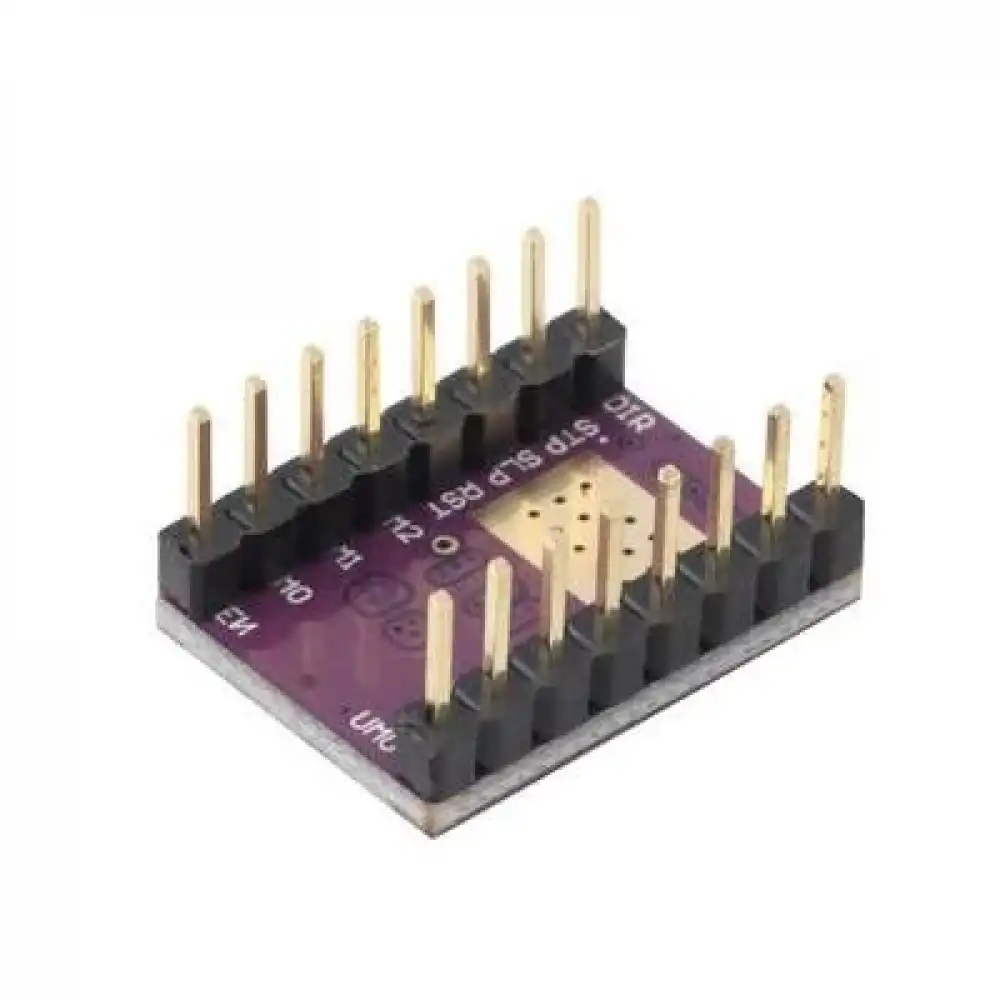

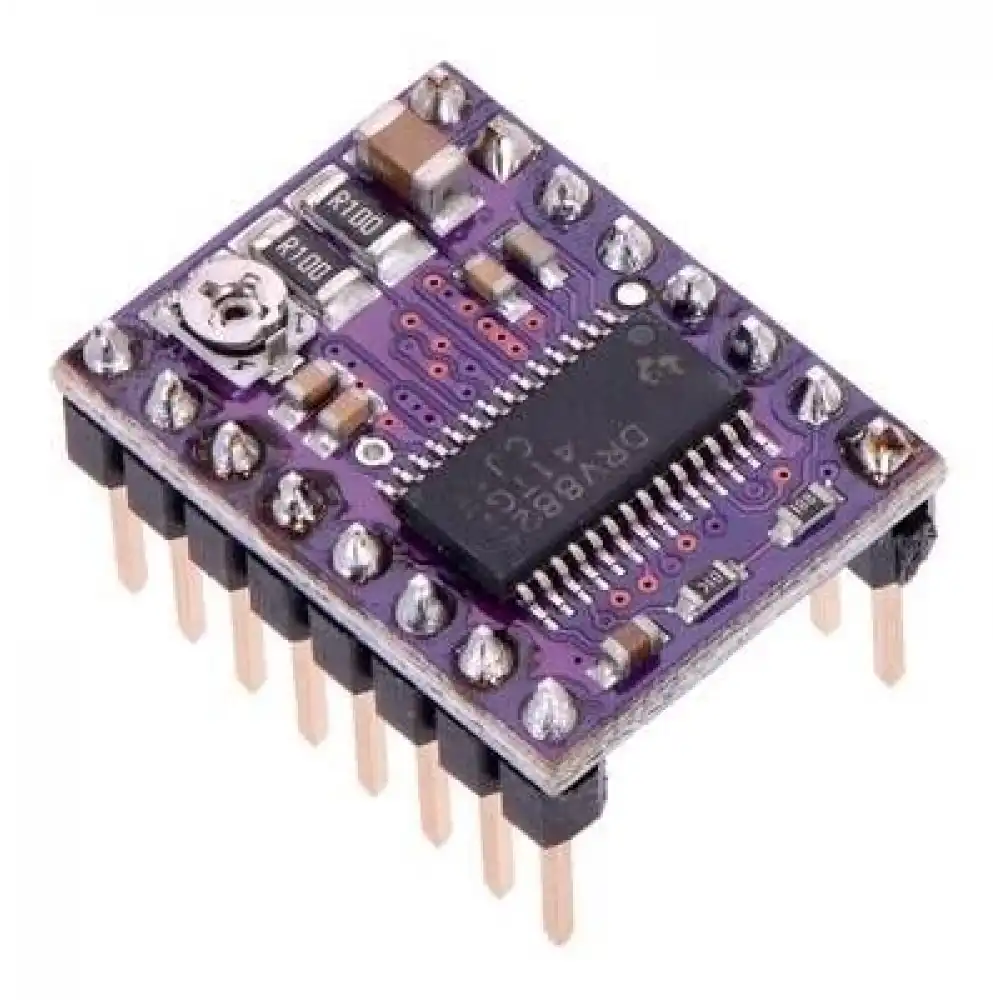

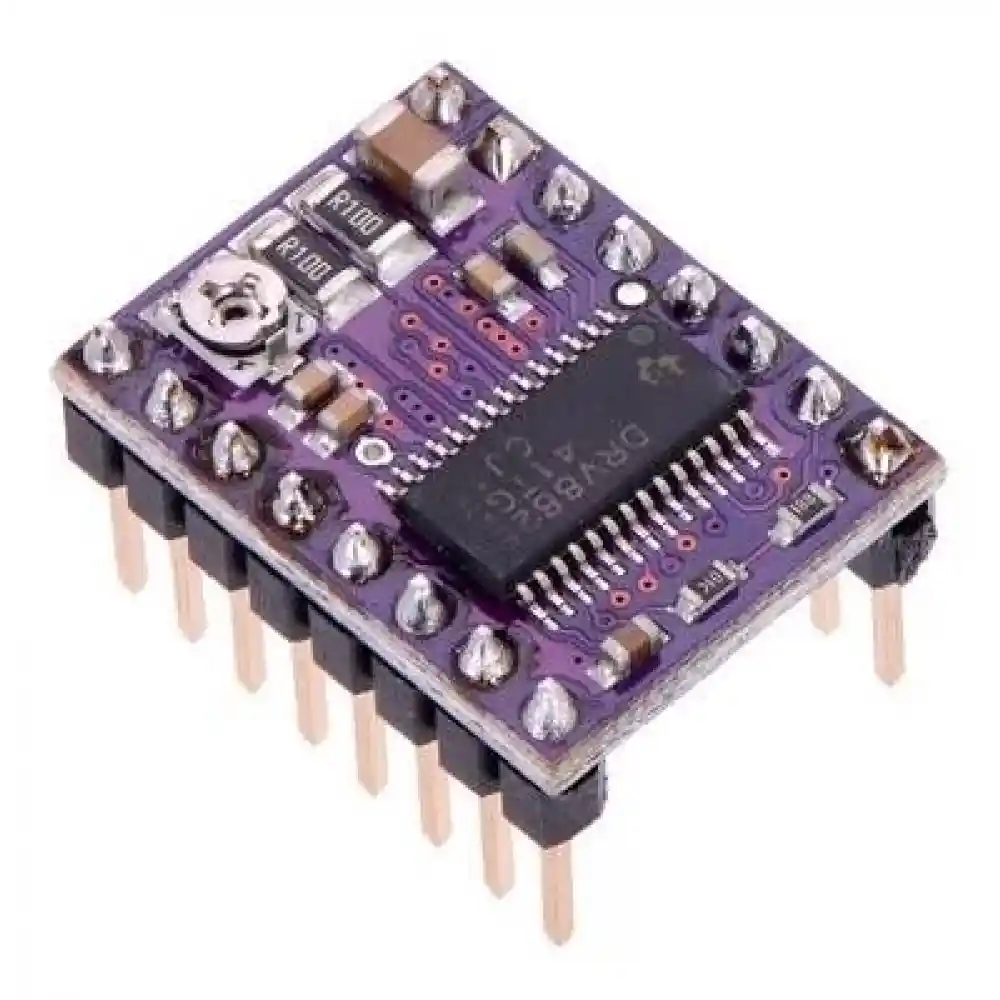

DRV8825 Step Motor Sürücü kartı
DRV8825 step motor sürücü kartı, kanal başına pik 2.5A akım verebilmektedir(tavsiye edilmez).
Sürücü ayarlanabilir akım sınırlaması, aşırı akım ve aşırı sıcaklık koruması ve altı mikrostep çözünürlük(1/32 Step) özelliklerine sahiptir. 8.2V ve 45V arasında geniş bir çalışma voltaj aralığı ile bir 3d yazıcı yapımında kolaylıkla kullanılabilinmektedir.
DRV8825 step motor sürücü kartı özellikleri:
Basit step ve yön ayarlaması
6 farklı step imkanı; full-step,half-step,1/4-step,1/8-step,1/16-step ve 1/32-step
Ayarlanabilir akım kontrolü için potansiyometre
Maksimum Motor Voltajı:40V
Kısa devre koruması
DRV8825 Step Motor Sürücü Devresi
DRV8825 Step motor sürücü entegresinin kullanıldığı bir devredir.
Drv8825 step motor sürücüsü ; entegre 8-45V ve azami 1,6 ampere kadar bipolar motorları sürebilmektedir. Devre üzerinde motora verilecek maksimum akım kontrolü için pot bulunmakta ve tam adım, yarım adım, çeyrek adım, 1/8 adım, 1/16 adım ve 1/32 adım kart üzerindeki 3 pin ile ayarlanabilmektedir.Drv8825 ayrıca aşırı sıcaklık, kısadevre, düşük voltaj ve çapraz akım korumaları bulunduran devre üzerinde besleme regülatörü bulunduğundan ayrıca besleme gerektirmez. 0,1" (2,54mm) çift taraflı pinler ile gelen devrenin kontrolü Yön ve step pinleri ile Arduino veya mikro işlemcinize kolayca uygulanabilir.
DRV8825 Step Motor Sürücü Kartı Özellikleri
Motor besleme Voltajı: 8,2-45V
Motor besleme akımı (soğutmasız): < 2A
Kontrol voltajı: "0"-0 - "1"-2,5-5V
Boyutlar: 20,32mm X 15,24mm
Pin Aralığı: 2,54mm (0,1")
Lojik besleme: kart üzerinde
PCB Tipi: 4 Katlı
Adım Kontrolü:
Motor çalışırken bağlantılara dokunulmsı veya takılması sürücüyü yakabilir. Bağlantıları güç kapalı iken yapabilirsiniz.

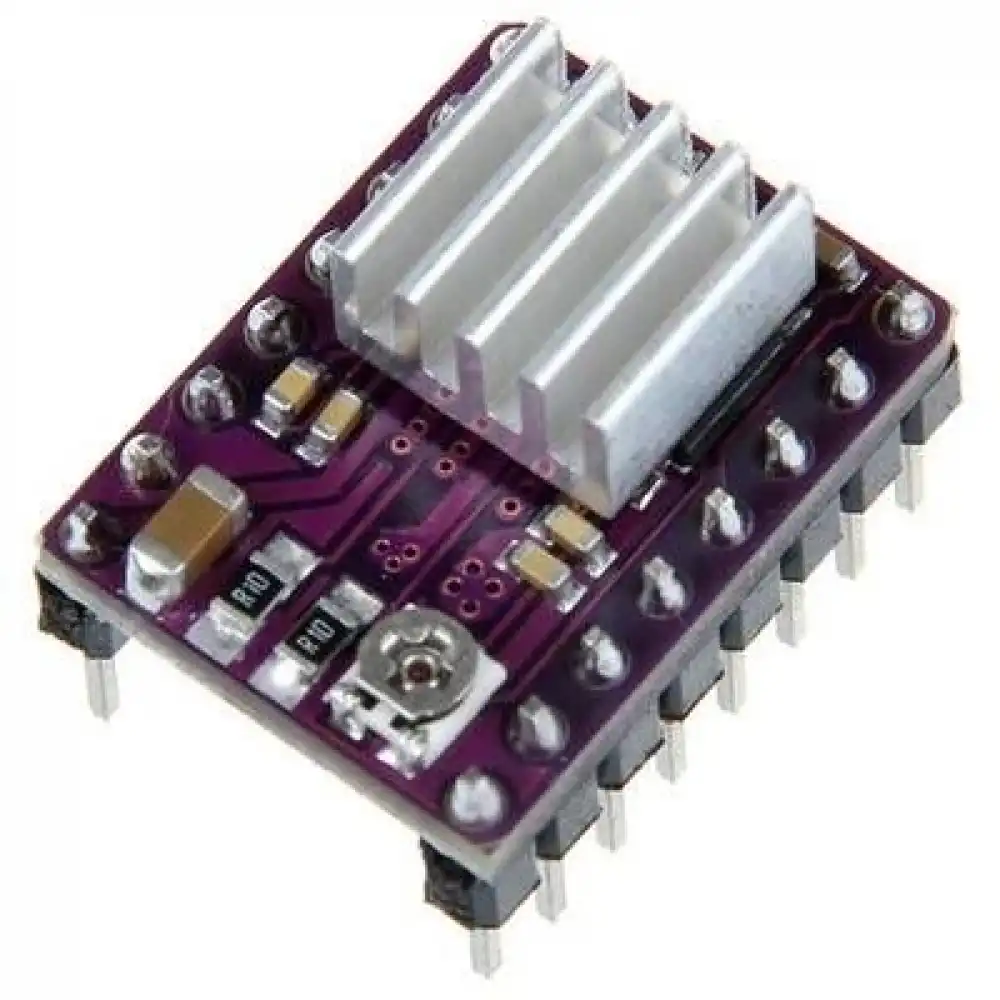

DRV8825 entegresi 1,5A üzerinde el yakacak derecede ısınacağından mutlaka fan bağlanması tavsiye edilir.
Ayrıca fan takmadan önce VREF akım ayarının yapılması önemle tavsiye edilir.
DRV8825 step motor sürücüsünde nominal VREF ayarı motorun etiketindeki akım ayarının yarısı kadardır (1/32 step) yaptığınız taktirde.
