Marka: RhinoLab

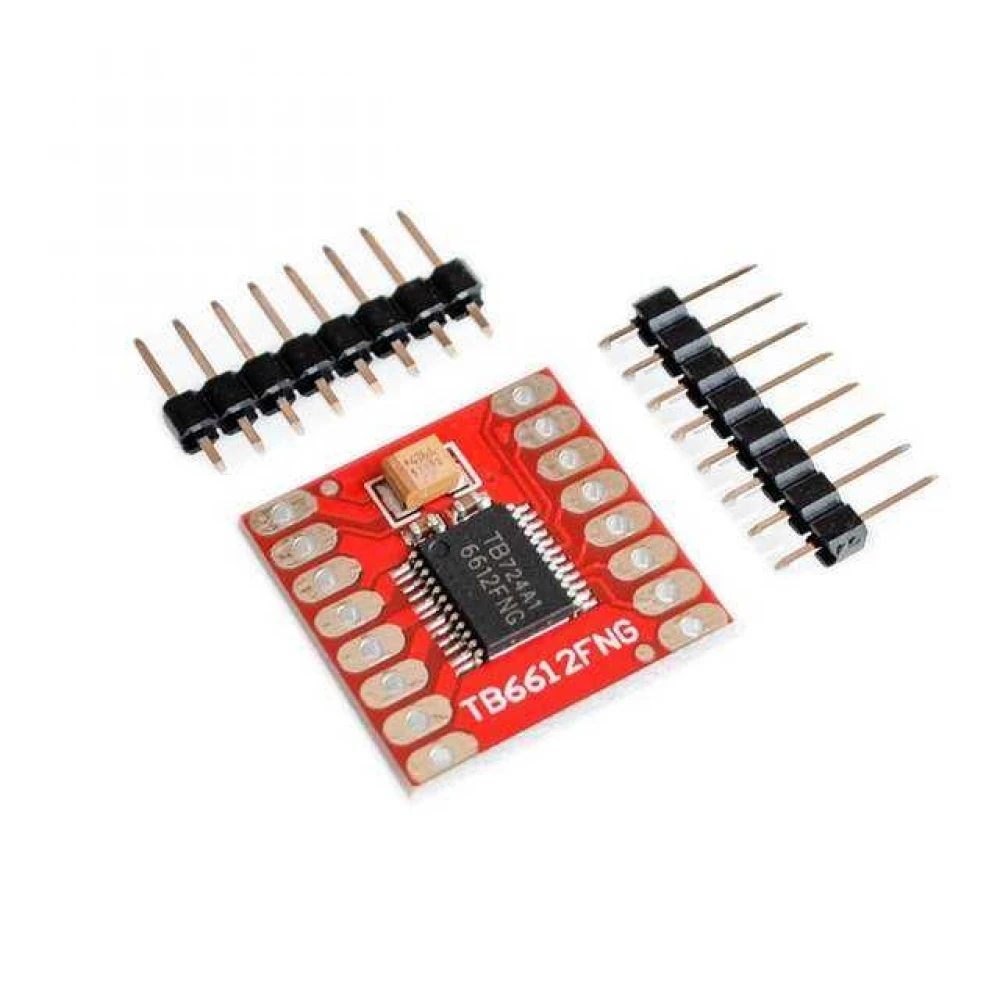

TB6612FNG Step Motor Sürücü / DC Motor Sürücü, iki bağımsız H-köprüsü sayesinde 2 adet DC motoru veya 1 adet bipolar step motoru kontrol etmek için kullanılabilen kompakt motor sürücü modülüdür. DC motorlarda yön, hız, kısa fren ve durdurma kontrolü sunarken PWM girişleri üzerinden kanal bazında hız ayarı yapılabilir.
Ürün Kodu: RHN-523187

TB6612FNG Step Motor Sürücü / DC Motor Sürücü

Name: TB6612FNG Step Motor Sürücü / DC Motor Sürücü
Brand: RhinoLab
SKU: RHN-523187
Price: 110.00 TRY
Availability: InStock

110,00 TL

11,56 TL 'den başlayan taksitlerle

Adet

Fiyat Alarmı

Hızlı Gönderi

Güvenli Alışveriş

İade ve Değişim

TB6612FNG Step & Çift DC Motor Sürücü Modülü 1.2A | PWM

DUAL H-BRIDGE MOTOR DRIVER

TB6612FNG Step Motor Sürücü / DC Motor Sürücü

İki bağımsız H-köprüsü, PWM hız kontrolü, çift yönlü çalışma, kısa fren ve standby özellikleriyle 2 DC motor veya 1 bipolar step motoru kontrol etmek için geliştirilmiş kompakt motor sürücü modülü.

✓2 × DC Motor✓1 × Bipolar Step✓1.2A / Kanal✓100 kHz PWM

Kompakt Çift H-Köprüsü Motor Kontrolü

TB6612FNG, iki bağımsız motor kanalını tek sürücü üzerinde bir araya getirir. A ve B kanalları ayrı yön ve PWM sinyalleriyle kontrol edilebildiği için diferansiyel sürüşlü robot araçlardan küçük otomasyon sistemlerine kadar geniş bir uygulama alanı sunar.

2DC

İki DC MotorA ve B H-köprüleri sayesinde iki DC motorun yönü ve hızı birbirinden bağımsız kontrol edilebilir.

STEP

Bir Bipolar Step Motorİki H-köprüsü birlikte kullanılarak bir bipolar step motorun iki fazı mikrodenetleyici üzerinden sürülebilir.

PWM

100 kHz PWMPWMA ve PWMB girişleri üzerinden yüksek frekanslı PWM ile motor hız kontrolü yapılabilir.

STBY

Standby ModuSTBY girişi sürücüyü düşük güç tüketimli standby durumuna geçirmek için kullanılabilir.

1.2AKanal Başına Ortalama

3.2A'ya Kadar Tepe Akım

TB6612FNG kanal başına 1.2 A ortalama ve kısa süreli 3.2 A tepe akım değeriyle küçük ve orta güçlü DC motor uygulamalarında kullanılabilir. Gerçek sürekli akım kapasitesi kart tasarımı, soğutma, ortam sıcaklığı ve çalışma koşullarına bağlıdır.

Motor Kontrol Modları

CWSaat yönü dönüş

CCWSaat yönünün tersi

Short BrakeElektriksel frenleme

StopYüksek empedanslı duruş

Öne Çıkan Özellikleri

TB6612FNG çift H-köprüsü sürücü entegresi
2 bağımsız DC motor kontrolü
1 bipolar step motor kontrolü
2.7–5.5 V lojik besleme aralığı
2.5–13.5 V motor besleme çalışma aralığı
15 V mutlak maksimum motor besleme gerilimi
Kanal başına 1.2 A ortalama çıkış akımı
Kanal başına 3.2 A tepe akım
100 kHz'e kadar PWM kontrolü
CW ve CCW yön kontrolü
Short Brake ve Stop fonksiyonu
Standby ile güç tasarrufu
Dahili termal kapatma koruması
Düşük gerilim algılama devresi
Arduino ve mikrodenetleyici projeleri için uygun
2.54 mm header tabanlı kompakt modül yapısı

Step Motor Kullanımında Önemli Fark

TB6612FNG bir bipolar step motorun fazlarını sürebilir ancak dahili STEP/DIR arayüzü, mikrostep üretimi veya A4988/DRV8825 tipi ayarlanabilir akım kıyıcı kontrolü içermez. Step motorun faz sıralaması ve hareket algoritması Arduino, ESP32 veya başka bir mikrodenetleyici tarafından oluşturulmalıdır.

Teknik Özellikler

Ürün Adı	TB6612FNG Step Motor Sürücü / DC Motor Sürücü
Sürücü Entegresi	TB6612FNG
Motor Sürücü Yapısı	Çift H-Köprüsü
DC Motor Kapasitesi	2 adet
Bipolar Step Motor	1 adet
Lojik Besleme VCC	2.7–5.5 V DC
Motor Besleme VM	2.5–13.5 V DC çalışma aralığı
VM Mutlak Maksimum	15 V
Ortalama Çıkış Akımı	1.2 A / kanal
Tepe Çıkış Akımı	3.2 A / kanal
Maksimum PWM Frekansı	100 kHz
Yön Kontrolü	CW / CCW
Frenleme	Short Brake
Stop Modu	Var
Standby Modu	Var
Termal Kapatma	Var
Düşük Gerilim Algılama	Var
Tipik Header Aralığı	2.54 mm
Tipik Kart Ölçüsü	Yaklaşık 20 × 20 mm; modül üreticisine göre değişebilir

Pin Fonksiyonları

VMMotor besleme gerilimi

VCCLojik besleme gerilimi

GNDOrtak toprak hattı

AIN1 / AIN2Motor A yön kontrol girişleri

BIN1 / BIN2Motor B yön kontrol girişleri

PWMA / PWMBA ve B kanal hız PWM girişleri

A01 / A02Motor A çıkışları

B01 / B02Motor B çıkışları

STBYStandby / aktif çalışma kontrolü

Koruma ve Güç Yönetimi

Termal Kapatma + Düşük Gerilim Algılama + Standby

TB6612FNG entegresi dahili termal kapatma ve düşük gerilim algılama özelliklerine sahiptir. STBY pini ile kullanılmadığında sürücü düşük güç moduna alınabilir. Bununla birlikte harici sigorta, ters polarite koruması ve doğru güç kaynağı seçimi uygulama tasarımında ayrıca değerlendirilmelidir.

Kullanım Alanları

Robot Araçlar

Çizgi İzleyen Robotlar

Mini DC Motor Projeleri

Arduino Projeleri

ESP32 Projeleri

Mobil Robot Platformları

Küçük Otomasyon Sistemleri

Bipolar Step Motor Kontrolü

Eğitim ve Prototipleme

Akım ve Gerilim Uyarısı: Motor seçiminde yalnızca normal çalışma akımı değil, motorun stall/kilitlenme akımı da dikkate alınmalıdır. Motorun çekebileceği akım sürücünün ve kullanılan modül PCB'sinin güvenli sınırlarını aşmamalıdır. 15 V değeri mutlak maksimumdur; normal tasarımda çalışma aralığı esas alınmalıdır.

Sıkça Sorulan Sorular

TB6612FNG kaç DC motor sürebilir?

İki bağımsız H-köprüsü sayesinde iki adet DC motorun yönü ve hızı ayrı ayrı kontrol edilebilir.

Step motor sürebilir mi?

Evet. İki H-köprüsü birlikte kullanılarak bir bipolar step motor sürülebilir. Ancak faz sıralamasının mikrodenetleyici tarafından oluşturulması gerekir.

A4988 yerine kullanılabilir mi?

Doğrudan aynı işlevde değildir. A4988 dahili STEP/DIR kontrolü, akım regülasyonu ve mikrostep özelliklerine sahiptir. TB6612FNG ise genel amaçlı çift H-köprüsü sürücüsüdür.

Kanal başına ne kadar akım verebilir?

TB6612FNG için 1.2 A ortalama ve 3.2 A tepe akım değeri belirtilmektedir. Gerçek sürekli kullanılabilir akım modül PCB'sinin soğutma ve çalışma koşullarına bağlıdır.

Motor besleme gerilimi kaç volttur?

TB6612FNG entegresinin çalışma VM aralığı 2.5–13.5 V'tur. 15 V mutlak maksimum değerdir ve normal sürekli çalışma değeri olarak kullanılmamalıdır.

Arduino ile uyumlu mu?

Evet. VCC, yön girişleri, PWM girişleri ve STBY pini Arduino ile kolayca kontrol edilebilir.

ESP32 ile kullanılabilir mi?

TB6612FNG'nin lojik yapısı 2.7–5.5 V VCC ile çalışır. ESP32 ile tasarım yapılırken kartın giriş lojik seviyeleri ve ortak GND bağlantısı doğru şekilde uygulanmalıdır.

PWM frekansı nedir?

TB6612FNG veri sayfasında maksimum PWM anahtarlama frekansı 100 kHz olarak belirtilmektedir.

Frenleme özelliği var mı?

Evet. Giriş sinyalleri kullanılarak kısa fren yani short brake modu uygulanabilir.

STBY pini ne işe yarar?

STBY pini sürücüyü standby veya aktif çalışma durumuna geçirir. Sürücünün motorları çalıştırabilmesi için STBY girişinin uygun HIGH seviyesine alınması gerekir.

TB6612FNG Step Motor Sürücü / DC Motor Sürücü: iki bağımsız H-köprüsü, 1.2 A/kanal ortalama ve 3.2 A tepe çıkış, 100 kHz PWM, CW/CCW, kısa fren, stop ve standby fonksiyonlarıyla robotik ve mikrodenetleyici tabanlı motor kontrol projeleri için kompakt bir sürücü çözümüdür.
