Marka: RhinoLab

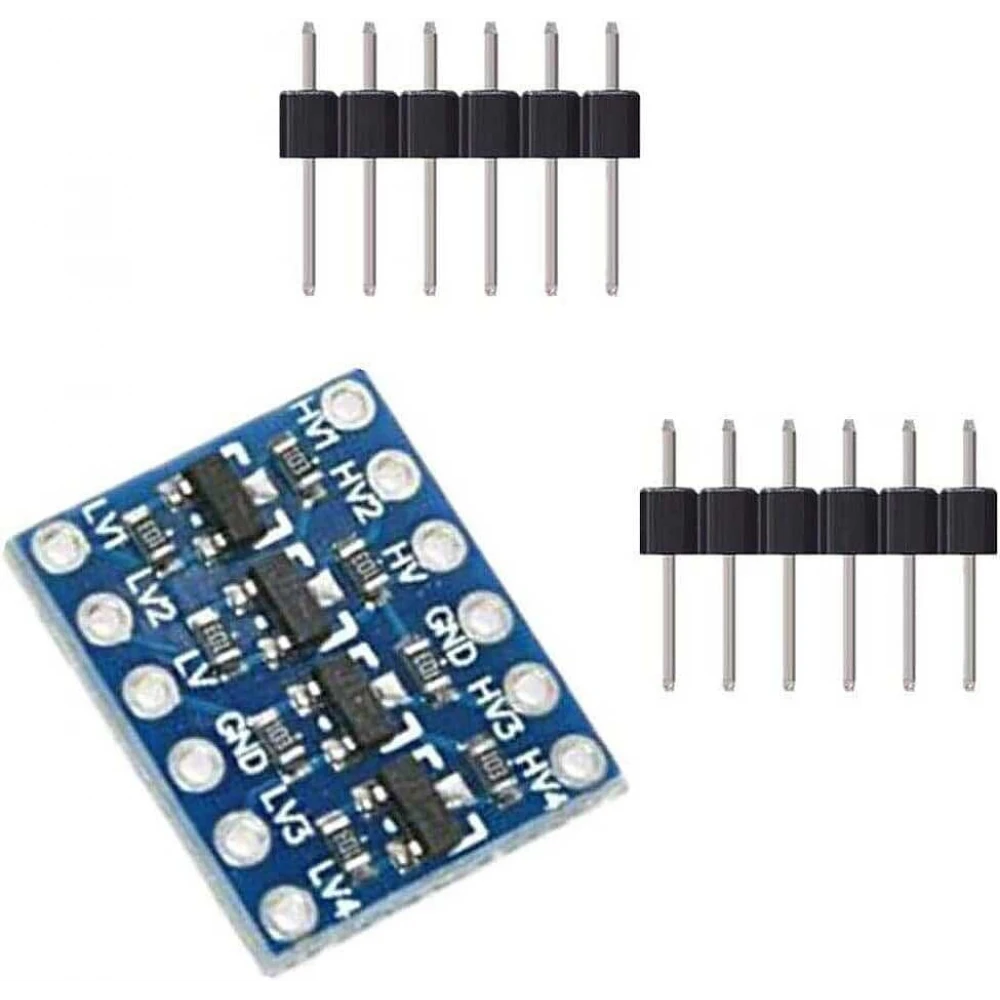

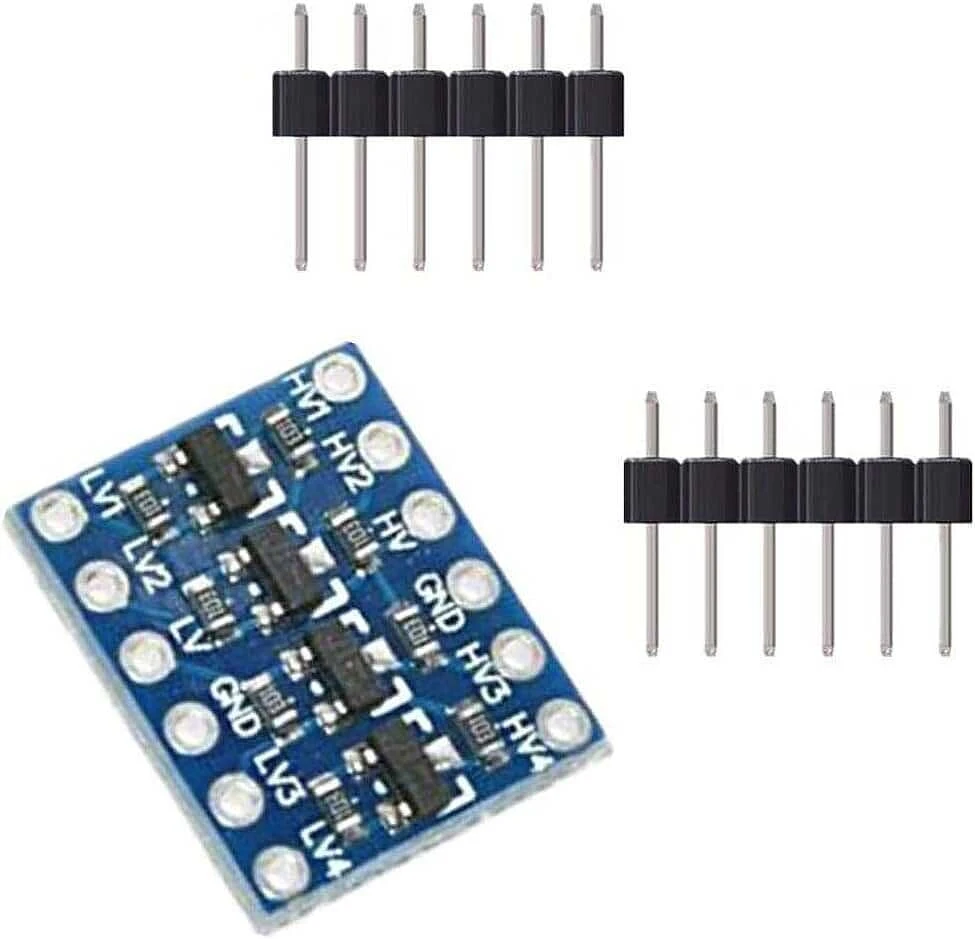

Logic Level Converter - Bi-D (3.3V-5V), farklı lojik gerilim seviyelerinde çalışan mikrodenetleyici, sensör ve haberleşme modüllerinin güvenli şekilde birbirleriyle iletişim kurmasını sağlayan çift yönlü lojik seviye dönüştürücü modüldür.
Ürün Kodu: RHN-523194

Logic Level Converter - Bi-D (3.3V-5V)

Name: Logic Level Converter - Bi-D (3.3V-5V)
Brand: RhinoLab
SKU: RHN-523194
Price: 20.00 TRY
Availability: InStock

20,00 TL

2,10 TL 'den başlayan taksitlerle

Adet

Fiyat Alarmı

Hızlı Gönderi

Güvenli Alışveriş

İade ve Değişim

Logic Level Converter Bi-Directional 3.3V-5V | 4 Kanal

BI-DIRECTIONAL LOGIC LEVEL CONVERTER

Logic Level Converter - Bi-D (3.3V-5V)

3.3V ve 5V lojik seviyelerinde çalışan mikrodenetleyici, sensör ve elektronik modüller arasında çift yönlü dijital sinyal dönüşümü sağlayan kompakt 4 kanallı lojik seviye dönüştürücü.

✓3.3V ↔ 5V✓Çift Yönlü✓4 Kanal✓I²C Uyumlu

3.3V ve 5V Sistemleri Birbirine Bağlayın

Farklı lojik gerilim seviyelerinde çalışan cihazları doğrudan birbirine bağlamak elektronik bileşenlerin zarar görmesine veya haberleşmenin güvenilir şekilde çalışmamasına neden olabilir. Logic Level Converter, yüksek ve düşük voltaj tarafları arasında dijital sinyal seviyelerini dönüştürerek bu sistemlerin birlikte çalışmasını sağlar.

5→3

5V'dan 3.3V'a5V lojik seviyesindeki dijital sinyalin 3.3V tarafındaki cihazla güvenli şekilde kullanılmasına yardımcı olur.

3→5

3.3V'dan 5V'a3.3V lojik sinyalini yüksek voltaj tarafına çift yönlü şekilde aktarabilir.

4CH

4 Bağımsız KanalBirden fazla dijital veri hattının aynı modül üzerinden seviye dönüşümünü destekler.

I2C

Çift Yönlü HaberleşmeÖzellikle SDA ve SCL hatlarının iki yönde iletişim kurduğu I²C sistemleri için kullanışlıdır.

3.3V ↔ 5VBi-Directional Level Shifting

Yön Kontrolüne Gerek Kalmadan Dönüşüm

Çift yönlü MOSFET tabanlı yapı, aynı kanal üzerinden sinyalin yüksek voltaj tarafından düşük voltaj tarafına veya düşük voltaj tarafından yüksek voltaj tarafına aktarılmasını sağlar.

Öne Çıkan Özellikleri

3.3V ve 5V lojik sistemler arasında dönüşüm
Çift yönlü sinyal aktarımı
4 bağımsız lojik kanal
I²C / IIC haberleşme uygulamalarına uygun
Arduino projelerinde kullanılabilir
ESP32 ve 3.3V mikrodenetleyicilerle kullanım
Raspberry Pi ile 5V çevre birimlerini bağlama
HV ve LV referans girişleri
Ortak GND bağlantısı
Kompakt PCB tasarımı
Harici yön kontrol pini gerektirmeyen yapı
Sensör ve haberleşme modülü entegrasyonları için uygun

Bağlantı Şekli

HV + LV + Ortak GND

Modülün doğru çalışması için yüksek ve düşük voltaj sistemlerinin referans gerilimlerinin karta bağlanması gerekir.

HVYüksek lojik seviyesinin referansı. 3.3V ↔ 5V kullanımında 5V bağlanır.

LVDüşük lojik seviyesinin referansı. 3.3V ↔ 5V kullanımında 3.3V bağlanır.

GNDHer iki sistemin toprak hatları ortak GND üzerinden birleştirilir.

Teknik Özellikler

Ürün Adı	Logic Level Converter - Bi-D (3.3V-5V)
Ürün Tipi	Bi-Directional Logic Level Converter
Temel Dönüşüm	3.3V ↔ 5V
Çalışma Yönü	Çift yönlü
Kanal Sayısı	4 Kanal
Yüksek Voltaj Referansı	HV
Düşük Voltaj Referansı	LV
Toprak	Ortak GND
Tipik Seviye Dönüştürme Yapısı	MOSFET tabanlı
Referans Devre MOSFET'i	BSS138
I²C / IIC	Uyumlu
GPIO	Uyumlu
UART	Uygulamaya ve veri hızına bağlı
SPI	Uygulamaya ve saat hızına bağlı
Tipik Kart Boyutu	Yaklaşık 16.05 × 13.33 mm
Temel Kullanım	Farklı lojik gerilim seviyelerindeki dijital cihazların haberleşmesi

Kullanım Alanları

Arduino ↔ 3.3V Sensör

ESP32 ↔ 5V Modül

Raspberry Pi ↔ 5V Cihaz

I²C SDA / SCL

Mikrodenetleyici Projeleri

Sensör Entegrasyonları

GPIO Seviye Dönüşümü

Robotik Projeler

Elektronik Prototipleme

Önemli: Logic Level Converter bir güç regülatörü veya DC-DC dönüştürücü değildir. Örneğin 5V besleme girişinden 3.3V güç kaynağı üretmez. HV ve LV pinlerine sistemde zaten mevcut olan ilgili referans voltajları uygulanmalıdır. Ayrıca dijital haberleşme yapan iki sistemin GND hatları ortaklanmalıdır.

Sıkça Sorulan Sorular

5V sinyali 3.3V'a dönüştürür mü?

Evet. Yüksek voltaj tarafındaki 5V lojik sinyalini düşük voltaj tarafındaki 3.3V lojik seviyesine dönüştürmek için kullanılabilir.

3.3V sinyali 5V'a yükseltebilir mi?

Evet. Modül çift yönlüdür ve 3.3V tarafındaki dijital sinyali 5V lojik tarafına aktarabilir.

Bu modül 5V'u 3.3V güç beslemesine dönüştürür mü?

Hayır. Bu ürün güç regülatörü değildir. Yalnızca dijital lojik sinyallerin gerilim seviyelerini dönüştürür.

HV pinine ne bağlanır?

HV yüksek voltaj lojik referansıdır. 3.3V ve 5V arasında çalışırken HV pinine 5V bağlanır.

LV pinine ne bağlanır?

LV düşük voltaj lojik referansıdır. 3.3V ve 5V arasında çalışırken LV pinine 3.3V bağlanır.

GND bağlantısı gerekli mi?

Evet. İki sistemin ortak bir referans noktasıyla çalışabilmesi için GND hatları ortaklanmalıdır.

I2C ile kullanılabilir mi?

Evet. Çift yönlü çalışma yapısı özellikle I²C SDA ve SCL hatlarında lojik seviye dönüştürmek için uygundur.

Arduino ile kullanılabilir mi?

Evet. 5V lojik kullanan Arduino kartlarını 3.3V sensör, modül veya mikrodenetleyicilere bağlamak için yaygın olarak kullanılır.

ESP32 ile kullanılabilir mi?

Evet. ESP32'nin 3.3V GPIO seviyeleri ile 5V lojik kullanan çevre birimleri arasında seviye dönüşümü için kullanılabilir.

Raspberry Pi ile kullanılabilir mi?

Evet. Raspberry Pi GPIO pinleri 3.3V lojik seviyesinde çalıştığından uygun 5V lojik cihazlarla haberleşirken level shifter kullanılabilir.

Kaç kanal bulunur?

Bu tip çift yönlü Logic Level Converter kartında dört bağımsız lojik kanal bulunur.

Logic Level Converter - Bi-D (3.3V-5V): 3.3V ve 5V dijital sistemleri aynı projede güvenli şekilde haberleştirmek için kullanılan, 4 kanallı ve çift yönlü kompakt lojik seviye dönüştürücü modüldür.
