Marka: RhinoLab
Nokia 5110 LCD Ekran - Mavi, 84 × 48 piksel çözünürlüğe sahip, PCD8544 LCD kontrolcüsünü kullanan kompakt monokrom grafik ekran modülüdür. Mavi LED arka aydınlatması sayesinde metin, sayı, ikon, bitmap ve basit grafiklerin görüntülenmesine olanak sağlar.
Ürün Kodu: RHN-523170

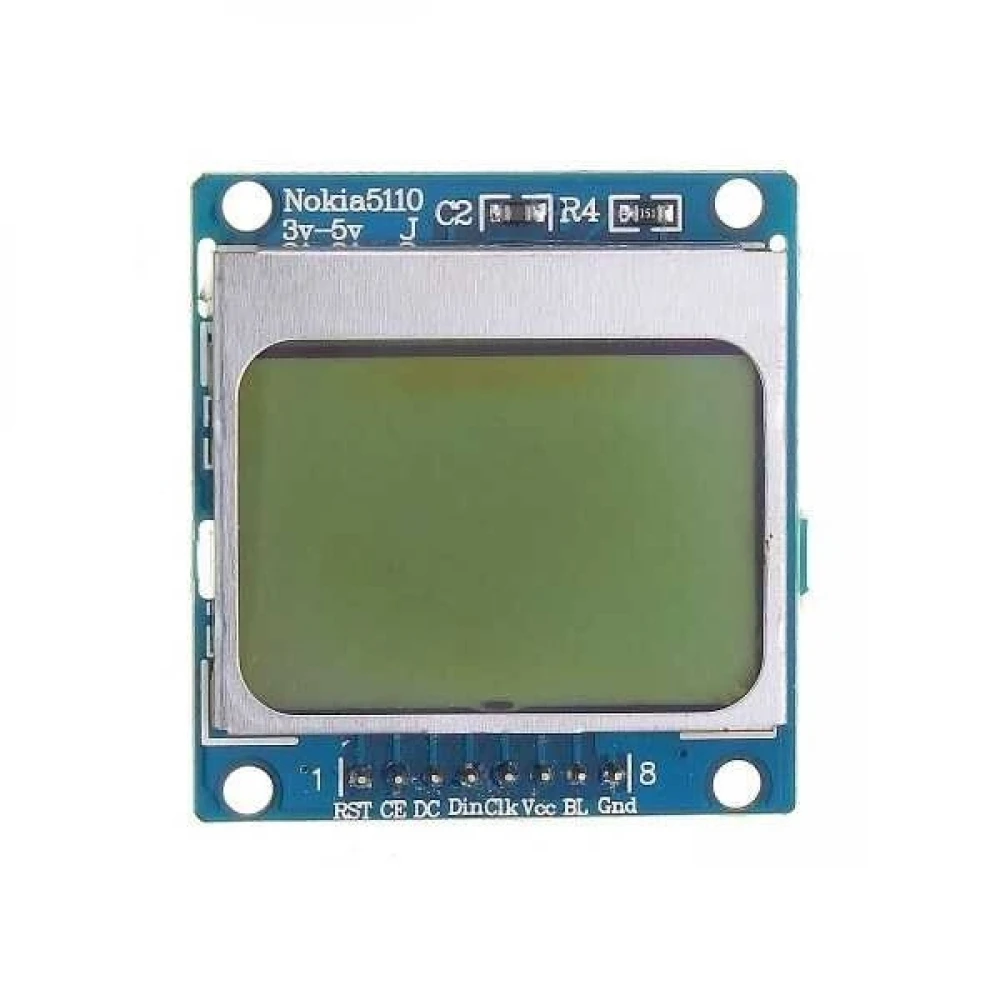

Nokia 5110 LCD Ekran - Mavi

Name: Nokia 5110 LCD Ekran - Mavi
Brand: RhinoLab
SKU: RHN-523170
Price: 150.00 TRY
Availability: InStock

150,00 TL

15,76 TL 'den başlayan taksitlerle

Adet

Fiyat Alarmı

Hızlı Gönderi

Güvenli Alışveriş

İade ve Değişim

Nokia 5110 LCD Ekran Mavi | 84x48 PCD8544 SPI

PCD8544 GRAPHIC LCD

Nokia 5110 LCD Ekran - Mavi

84 × 48 piksel çözünürlük, PCD8544 kontrolcü, düşük güç tüketimi ve mavi LED arka aydınlatmayı kompakt bir grafik LCD modülünde bir araya getiren Arduino ve mikrodenetleyici ekran çözümü.

✓84 × 48 Piksel✓PCD8544✓3.3V✓Mavi Backlight

Kompakt Grafik LCD Ekran

Nokia 5110 LCD Ekran - Mavi, PCD8544 sürücü mimarisi sayesinde mikrodenetleyicilerle az sayıda bağlantı pini üzerinden haberleşebilen düşük güç tüketimli bir grafik ekran modülüdür. 84 × 48 piksel ekran alanında yalnızca karakter değil; ikon, bitmap, menü ve basit grafikler de oluşturulabilir.

84×48

Grafik Çözünürlük84 sütun ve 48 satırdan oluşan piksel matrisi metin ve grafik arayüzlerinin hazırlanmasına imkan verir.

PCD

PCD8544 KontrolcüYaygın PCD8544 sürücüsü sayesinde Arduino ve birçok mikrodenetleyici platformu için hazır kütüphane desteği bulunur.

SPI

Seri HaberleşmeCLK, DIN, DC, CE ve RST hatları üzerinden mikrodenetleyici ile kolay entegrasyon sağlar.

BLUE

Mavi Arka IşıkMavi LED backlight düşük ortam ışığında ekran içeriğinin daha rahat görülmesini sağlar.

3.3VÖnerilen Mantık Seviyesi

Düşük Voltajlı Mikrodenetleyici Sistemlerine Uygun

PCD8544 kontrolcünün resmi VDD aralığı 2.7–3.3V'tur. ESP32 ve diğer 3.3V mikrodenetleyicilerle doğrudan uyumludur. 5V Arduino sistemlerinde kontrol sinyalleri için uygun seviye düşürme veya direnç çözümü kullanılması tavsiye edilir.

Öne Çıkan Özellikleri

84 × 48 piksel grafik LCD çözünürlüğü
PCD8544 LCD kontrolcü
Mavi LED arka aydınlatma
Monokrom piksel görüntüleme
Seri / SPI tabanlı haberleşme
3.3V mantık seviyesi
Düşük güç tüketimli ekran yapısı
8 pin kolay bağlantı düzeni
Metin, sayı, ikon ve bitmap gösterebilme
Basit grafik ve menü oluşturma desteği
Arduino kütüphaneleriyle geniş yazılım desteği
ESP32, STM32 ve Raspberry Pi projelerinde kullanım
Yaklaşık 45 × 45 mm kompakt modül yapısı
Robotik ve taşınabilir cihaz projeleri için uygun

8 Pin Bağlantı Yapısı

Basit ve Yaygın PCD8544 Pin Düzeni

Modül üzerinde güç ve arka aydınlatma dahil toplam 8 bağlantı bulunur. Veri aktarımı DIN ve CLK hatları üzerinden gerçekleştirilirken DC, CE ve RST pinleri ekran kontrolünde kullanılır.

RSTReset

CEChip Enable

DCData / Command

DINSerial Data / MOSI

CLKSerial Clock

VCC2.7–3.3V

BLBlue Backlight

GNDGround

Teknik Özellikler

Ürün Adı	Nokia 5110 LCD Ekran - Mavi
Ekran Tipi	Monokrom Grafik LCD
Çözünürlük	84 × 48 piksel
Kontrolcü	PCD8544
Haberleşme Arayüzü	Seri / SPI
Kontrolcü Besleme Gerilimi	2.7–3.3V
Önerilen Mantık Seviyesi	3.3V
Arka Aydınlatma	Mavi LED
Pin Sayısı	8
Pinler	RST, CE, DC, DIN, CLK, VCC, BL, GND
Yaklaşık Modül Ölçüsü	45 × 45 mm
Gösterim	Metin, sayı, ikon, bitmap ve basit grafik
Uyumlu Platformlar	Arduino, ESP32, STM32, Raspberry Pi ve diğer mikrodenetleyiciler
Kontrolcü Güç Karakteri	Düşük güç tüketimli

Kullanım Alanları

Arduino Projeleri

ESP32 Projeleri

STM32 Uygulamaları

Sensör Göstergeleri

Robot Kontrol Ekranı

IoT Cihazları

Mini Menü Sistemleri

Ölçüm Cihazları

Taşınabilir Elektronik

Bitmap Gösterimi

Mini Oyun Projeleri

Bataryalı Sistemler

Paket İçeriği

1 Adet Nokia 5110 LCD Ekran - Mavi

Paket kapsamında PCD8544 kontrolcülü, 84 × 48 piksel çözünürlüklü ve mavi LED arka aydınlatmalı 1 adet Nokia 5110 tip grafik LCD ekran modülü bulunur.

Bağlantı Uyarısı: PCD8544 kontrolcü 2.7–3.3V besleme ve 3.3V mantık seviyesine göre tasarlanmıştır. Arduino Uno/Mega gibi 5V lojik çıkışlı kartlarda veri ve kontrol pinlerinin doğrudan 5V seviyesine bağlanması yerine uygun direnç bölücü veya logic-level converter kullanılması önerilir.

Sıkça Sorulan Sorular

Nokia 5110 LCD ekranın çözünürlüğü nedir?

Ekran 84 × 48 piksel grafik çözünürlüğe sahiptir.

Hangi kontrolcü kullanılıyor?

Nokia 5110 tip LCD modüllerinde PCD8544 LCD kontrolcü kullanılır.

Ekran renkli midir?

Hayır. LCD görüntü monokromdur. Mavi ifadesi modülün mavi LED arka aydınlatmasını belirtir.

Arduino ile kullanılabilir mi?

Evet. Arduino için PCD8544 destekleyen çok sayıda hazır kütüphane bulunmaktadır. Ancak 5V Arduino kartlarında kontrol pinlerinde 3.3V seviyesine uygun seviye düşürme uygulanması önerilir.

ESP32 ile kullanılabilir mi?

Evet. ESP32'nin 3.3V mantık seviyesi PCD8544 ekranlarla kullanım açısından uygundur.

Çalışma voltajı kaç volttur?

PCD8544 kontrolcünün resmi besleme aralığı 2.7V ile 3.3V arasındadır.

5V ile doğrudan kullanılabilir mi?

Kontrolcü 3.3V seviyesine göre tasarlandığından 5V lojik sinyallerinin doğrudan uygulanması önerilmez. 5V mikrodenetleyicilerde direnç veya logic-level converter kullanılmalıdır.

Grafik gösterebilir mi?

Evet. Ekran karakter tabanlı LCD değildir; her piksel kontrol edilebildiğinden metin, ikon, bitmap ve basit grafikler görüntülenebilir.

Kaç bağlantı pini vardır?

Yaygın Nokia 5110 modüllerinde RST, CE, DC, DIN, CLK, VCC, BL ve GND olmak üzere toplam 8 pin bulunur.

Arka ışığı kapatılabilir mi?

Modül üzerindeki BL/LIGHT bağlantısının kontrol edilmesiyle mavi LED arka aydınlatma devre tasarımına bağlı olarak açılıp kapatılabilir.

Boyutu ne kadardır?

Yaygın PCB modülleri yaklaşık 45 × 45 mm ölçülerindedir. Üretim serisine göre küçük fiziksel farklılıklar oluşabilir.

Hangi projelerde kullanılabilir?

Sensör göstergeleri, robotik projeler, taşınabilir cihazlar, ölçüm sistemleri, menüler, IoT ekranları ve basit grafik arayüzlerinde kullanılabilir.

Nokia 5110 LCD Ekran - Mavi: 84 × 48 piksel grafik çözünürlük, PCD8544 kontrolcü, seri haberleşme, 3.3V çalışma seviyesi, düşük güç tüketimi ve mavi LED arka aydınlatmasıyla elektronik ve mikrodenetleyici projeleri için ekonomik ve kompakt bir ekran çözümüdür.
