Mellow • FLY kontrol kartlarıMellow Fly Super-8 Pro8 Sürücü 3D Yazıcı Anakartı

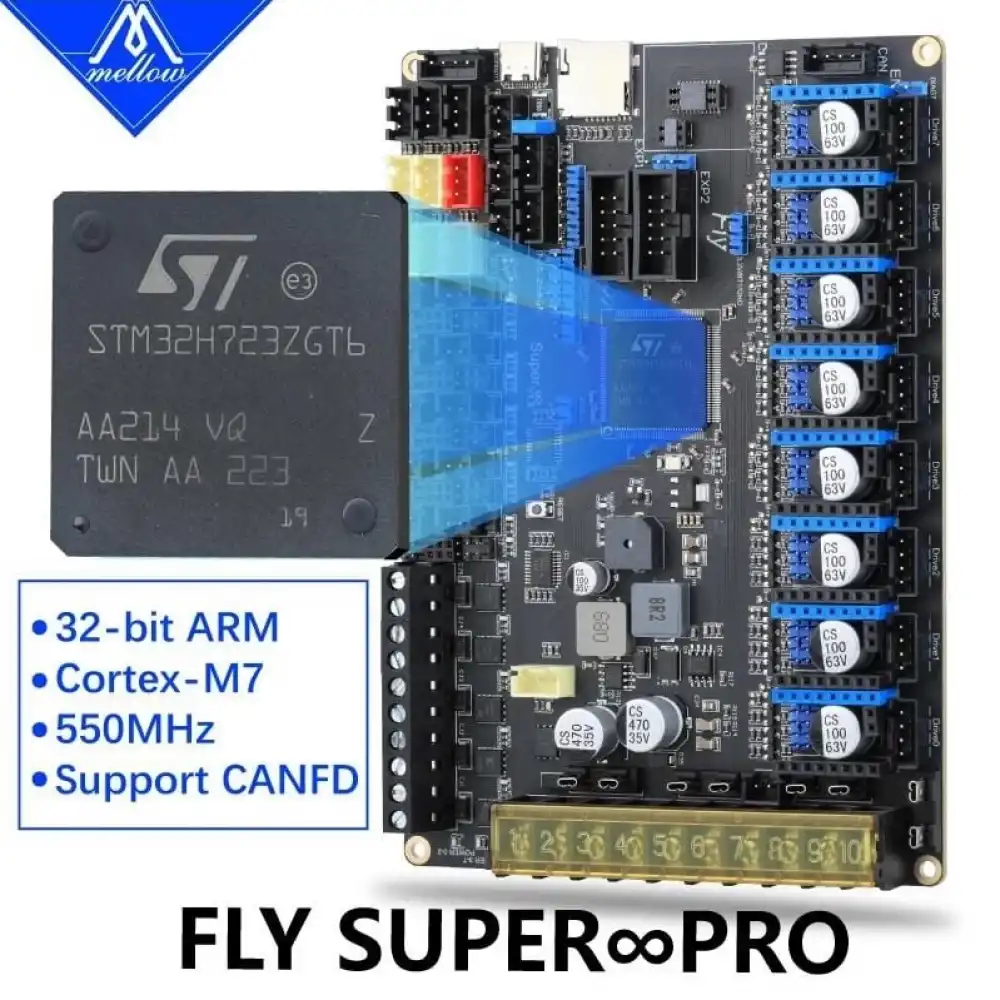

STM32H723ZGT6 işlemci ve sekiz bağımsız sürücü yuvası. Motor, ısıtıcı ve fan bağlantılarını projenize göre düzenleyin; Klipper, RRF veya Marlin kurulumunuzu H723 sürümüne uygun biçimde hazırlayın.
Çok motorlu yazıcı projeleri için esnek bağlantı düzeni
Mellow Fly Super-8 Pro, 8 Sürücü 3D Yazıcı Anakartı, eksen ve ekstrüder motorlarını ayrı sürücülerle yönetmek isteyen kullanıcılar için bir kontrol kartıdır. Kart seçerken önce yazıcınızın motor sayısını, Z ekseni yapısını ve kullandığınız araç kafasını belirleyin. Böylece hangi yuvaya hangi görevi vereceğinizi kurulumdan önce planlayabilirsiniz.
Bağımsız sürücü planı
CoreXY, birden fazla Z motoru veya ek ekstrüder içeren tasarımlarda ihtiyacınız olan motor kanallarını sayın; uygun sürücü modülleriyle eşleştirin.
Projenize uygun iletişim
Ana bilgisayar bağlantısı ile araç kafası bağlantısını birlikte düşünün. CAN araç kafası kullanımı firmware seçiminizi de değiştirir.
Bakımı kolaylaştıran kurulum
Motor, fan ve sensör kablolarını etiketleyin. Konnektörlere erişim ve sürücü soğutması için elektronik bölmesinde yeterli alan bırakın.

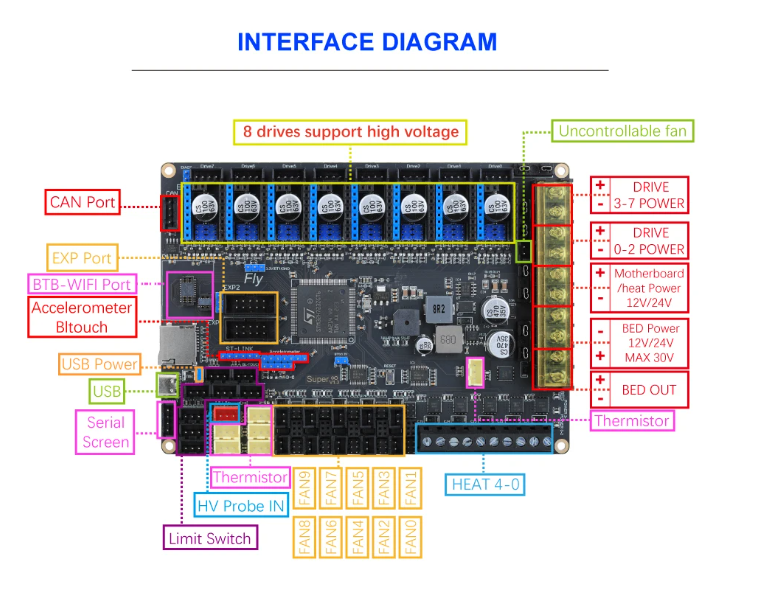

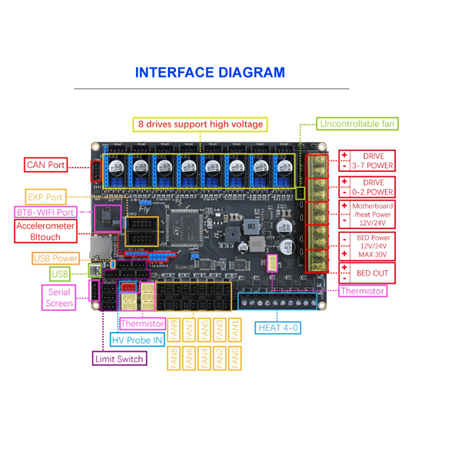

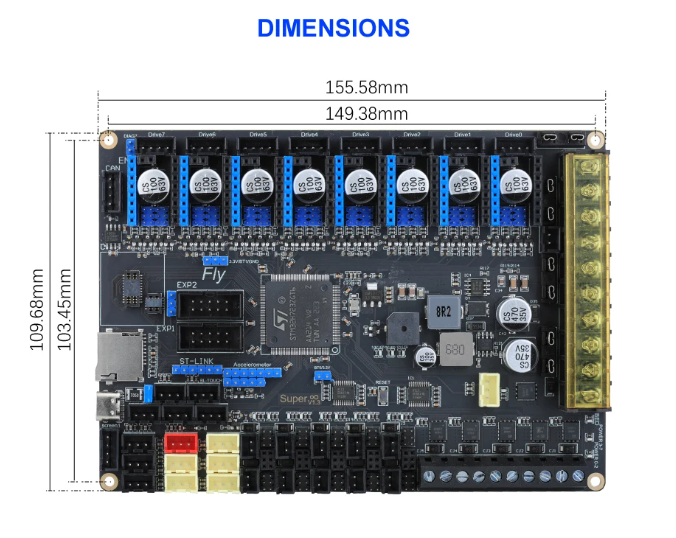

H723 sürümünün teknik özellikleri
| Ürün adı | Mellow Fly Super-8 Pro, 8 Sürücü 3D Yazıcı Anakartı |
|---|---|
| Marka / model | Mellow / FLY-Super8 Pro |
| Ürün kodu | RHN-530055 |
| Mikrodenetleyici | STM32H723ZGT6 |
| İşlemci mimarisi | 32 bit Arm Cortex-M7 |
| İşlemci frekansı | 550 MHz (üretici bilgisi) |
| Motor kontrolü | 8 bağımsız step motor sürücü yuvası |
| Akıllı sürücü haberleşmesi | UART / SPI; sürücü modülüne göre |
| Örnek sürücü seçenekleri | TMC2208, TMC2209, TMC5160; modül ve jumper uyumu kontrol edilmeli |
| Isıtıcı / sıcaklık girişleri | 5 ısıtıcı kartuşu çıkışı ve 6 ADC sıcaklık sensörü girişi |
| Fan çıkışları | 10 PWM fan çıkışı; değiştirilebilir fan MOSFET modülleri |
| Giriş/çıkış | 8 IO arayüzü ve 2 PWM arayüzü |
| PCB bakır kalınlığı | 2 oz |
| Firmware seçenekleri | Klipper, RepRapFirmware (RRF), Marlin; H723 sürümüne uygun yapılandırma ile |
| Bağlantı | USB; uygun firmware ile USB–CAN köprü bağlantısı |
| Kablosuz bağlantı | RepRapFirmware ile dahili ESP32 Wi-Fi kullanımı |

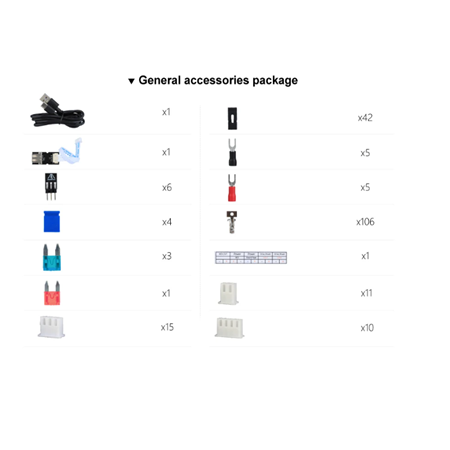

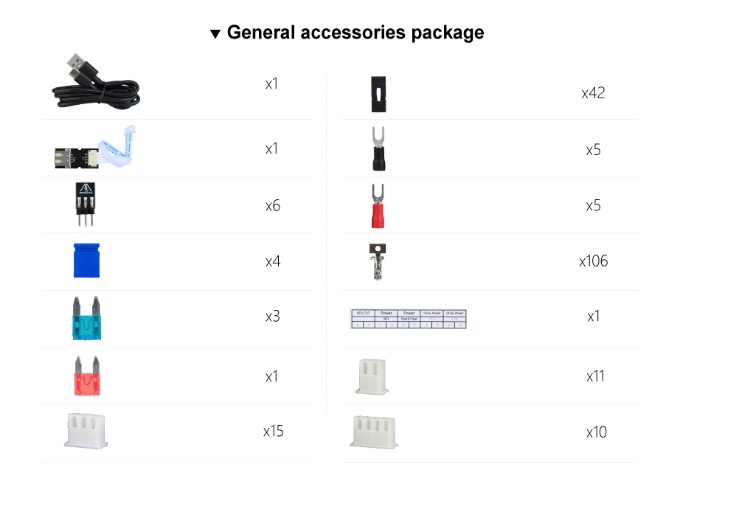

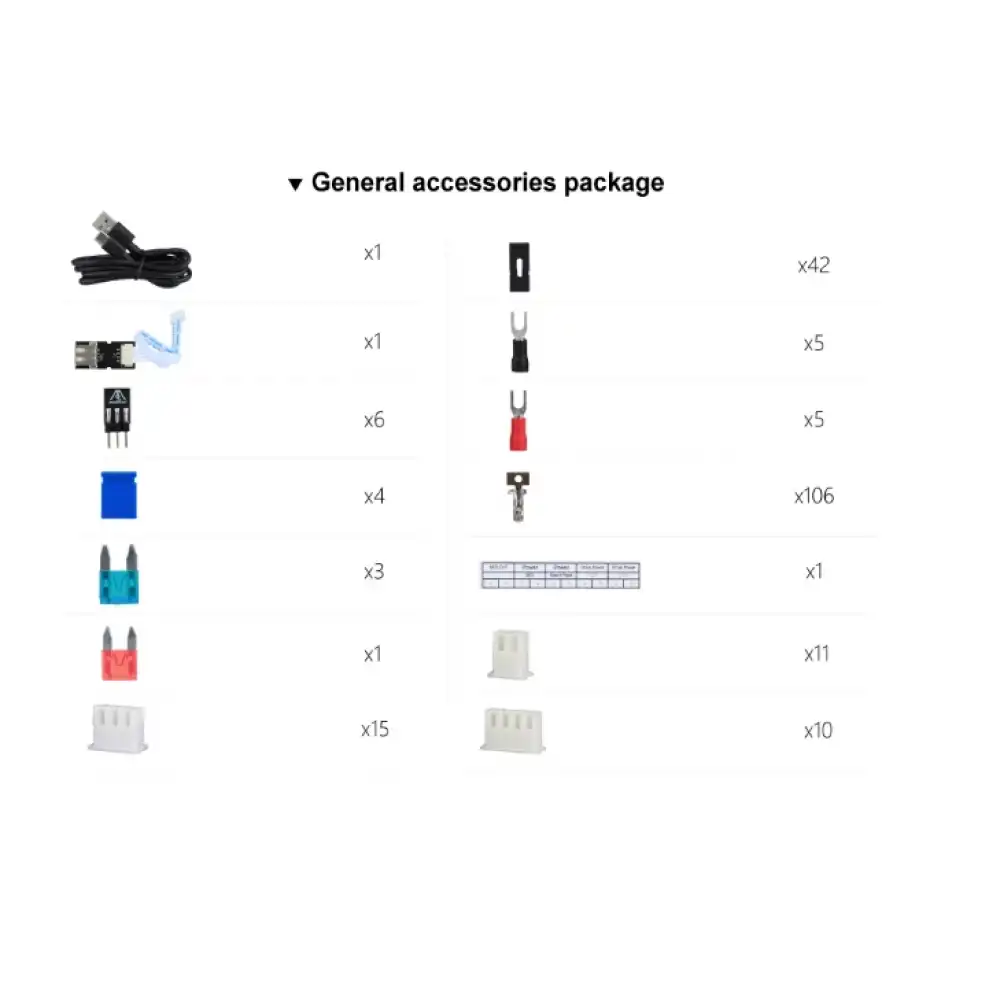

| Paket içeriği | 1 adet Mellow Fly Super-8 Pro anakart |
Donanım bilgileri: Mellow Super8 Pro dokümanı ve STMicroelectronics STM32H723ZG teknik sayfası.
Klipper, RRF ve Marlin seçimini nasıl yapmalı?
Klipper
Bir Linux ana bilgisayar ve H723 için derlenmiş kart firmware’iyle çalışır. Yazıcıya ait motor, sensör ve ısıtıcı ayarları ayrıca yapılır.
Mellow Klipper yükleme yollarıRepRapFirmware
H723 sürümüne ait TeamGloomy belgelerini kullanın. Dahili ESP32 Wi-Fi kullanımını bu firmware’in bağlantı ve yapılandırma rehberine göre değerlendirin.
RRF H723 kart rehberiMarlin
Üreticinin Super8 Pro için sunduğu kaynak ve derleme rehberiyle başlayın. İşlemci, kart hedefi ve yazıcı özelliklerini proje dosyalarıyla eşleştirin.
Mellow Marlin rehberiKlipper’ın ana bilgisayar ve mikrodenetleyici arasındaki görev dağılımı: Klipper özellikleri.
USB ve CAN bağlantısını kurulumdan önce seçin
CAN araç kafası kullanmıyorsanız
Üreticinin güncel yükleme rehberindeki USB firmware yolunu izleyin. Kart kimliği ve bağlantı tanımını kendi ana bilgisayarınızdan alın.
CAN araç kafası kullanıyorsanız
USB–CAN köprü firmware yolunu değerlendirin. Araç kafası firmware’i, CAN hızı, kablolama ve sonlandırma düzeni birlikte uyumlu olmalıdır.
Kurulum belgeleri: USB / USB–CAN firmware seçimi · Klipper CANBUS dokümanı.
İlk kurulumda kontrol edilecekler
- Kimlik: Kart üzerindeki işlemciyi ve revizyonu kontrol edin; bu ürün için H723 firmware hedefini seçin.
- Sürücüler: Modül yönünü, UART/SPI jumperlarını, beslemeyi ve motor akımı ayarlarını eşleştirin.
- Sensörler: Endstop ve prob bağlantılarında pin sırası ile gerilim seviyesini üretici şemasından doğrulayın.
- Yazıcı ayarları: Örnek yapılandırmayı yazıcınızın ölçüleri, termistörü, motorları ve mekanik sınırlarına göre uyarlayın.
- Devreye alma: Sıcaklık okumalarını, endstop durumlarını, motor yönlerini ve ısıtıcı kanallarını ayrı ayrı doğrulayın.
Mellow Fly Super-8 Pro hakkında sık sorulan sorular
Mellow Fly Super-8 Pro hangi işlemciyi kullanır?
Bu ürün STM32H723ZGT6 işlemcili sürümdür. 32 bit Arm Cortex-M7 mimarisine ve üreticinin belirttiği 550 MHz işlemci frekansına sahiptir. Firmware hazırlarken işlemci seçimini STM32H723 olarak yapın.
8 sürücü ne anlama gelir; sürücü modülleri dahil mi?
Kartta sekiz bağımsız step motor sürücü yuvası bulunur. Bu sayı, sekiz sürücü modülünün kutuya dahil olduğu anlamına gelmez. Bu sayfanın paket içeriği bir anakart olarak tanımlanmıştır; ihtiyaç duyduğunuz sürücü modüllerini ayrıca değerlendirin.
Klipper için ayrıca bir bilgisayar gerekir mi?
Evet. Klipper, ana yazılımı bir Linux ana bilgisayarda, düşük seviyeli kontrol kodunu mikrodenetleyicide çalıştırır. Raspberry Pi veya uyumlu başka bir Linux ana bilgisayar ve kartınıza uygun bağlantı yapılandırması gerekir.
USB mi, USB–CAN köprüsü mü seçmeliyim?
CAN araç kafası kartı kullanmayacaksanız üretici USB firmware yolunu önerir. Böyle bir kart bağlayacaksanız USB–CAN köprü firmware’ini ve uygun CAN yapılandırmasını değerlendirin. Kurulum rehberi ve bağlantı türü aynı seçime dayanmalıdır.
Dahili ESP32 Wi-Fi, Klipper bağlantısı için kullanılabilir mi?
Üreticinin bu kart için açıkladığı dahili ESP32 Wi-Fi kullanımı RepRapFirmware’e bağlıdır. Klipper kurulumunda anakart bağlantısını USB veya uygun CAN düzeni üzerinden planlayın; web arayüzünün ağ erişimini Klipper ana bilgisayarı sağlar.
TMC2209 ve TMC5160 sürücülerle kullanılabilir mi?
Üretici bu sürücü ailelerini desteklenen seçenekler arasında listeler. TMC2209 için UART, TMC5160 için SPI bağlantısı yaygın kurulum yollarıdır. Seçilen modülün pin dizilimi, çalışma gerilimi, jumper düzeni ve firmware ayarları birlikte kontrol edilmelidir.
CoreXY ve birden fazla Z motorlu yazıcılara uygun mu?
Sekiz bağımsız sürücü yuvası, uygun firmware ve mekanik tasarımla bu projelerde değerlendirilebilir. Gerekli motor sayısını, bağımsız Z kontrolünü, montaj ölçülerini, sensörleri ve güç dağıtımını kendi yazıcınıza göre planlayın.
Yüksek voltaj desteği bütün girişler için geçerli mi?
Hayır. Motor sürücü beslemeleri, anakart/ısıtıcı/fan beslemesi ve tabla beslemesi farklı devrelerdir. Bir sürücü devresinin gerilim sınırını diğer girişlere uygulamayın; kart revizyonu, sürücü modülü ve bağlı yükler için üretici şemasını esas alın.
H723 yerine H743 firmware dosyası kullanılabilir mi?
Bu ürünün firmware hedefi H723 olarak seçilmelidir. Aynı Super8 Pro ailesindeki başka bir işlemciye göre hazırlanmış dosyayı uygunluğu doğrulanmadan yüklemeyin. Bootloader ve iletişim seçimi de kurulumla eşleşmelidir.
Anakart değişince baskı hızı otomatik artar mı?
Baskı sonucunu mekanik sistem, motorlar, sürücüler, hotend, malzeme ve kalibrasyon birlikte belirler. Anakartın işlemci frekansı tek başına belirli bir mm/s baskı hızı veya ölçülmüş kalite artışı anlamına gelmez.
