ELEKTRONİK · STEP MOTORA4988/DRV8825 Kontrol Kartı
Step motor projeleriniz için düzenli bağlantı, erişilebilir mikrostep ayarı.

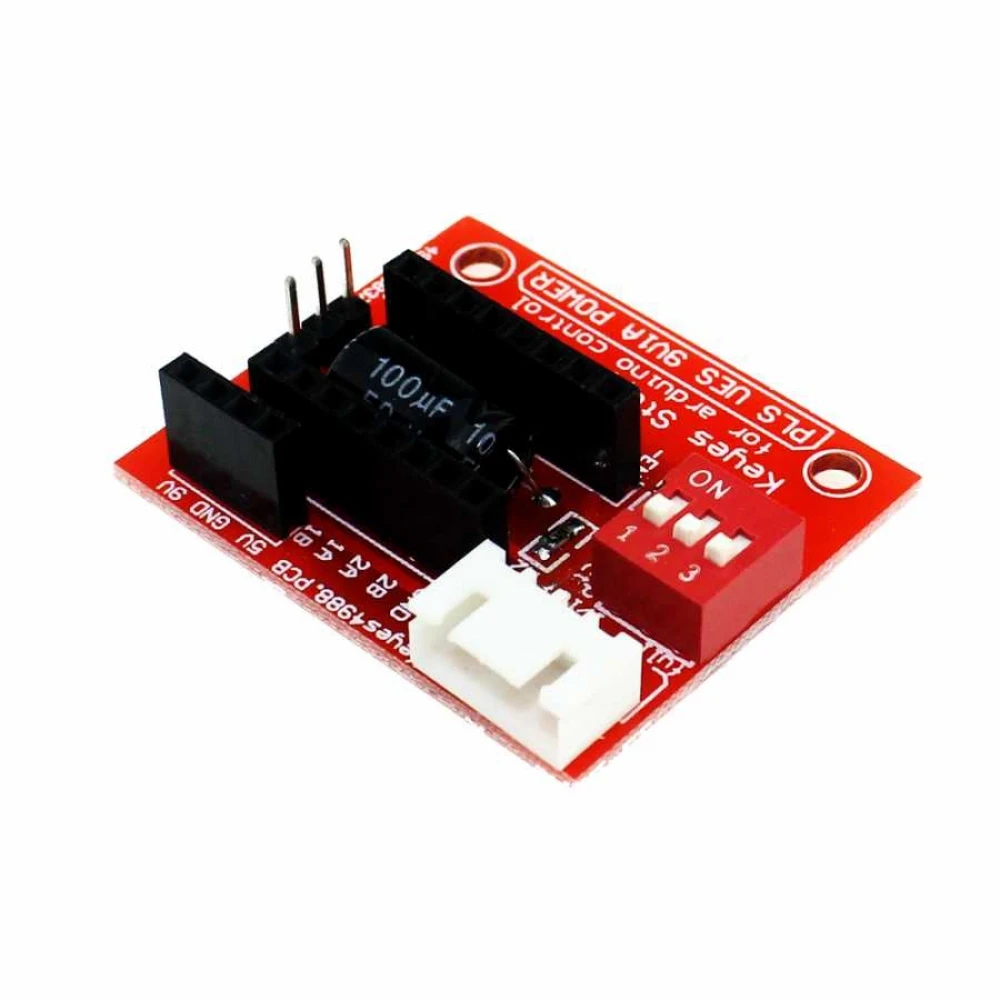

A4988 veya DRV8825 sürücü modülünü motor ve kontrol sinyallerine bağlamak için kullanılan adaptör kartıdır. Sürücü soketi ve üç anahtarlı DIP yapısı, Arduino tabanlı denemelerde ve tek eksenli prototiplerde bağlantı düzenini kolaylaştırır.
A4988/DRV8825 Kontrol Kartı ne işe yarar?
Step motor sistemi üç temel görev içerir: kontrolcü adım ve yön sinyallerini üretir, sürücü motor bobinlerinin akımını yönetir, motor mekanik hareketi oluşturur. Bu adaptör, uyumlu sürücü modülünün bağlantılarını bir araya getirir. Kullanmak için uygun sürücü modülü, motor, besleme ve kontrol sinyali kaynağı gerekir.
Tek sürücü için kompakt düzen
Sürücü modülü sokete yerleştirilir; motor ve kontrol bağlantıları kart üzerinden düzenlenir. Tek motorlu deney düzeneklerinde kablolamayı takip etmeyi kolaylaştırır.
DIP anahtarla mod seçimi
Üç anahtarlı DIP, sürücünün mikrostep seçimi için kullanılır. Aynı anahtar kombinasyonunun sonucu A4988 ve DRV8825 arasında değişebilir; takılı sürücünün tablosunu esas alın.
Hareket projelerine başlangıç
Arduino kontrollü step motor denemeleri, küçük konumlandırma düzenekleri ve robotik prototiplerde değerlendirilebilir. Motorun akım ihtiyacını ve mekanik yükünü birlikte hesaplayın.
Ürün kimliği ve teknik yapı
| Ürün adı | A4988/DRV8825 Kontrol Kartı |
|---|---|
| Ürün kodu | RHN-524344 |
| Barkod / GTIN-13 | 8683801524344 |
| Kartın görevi | Step motor sürücü modülü için bağlantı ve mikrostep adaptörü |
| Uyumlu sürücü ailesi | A4988 / DRV8825; modülün pin dizilimi ve takılma yönü eşleşmelidir |
| Sürücü yuvası | 1 adet takılabilir modül soketi |
| Mikrostep seçimi | 3 anahtarlı DIP; çözünürlük kullanılan sürücüye bağlıdır |
| Motor bağlantısı | 4 pinli konnektör; bobin çiftleri doğru eşleştirilmelidir |
| Kontrol prensibi | Sürücü tarafında STEP ile adımlama, DIR ile yön seçimi |
A4988 ve DRV8825 arasındaki farklar
Aşağıdaki değerler sürücü entegrelerine aittir. Adaptör kartının besleme aralığı veya sürekli akım kapasitesi olarak kullanılamaz. Modül üzerindeki bileşenler, soğutma ve adaptörün sınırları ayrıca dikkate alınmalıdır.
Telefonda tablonun tamamını görmek için sağa kaydırın.
| Özellik | A4988 | DRV8825 |
|---|---|---|
| En yüksek mikrostep çözünürlüğü | 1/16 adım | 1/32 adım |
| Entegre motor besleme aralığı | 8–35 V | 8,2–45 V |
| STEP yüksek ve düşük süreleri | Her biri en az 1 µs | Her biri en az 1,9 µs |
| Adım ve yön kontrolü | STEP / DIR | STEP / DIR |
| Mikrostep seçim girişleri | MS1, MS2, MS3 | MODE0, MODE1, MODE2 |
| Akım sınırı ayarı | Modülün VREF ve akım algılama direncine göre | Modülün VREF ve akım algılama direncine göre; A4988 ile aynı formül kullanılmaz |
1/32 mikrostep, 1/16'ya göre aynı dönüş için iki kat STEP darbesi gerektirir. Bu tek başına iki kat mekanik doğruluk veya daha yüksek hız anlamına gelmez.
Bağlantı ve ilk çalıştırma rehberi
- Gücü kesin: Sürücüyü takmadan, motor kablosunu değiştirmeden veya DIP ayarını değiştirmeden önce beslemeyi kapatın.
- Pin isimlerini eşleştirin: Sürücünün GND, motor besleme ve kontrol pinlerini kart etiketleriyle kontrol edin. Yalnızca potansiyometrenin konumuna veya kart rengine bakarak yön belirlemeyin.
- Bobin çiftlerini belirleyin: Motorun iki bobinini veri sayfası veya ölçümle tespit edin. Farklı üreticilerde kablo renklerinin aynı işlevi taşıdığını varsaymayın.
- Kontrol sinyallerini hazırlayın: STEP ve DIR sinyallerini uygun lojik seviyede uygulayın; kontrolcü ile sürücünün toprak referansını ortaklayın. Motor beslemesi ile lojik beslemeyi karıştırmayın.
- Akım sınırını belirleyin: Motorun faz akımına, modülün algılama dirençlerine ve soğutmasına uygun ayar yapın. Başka bir sürücü için verilmiş VREF değerini doğrudan kopyalamayın.
- Düşük hızla başlayın: İlk hareketi düşük adım frekansıyla deneyin; yönü, ısınmayı ve mekanik hareketi gözlemleyip hızlanma ayarlarını kademeli düzenleyin.
DIP üzerindeki 1–2–3 numaralarının hangi MS/MODE pinine bağlı olduğunu kartın bağlantı bilgisiyle eşleştirin. Pin eşlemesi doğrulanmadan genel bir ON/OFF tablosunu uygulamayın.
Sık sorulan sorular
Bu kart tek başına step motor çalıştırır mı?
Motor bobinlerini süren A4988 veya DRV8825 modülü ile uygun besleme ve kontrol sinyalleri gerekir. Bu adaptör, sürücü bağlantılarını düzenler; tek başına programlanabilir bir hareket kontrolcüsü değildir.
Arduino ile kullanılabilir mi?
Uygun lojik seviye, ortak toprak bağlantısı ve doğru STEP/DIR zamanlaması sağlandığında Arduino gibi kontrolcülerle kullanılabilir. Motorun güç ihtiyacı uygun bir beslemeden karşılanmalı; GPIO pinleri motor bobinlerine doğrudan bağlanmamalıdır.
NEMA 17 motorlarla uyumlu mu?
NEMA 17, motorun mekanik gövde standardını belirtir. Uyum için bipolar bobin bağlantısını, faz akımını ve sürücünün kapasitesini kontrol edin. Yalnızca NEMA 17 adı, her motorun uygun olduğunu göstermez.
DIP anahtar motor hızını mı ayarlar?
DIP anahtarlar mikrostep modunun seçilmesinde kullanılır. Motor hızı ayrıca STEP darbe frekansına bağlıdır. Mikrostep oranını değiştirdiğinizde aynı mekanik hız için gereken darbe frekansı da değişir.
A4988 yerine DRV8825 takarken ne değişir?
Pin uyumu ve modül yönü yanında mikrostep seçimi, STEP darbe süreleri ve akım ayarı yeniden kontrol edilmelidir. A4988 için kullanılan ayarlar DRV8825'e aynen aktarılmamalıdır.
Bu ürün bir 3D yazıcı anakartının yerine geçer mi?
Bu ürün tek sürücüye yönelik adaptör kartıdır. Yazıcının çok eksenli hareketini, ısıtıcılarını, sensörlerini ve yazılımını yöneten tam bir anakartın işlevlerini üstlenmez.
Step motor sisteminizi tamamlayın
Motorun faz akımını ve kullanacağınız kontrolcüyü belirledikten sonra uygun sürücü ve bağlantı elemanlarını seçin. Seçim desteği için ürün kodu RHN-524344 ile Rhino3DPrinter'a ulaşabilirsiniz.
Sürücü teknik kaynakları: Allegro A4988 veri sayfası · Texas Instruments DRV8825 veri sayfası · Pololu modül bağlantı ve uyumluluk notları.
