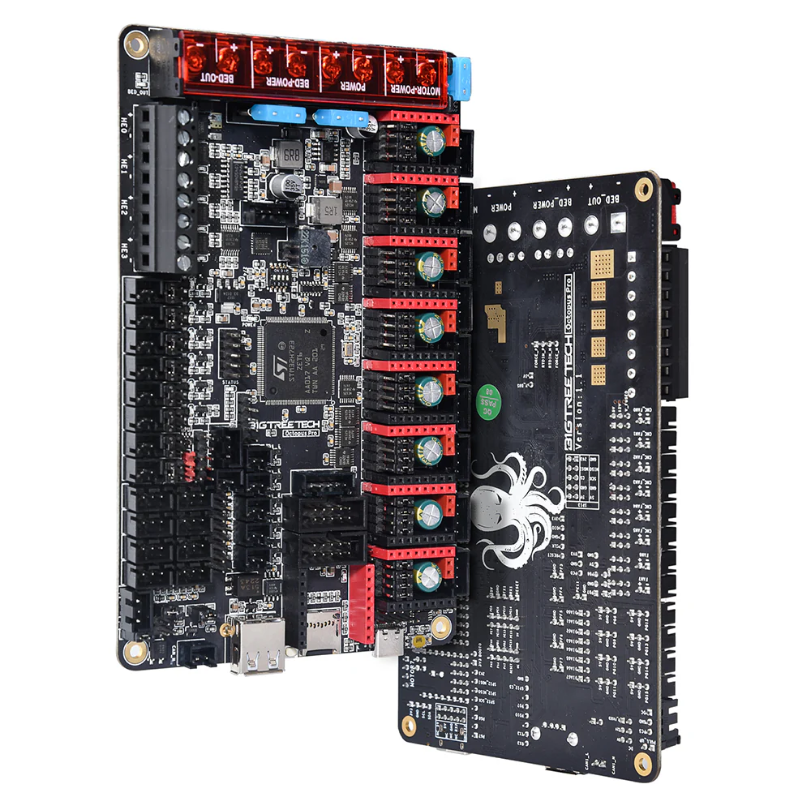

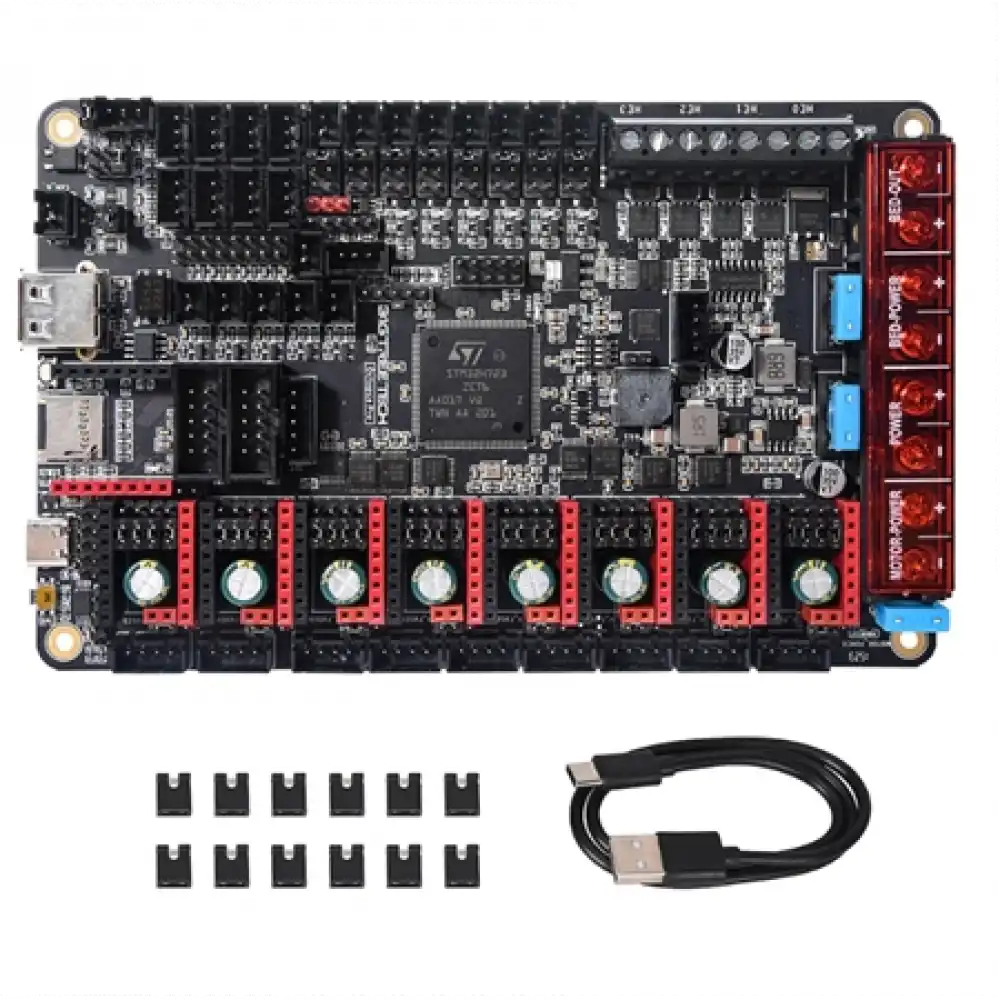

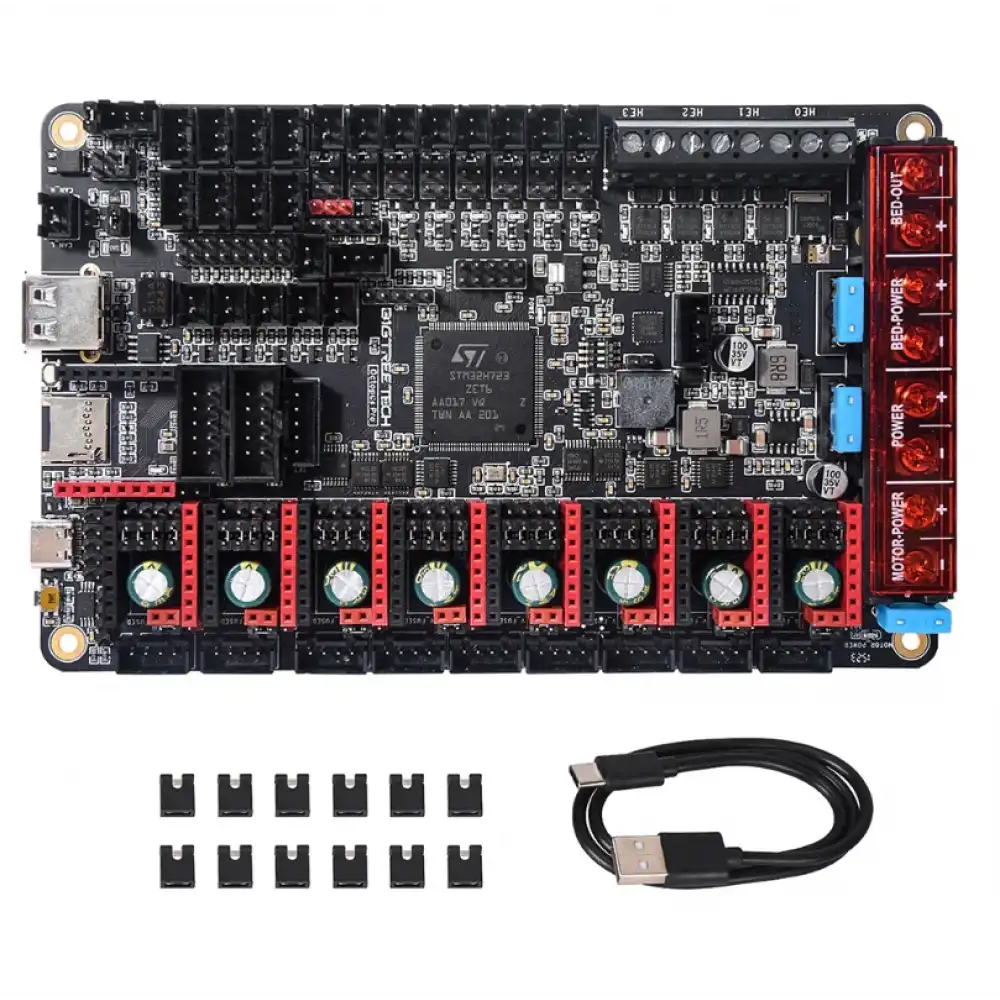

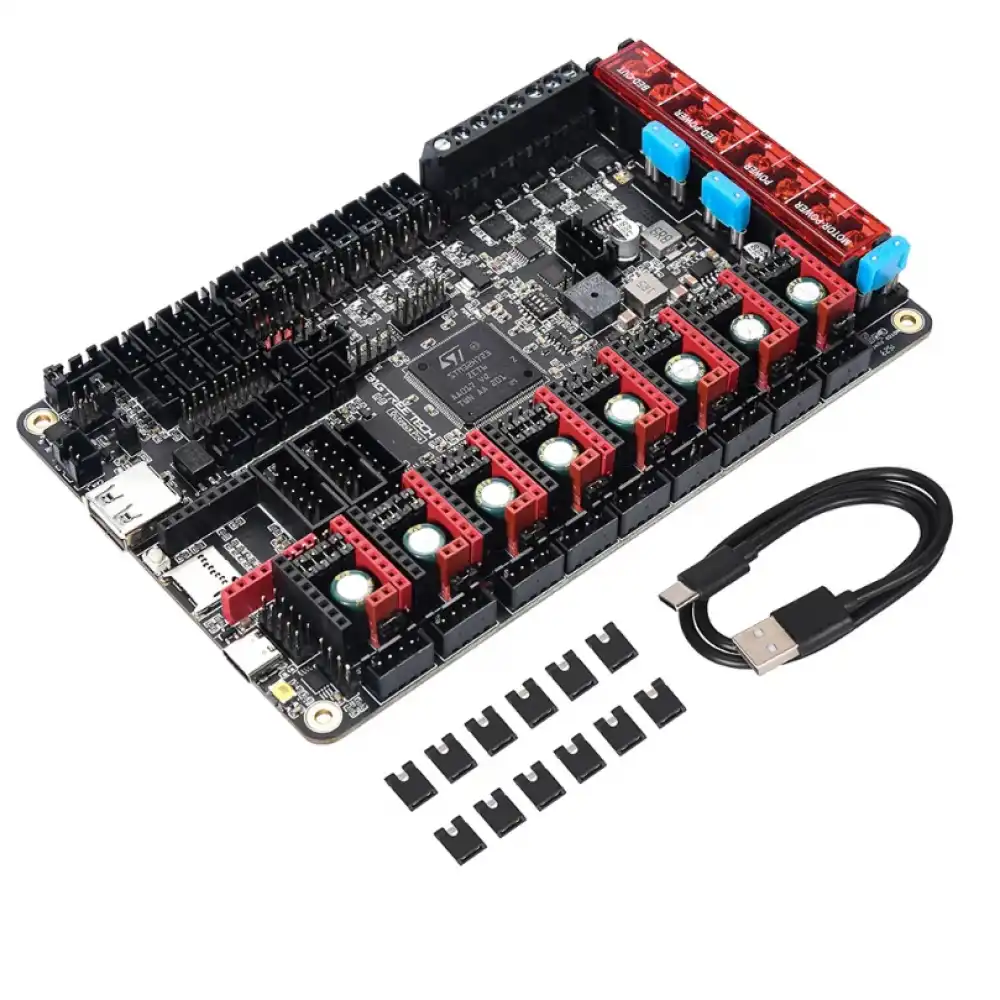

BTT Octopus Pro V1.1 H723 3D Yazıcı Anakartı
?Ana Kontrol Çipi?
Ana kontrol kartı, 168MHz’e kadar frekansa sahip 32-bit ARM seviyesinde Cortex-M4 serisi STM32H723ZE / STM32F446ZE çipini kullanır ve 1MB flash belleğe sahiptir.
?60V Giriş Desteği?
Maksimum 60V step motor desteğiyle, 8 adede kadar 3D yazıcı anakartını destekler. Motor sürücü güç kaynağı için en fazla 60V giriş desteği sunar (sadece motor sürücü güç kaynağı için geçerlidir).
?6 Kontrol Edilebilir Fan?
6 adede kadar kontrol edilebilir fan, iki sürekli açık fan ve her iki fan da güç kaynağı voltajı, 12V, 5V seçeneklerini destekler.
?Firmware Güncellemesi: Klipper/Marlin/RRF?
DFU modu aracılığıyla firmware güncellemesini destekler. Bu yöntemle firmware, doğrudan bilgisayardan karta gönderilir ve bootloader gerektirmez; ancak, bu yöntem, dokümanın ilerleyen bölümlerinde de belirtildiği üzere, yeni kullanıcılar için önerilmez.
?Seviye Dönüştürme IC?
Yakınlık sensörünü destekler, jumper ile opsiyonel pull-up direnç seçeneği sunar, daha fazla model desteği ve BL Touch desteği sağlar.
| Fonksiyon | Octopus | Octopus Pro |
|---|
| Kartuş Isıtıcı |
4 |
4 |
| Kontrol Edilebilir Fan |
6 |
6 |
| Sürekli Açık Fan |
2 |
2 |
| MCU |
STM32F446ZET6 144Pin |
STM32F446ZET6 144Pin / STM32F429ZGT6 144Pin |
| Frekans |
180MHz |
180MHz / 168MHz |
| Flash |
512K |
512K / 1M |
| SD Kart Protokolü |
SDIO |
SDIO |
| WiFi Modül Arayüzü |
Özel Genişletme Arayüzü |
Özel Genişletme Arayüzü |
| Desteklenen WiFi Modülü |
ESP8266 (Maks 500k/s) |
ESP8266 (Maks 500k/s) |
| CANBus |
RJ11 arayüzü ile CANBus |
RJ11 arayüzü ile CANBus |
| Sigorta |
3 |
3 |
| Limit anahtarı + filament sensörü |
6+2 |
6+2 |
| Yüksek Voltaj Sürücü |
0 |
Maks 8 |
| 5V kısa devre alarmı |
Evet, LED |
Evet, LED & Buzzer |
| Motor giriş voltajı |
12–35V, tüm voltajlar tek tip |
12–60V, her biri bağımsız olarak seçilebilir |
| Sürücü giriş voltajı |
3.3V |
5V |
| Termistör |
NTC100K*5 |
NTC100K*5 + Onboard MAX31865 çip (kaynaklı 2/ 4-telli PT100/PT1000) |
