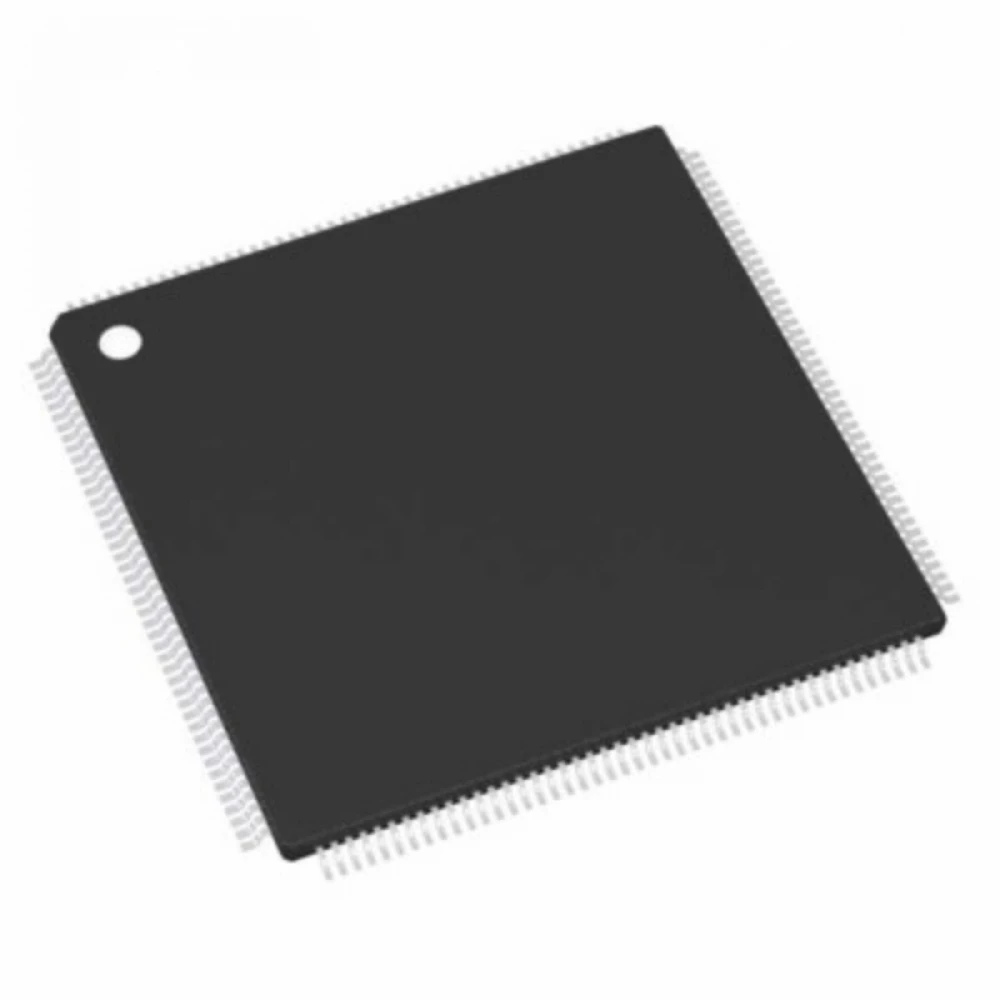

STM32H723ZGT6 32-Bit Mikrodenetleyici (MCU) - 550 MHz / LQFP-144
Arm Cortex-M7 Çekirdeği ile 550 MHz Yüksek İşlem Gücü ve Zengin Çevresel Birim Desteği
STMicroelectronics STM32H723ZGT6 32-Bit Mikrodenetleyici (MCU),Arm Cortex-M7 mimarisini temel alan ve 550 MHz saat frekansına kadar ulaşabilen üst düzey bir işlem entegresidir. 1 MB Flash belleği ve 564 KB yüksek hızlı SRAM kapasitesi sayesinde en karmaşık algoritmaları, sinyal işleme görevlerini ve gerçek zamanlı kontrol operasyonlarını minimum gecikmeyle yürütür. Özellikle yeni nesil yüksek hızlı 3D yazıcı anakartlarında (Klipper ve Marlin uyumlu gelişmiş kontrol kartları),endüstriyel otomasyon sistemlerinde, robotik platformlarda ve IoT cihazlarında benzersiz bir performans ile veri işleme kararlılığı sağlar. LQFP-144 kılıf standardı ile profesyonel PCB tasarımlarına ve yüzey montaj (SMD) süreçlerine tam uyumludur.
Yüksek İşlem Gücü Sağlayan Özellikler
- STMicroelectronics tarafından geliştirilen 32-bit Arm Cortex-M7 yüksek performans çekirdeği
- 550 MHz maksimum çalışma frekansı ile ultra hızlı komut işleme gücü
- 1 MB (1024 KB) Flash bellek ve 564 KB entegre SRAM kapasitesi
- Endüstriyel standartta 144 pinli LQFP-144 yüzey montaj (SMD/SMT) kılıf yapısı
- Yüksek hızlı 3D yazıcı anakartları (Klipper / Marlin donanımları) ile üstün uyum
- Geniş çevresel arayüz desteği (SPI, I2C, USART, CAN, USB OTG, Ethernet MAC)
- Gelişmiş motor kontrolü, hassas sinyal işleme ve otomasyon projelerine uygunluk
- Düşük güç tüketimi modları ve endüstriyel çalışma sıcaklığı aralığı (-40°C ~ +85°C)
Uyumluluk ve Teknik Özellikler
| Parametre | Özellik / Veri |
|---|---|
| Ürün Grubu | 32-Bit Mikrodenetleyici Entegresi (MCU / IC) |
| Tam Ürün Adı | STMicroelectronics STM32H723ZGT6 |
| Üretici Marka | STMicroelectronics |
| İşlemci Çekirdeği | Arm Cortex-M7 (32-Bit RISC) |
| Maksimum Çalışma Frekansı | 550 MHz |
| Flash Bellek Kapasitesi | 1 MB (1024 KB) |
| SRAM Kapasitesi | 564 KB |
| Kılıf / Paket Tipi | LQFP-144 (144 Pin, 20 x 20 mm) |
| Çalışma Voltajı | 1.62V ~ 3.6V DC |
| Temel Kullanım Alanı | 3D Yazıcı Anakartları, Endüstriyel Kontrol, Robotik ve IoT |
| Montaj Tipi | Yüzey Montaj (SMD / SMT) |
| Paket Adedi | 1 Adet Entegre |
Paket Bilgileri1 Adet STMicroelectronics STM32H723ZGT6 32-Bit Mikrodenetleyici Entegresi (LQFP-144)
Sıkça Sorulan Teknik Sorular
STM32H723ZGT6 mikrodenetleyicinin çekirdek mimarisi ve çalışma frekansı nedir?
Arm Cortex-M7 32-bit RISC çekirdek mimarisini temel alır ve maksimum 550 MHz çalışma frekansına ulaşarak üst düzey komut işleme gücü sağlar.
Entegrenin kılıf (paket) standardı nedir?
Endüstri standartlarına uygun 144 pinli LQFP-144 (20 x 20 mm) yüzey montaj (SMD/SMT) paket yapısına sahiptir.
Flash bellek ve SRAM kapasitesi ne kadardır?
Entegre bünyesinde 1 MB (1024 KB) Flash bellek ve karmaşık veri tamponlamaları için 564 KB yüksek hızlı SRAM bulunur.
3D yazıcı anakartlerinde neden tercih edilir?
550 MHz yüksek saat hızı sayesinde Klipper ve Marlin gibi gelişmiş yazılımların gerektirdiği hassas adım hesabı, kinematik dönüşüm ve motor sürücü haberleşmelerini gecikmesiz yürütür.
Çalışma voltajı aralığı nedir?
1.62V ile 3.6V DC aralığında besleme voltajıyla çalışabilir; endüstriyel tasarımlarda ve mikrodenetleyici sistemlerinde yaygın olarak 3.3V seviyesinde kullanılır.
Hangi haberleşme ve çevresel birim arayüzlerini destekler?
SPI, I2C, USART, UART, CAN, USB OTG FS/HS, Ethernet MAC, SDMMC, gelişmiş zamanlayıcılar (timer) ve yüksek hızlı ADC/DAC birimlerini destekler.
SMD montajı ve lehimleme esnasında nelere dikkat edilmelidir?
144 pinli ince hatveli (0.5 mm pitch) yapısı nedeniyle lehimleme öncesi 1 nolu pin yönü mutlaka kontrol edilmeli ve statik elektrik korumalı (ESD) çalışma ortamında reflow profil standardına uyulmalıdır.
STM32F4 serisi mikrodenetleyicilere göre en önemli farkı nedir?
Arm Cortex-M4 yerine Cortex-M7 mimarisini kullanır, saat hızını yaklaşık 3 katına (550 MHz) çıkarır ve çift hassasiyetli kayar nokta birimi (FPU) ile çok daha hızlı hesaplama yapar.
Endüstriyel çalışma sıcaklığı aralığı nedir?
-40°C ile +85°C arasındaki zorlu endüstriyel sıcaklık koşullarında kararlılığını ve veri tutarlılığını korur.
Yazılım geliştirme için hangi araçlar kullanılabilir?
STM32CubeIDE, Keil MDK, IAR Embedded Workbench, PlatformIO ve STM32CubeMX donanım yapılandırma yazılımlarıyla tam uyumlu geliştirme yapılabilir.
Paket içerisinde ne bulunur?
Paket içerisinde ESD korumalı özel ambalajında 1 adet STMicroelectronics STM32H723ZGT6 mikrodenetleyici entegresi bulunur.
