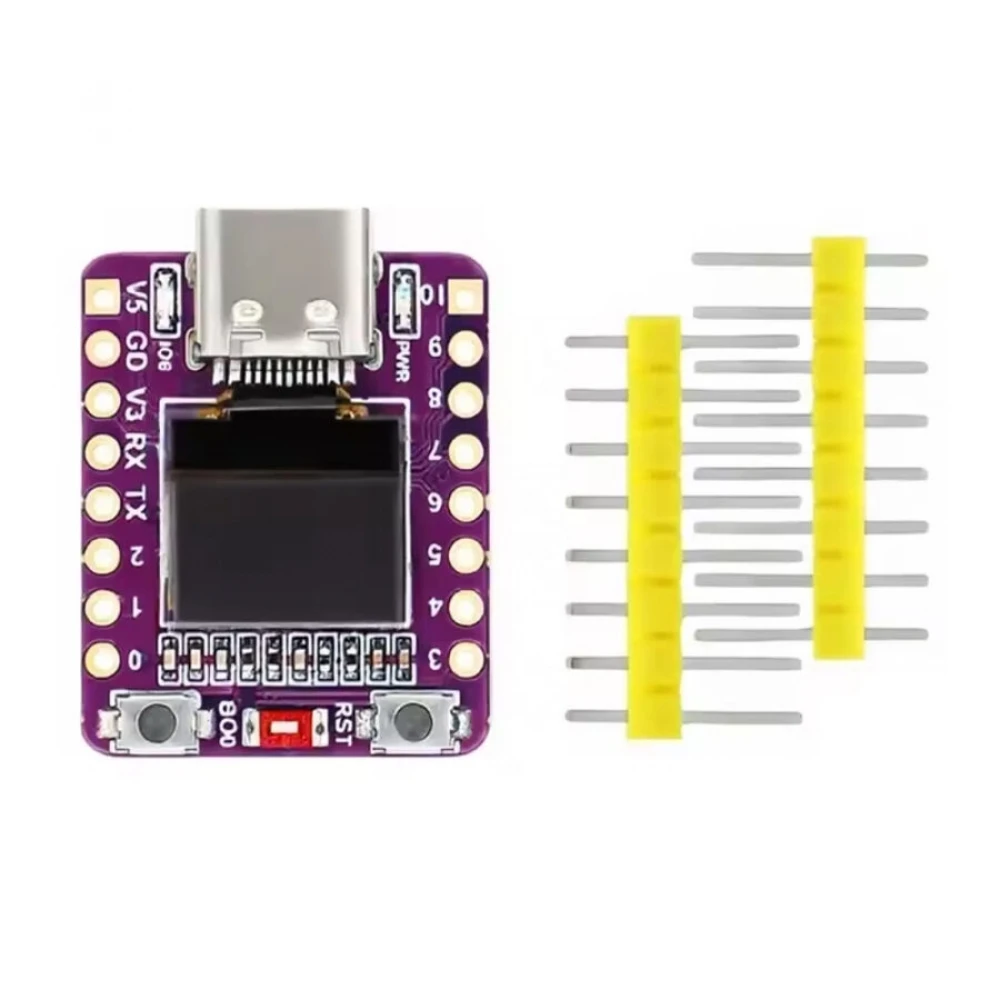

GELİŞTİRME KARTI · IoTESP32-C3 OLED WiFi Bluetooth Board
Kablosuz bağlantı ve yerel gösterim, aynı kartta.
Dahili OLED ekranla veriyi projenizin üzerinde gösterin; Wi-Fi veya Bluetooth LE ile diğer cihazlara aktarın. ESP32-C3 tabanlı bu geliştirme kartı, sensör izleme ve durum ekranı uygulamalarını tek bir donanım etrafında kurmanıza yardımcı olur.
ESP32-C3 OLED ile neler yapılabilir?
ESP32-C3 OLED WiFi Bluetooth Board, kablosuz haberleşmeyle birlikte cihaz üzerinde bilgi göstermek isteyen geliştiricilere yöneliktir. Ekranda bağlantı durumu, ölçüm sonucu veya kısa menüler gösterebilir; uygulamanızı Arduino IDE ya da ESP-IDF ile geliştirebilirsiniz.
Ölçümleri ekrana taşıyın
Uygun harici sensörlerle sıcaklık, nem veya başka ölçümleri okuyup OLED üzerinde gösterebilirsiniz. Sensörün beslemesini, lojik seviyesini ve iletişim arabirimini karta göre seçin.
Ağ üzerinden veri paylaşın
Yazılımınıza HTTP veya MQTT iletişimi ekleyerek ölçümleri yerel sunucuya ya da seçtiğiniz servise aktarabilirsiniz. Ekranı IP adresi, bağlantı ve gönderim durumu için kullanabilirsiniz.
Yakındaki cihazlarla iletişim kurun
Bluetooth LE üzerinden sensör verisi paylaşan veya uygulamadan ayar alan prototipler geliştirebilirsiniz. Telefon tarafındaki uygulama ile kartın BLE servisleri birbiriyle eşleşmelidir.
Bu senaryolar proje örnekleridir; ilgili sensör, yazılım ve servis yapılandırması uygulamaya göre hazırlanır.
ESP32-C3 OLED teknik özellikleri
| Ürün adı | ESP32-C3 OLED WiFi Bluetooth Board |
|---|---|
| Ürün kodu / barkod | RHN-524436 / 8683801524436 |
| Mikrodenetleyici ailesi | Espressif ESP32-C3 |
| İşlemci | 32-bit RISC-V, tek çekirdek; en fazla 160 MHz |
| Wi-Fi | 2,4 GHz · IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE; klasik Bluetooth desteklenmez |
| Dahili SRAM | ESP32-C3 üzerinde 400 KB; bunun 16 KB bölümü önbellek için kullanılır |
| Ekran | Kart üzerinde OLED |
| USB konnektörü | USB Type-C |
| Kart üzerindeki düğmeler | BOOT ve RESET |
| GPIO lojik seviyesi | 3,3 V; 5 V sinyaller için uygun seviye dönüştürme gerekir |
| ESP32-C3 arabirimleri | GPIO, UART, SPI, I²C, PWM ve ADC; kullanılabilir pinler kart bağlantısına göre seçilir |
| Geliştirme ortamları | Arduino IDE için Arduino-ESP32 desteği; Espressif ESP-IDF |
ESP32-C3, ESP8266 ve ESP32-S3 karşılaştırması
Tablo, mikrodenetleyici ailelerini karşılaştırır. Ekran, flash kapasitesi, konnektörler ve dışarı çıkarılan pinler geliştirme kartına göre değişir. Bu üründe ESP32-C3 ile birlikte dahili OLED bulunur.
Dar ekranda diğer sütunları görmek için tabloyu sağa kaydırın.
| Özellik | ESP32-C3 | ESP8266EX | ESP32-S3 |
|---|---|---|---|
| CPU mimarisi | 32-bit RISC-V | 32-bit Tensilica L106 | 32-bit Xtensa LX7 |
| Ana işlemci çekirdeği | 1 | 1 | 2 |
| En yüksek CPU frekansı | 160 MHz | 160 MHz | 240 MHz |
| Wi-Fi | 2,4 GHz b/g/n | 2,4 GHz b/g/n | 2,4 GHz b/g/n |
| Dahili Bluetooth | Bluetooth 5 LE | Yok | Bluetooth 5 LE |
İşlemci frekansı tek başına uygulama performansını belirlemez. Kart seçerken yazılım kütüphanelerini, bellek ihtiyacını, pin kullanımını ve ekran gereksinimini birlikte değerlendirin.
Arduino IDE ile ilk kurulum ve OLED hazırlığı
- Veri aktarabilen kablo kullanın: Kartı bilgisayara USB-C üzerinden bağlayın. Yalnızca şarj için üretilmiş kablolar programlama bağlantısı kurmayabilir.
- ESP32 desteğini kurun: Espressif'in Arduino-ESP32 kurulum rehberini izleyin. Kart yöneticisinden ESP32 platformunu kurup uygun ESP32-C3 kart profilini ve bağlantı noktasını seçin.
- İlk yazılımı sade tutun: Önce temel bir seri çıktı veya Wi-Fi örneği yükleyin. OLED ve harici sensörleri daha sonra ekleyerek sorunları ayrı ayrı kontrol edin.
- Ekran parametrelerini eşleştirin: OLED sürücü entegresi, piksel çözünürlüğü, iletişim arabirimi ve pin bağlantılarına uygun kütüphane seçin. I²C kullanılıyorsa adresi de doğrulayın.
- Projeyi aşamalı kurun: Önce ekranda kısa bir metin gösterin; ardından sensör okumayı ve kablosuz veri aktarımını ekleyin. Çalışan ayarları proje dosyanızda saklayın.
ESP32-C3 OLED hakkında sık sorulan sorular
Arduino IDE ile programlanabilir mi?
Evet. ESP32-C3, Espressif'in Arduino-ESP32 projesinde desteklenir. Uygun kart profilini seçmeniz ve OLED için ekran donanımıyla uyumlu bir kütüphane kullanmanız gerekir.
5 GHz Wi-Fi ağına bağlanır mı?
ESP32-C3, 2,4 GHz Wi-Fi kullanır. Çift bantlı bir yönlendiricide 2,4 GHz ağın etkin olduğundan emin olun; yalnızca 5 GHz üzerinden çalışan ağa bağlanamaz.
BluetoothSerial veya klasik Bluetooth SPP çalışır mı?
ESP32-C3, Bluetooth Low Energy destekler; klasik Bluetooth SPP desteği yoktur. Veri aktarımı için BLE servisleriyle uyumlu bir uygulama geliştirin veya Wi-Fi üzerinden haberleşmeyi seçin.
OLED ekran neden boş kalabilir?
Ekran başlatma kodu, sürücü seçimi, çözünürlük ve pin eşlemesi kontrol edilmelidir. I²C ekranlarda adres de önemlidir. Kartın programlanabilmesi, OLED'in yazılım tarafından otomatik olarak başlatıldığı anlamına gelmez.
GPIO pinlerine doğrudan 5 V uygulanır mı?
ESP32-C3 GPIO hatları 3,3 V lojik seviyesinde çalışır. 5 V çıkışlı bir cihazla bağlantı kurarken uygun seviye dönüştürme kullanın. USB beslemesi ile GPIO sinyal gerilimini ayrı değerlendirin.
Pille çalışan bir proje için kullanılabilir mi?
ESP32-C3 uyku modlarını destekler. Ancak OLED, regülatör ve LED gibi kart bileşenleri toplam tüketimi etkiler. Pil ömrünü hesaplarken gerçek kart tüketimini, yazılımın çalışma döngüsünü ve uygun besleme devresini birlikte değerlendirin.
IoT projenizi tamamlayın
Sensörlerinizi, bağlantı elemanlarını ve yazılımınızı projenin ihtiyacına göre seçin. Kart seçimi veya bağlantı bilgileri için RHN-524436 ürün koduyla Rhino3DPrinter'a ulaşabilirsiniz.
Teknik kaynaklar: ESP32-C3 veri sayfası · ESP8266EX veri sayfası · ESP32-S3 veri sayfası · Arduino-ESP32 kurulum rehberi.
