Arduino Yağmur Sensörü
LM393 Komparatör Entegreli ve Anti-Oksidasyon Nikel Kaplama Geniş Algılama Panelli Çevre Sensör Modülü
Arduino ve ESP32 uyumlu yağmur algılama sensör modülü, meteorolojik takip sistemlerinde, akıllı ev otomasyon projelerinde ve tarımsal sulama kontrollerinde yağış durumunu hassas bir şekilde tespit etmek amacıyla tasarlanmış açık ortam algılama donanımıdır. Üzerine düşen su damlalarının oluşturduğu elektriksel direnç değişimini yorumlayan bu modül, hem analog voltaj (AO) hem de dijital lojik çıkış (DO) sunan iki aşamalı bir arayüze sahiptir. Harici kontrol kartı üzerinde yer alan yüksek kararlılıklı LM393 op-amp komparatör entegresi ve hassasiyet ayar potansiyometresi, ortamdaki nem veya çiseleme seviyesine göre dijital eşik değerinin milimetrik olarak kalibre edilmesini sağlar.
Arduino Yağmur Sensörü Öne Çıkan Özellikler
- Çift Sinyal Çıkış Desteği: Yağış miktarını doğrusal veri olarak okumak için analog (AO) çıkış, doğrudan tetikleme sinyali almak için dijital (DO) lojik çıkış avantajı.
- Anti-Oksidasyon Panel Yapısı: Açık hava şartlarında sıvıyla doğrudan temas eden yüzeyin kararmasını ve iletkenliğini yitirmesini engelleyen özel nikel kaplama teknolojisi.

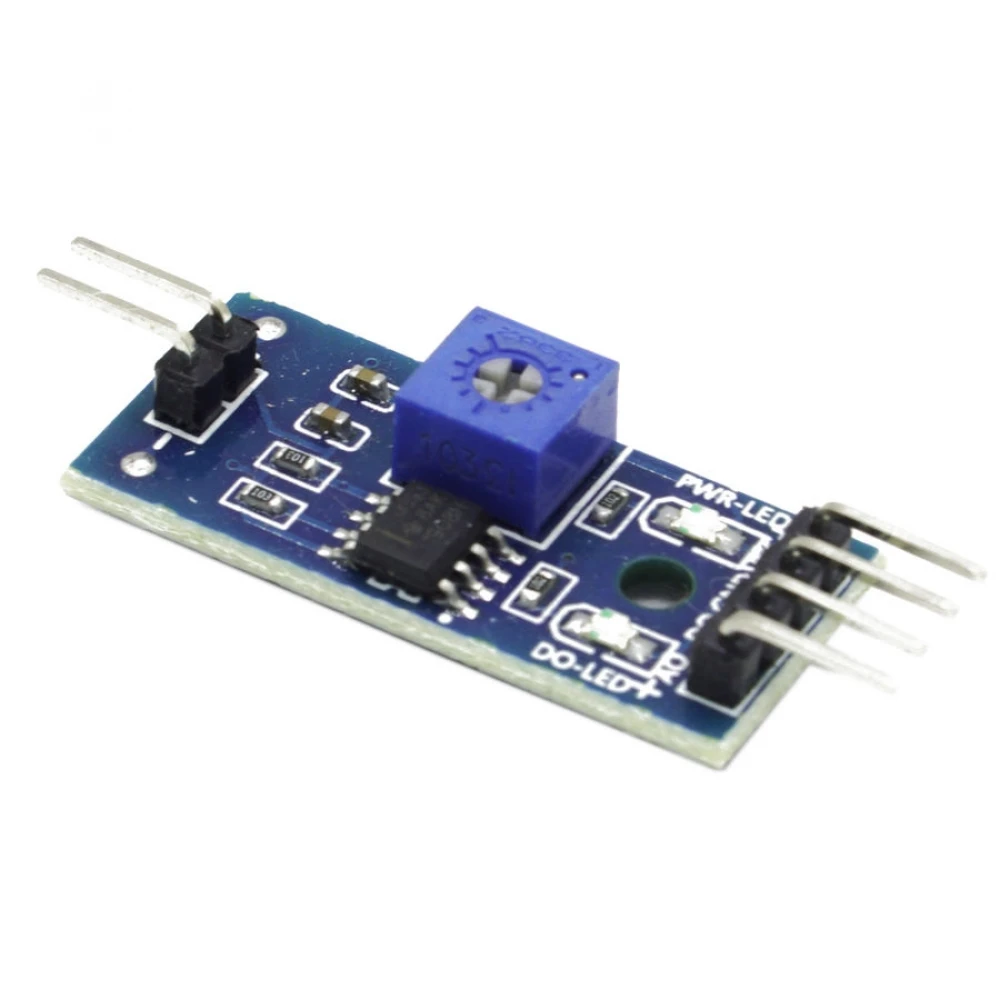

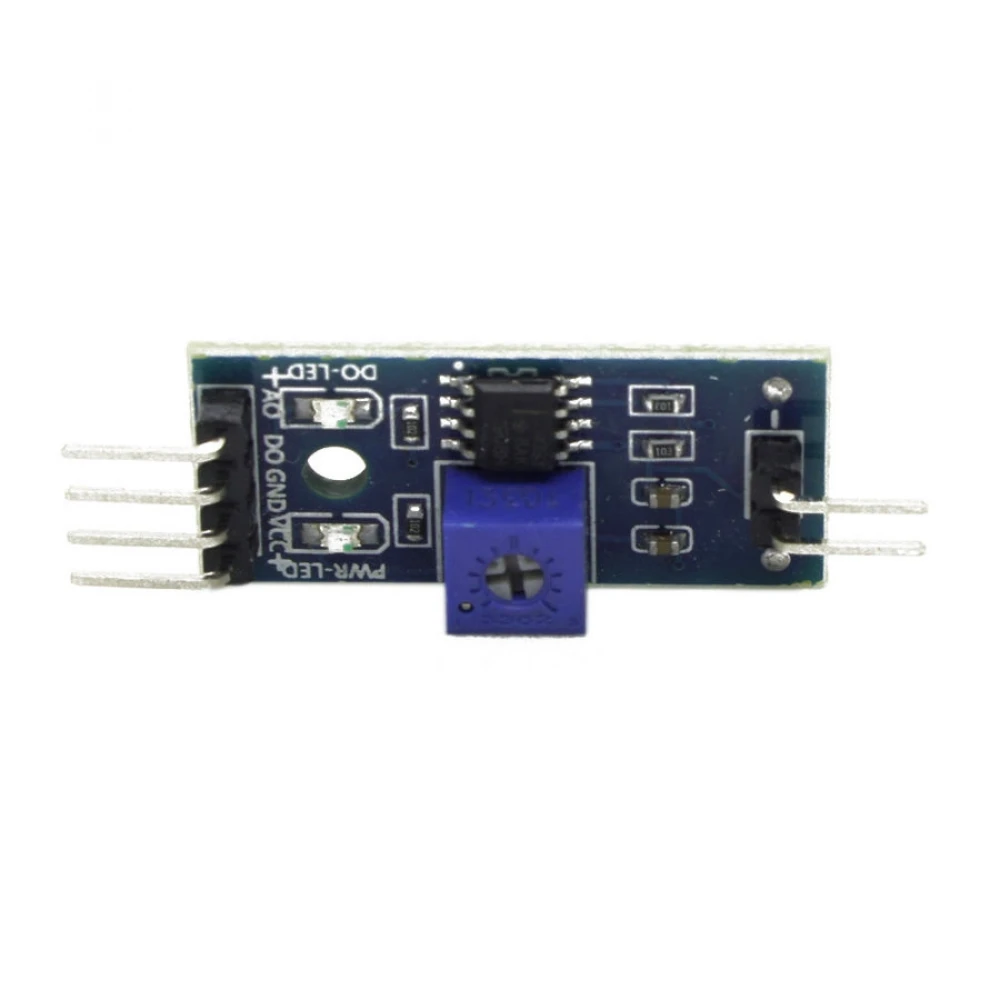

- LM393 Entegre Sürücü Kartı: Parazitleri filtreleyen ve sinyal kalitesini maksimum kararlılıkta mikrokontrolcüye aktaran dahili op-amp mimarisi.
- Potansiyometre Hassasiyet Ayarı: Dijital çıkışın (DO) hangi yağış yoğunluğunda mantıksal 1 veya 0 konumuna geçeceğini belirleyen fiziksel kalibrasyon trimpotu.
- Geniş Gerilim Spektrumu: 3.3 Volt ile 5 Volt DC lojik seviyeleri arasında sorunsuz çalışarak Arduino, ESP8266, ESP32 ve Raspberry Pi ile doğrudan entegrasyon.
Sensör Teknik Özellikleri
| Parametre | Özellik / Veri |
|---|---|
| Ürün Grubu | Elektronik Sensör Modülleri / Çevresel ve Meteorolojik Algılayıcılar |
| Çalışma Gerilimi | 3.3V - 5V DC (Geniş Giriş Aralığı) |
| Sinyal Çıkış Tipleri | Analog Voltaj (AO) ve Dijital Lojik Sinyal (DO) |
| Komparatör Entegresi | LM393 Yüksek Kararlılıklı Karşılaştırıcı Op-Amp |
| Panel Yüzey Kaplaması | Korozyon Önleyici Nikel Kaplama (Anti-Oxidation Panel) |
| Kart Üzeri Göstergeler | Güç LED Işığı ve Dijital Çıkış Durum LED Göstergesi |
| Uyumlu Platformlar | Arduino, ESP32, STM32, Raspberry Pi ve Popüler Geliştirme Kitleri |

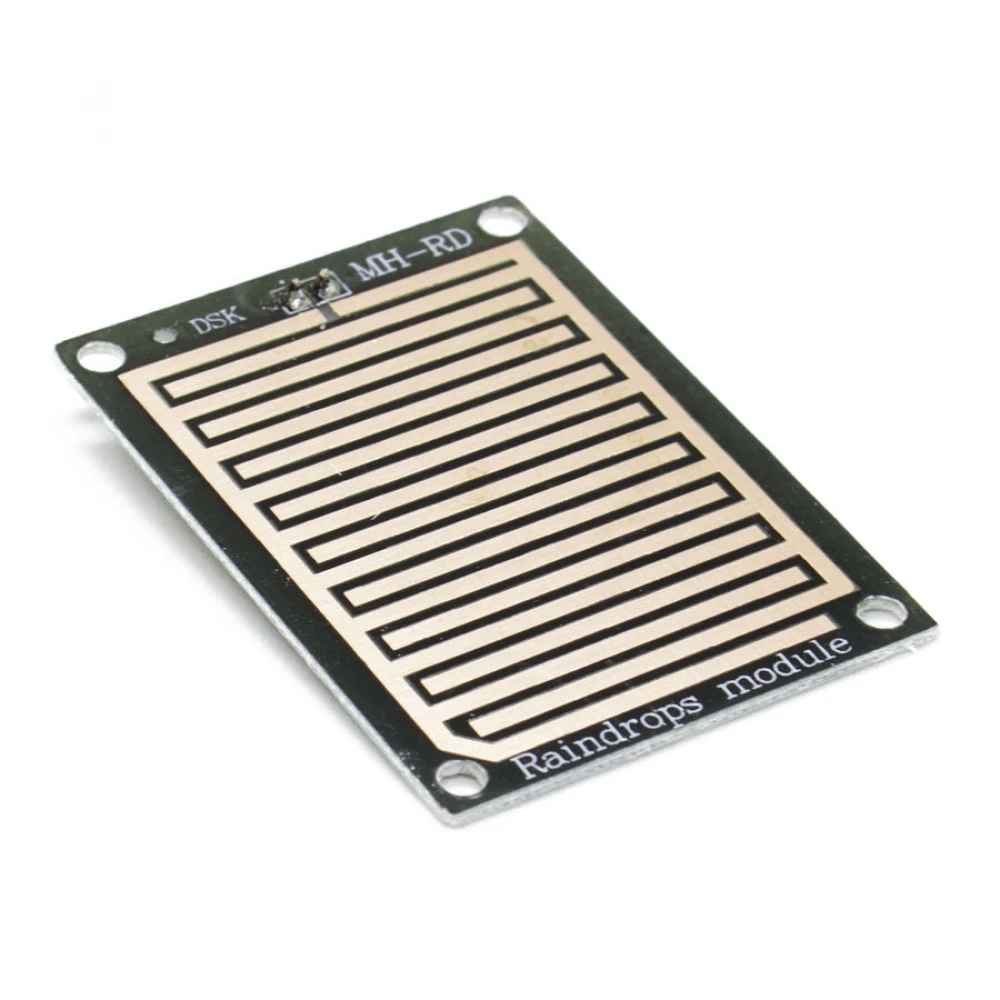

Montaj ve Kullanım Önerisi: Yağmur sensörü iki ana parçadan oluşmaktadır; geniş algılama paneli ve küçük sürücü amfi kartı. Uygulama esnasında algılama panelini yağmuru doğrudan alacak şekilde açık alana (tercihen belirli bir açıyla, suyun birikmesini önlemek adına hafif eğimli) yerleştirirken, üzerinde potansiyometre ve LM393 entegresi barındıran sürücü kartını kesinlikle sudan izole korunaklı bir bölgeye konumlandırınız; elektronik kartın ıslanması kısa devreye ve modülün bozulmasına neden olur. İki kart arasındaki bağlantıyı paket içeriğindeki esnek jumper kablolar yardımıyla tamamlayabilirsiniz. Uzun süreli kullanımlarda panel üzerinde biriken toz ve çamur kalıntılarını periyodik olarak nemli bir bezle temizlemeniz algılama hassasiyetini koruyacaktır.
Paket BilgileriPaket içeriği:

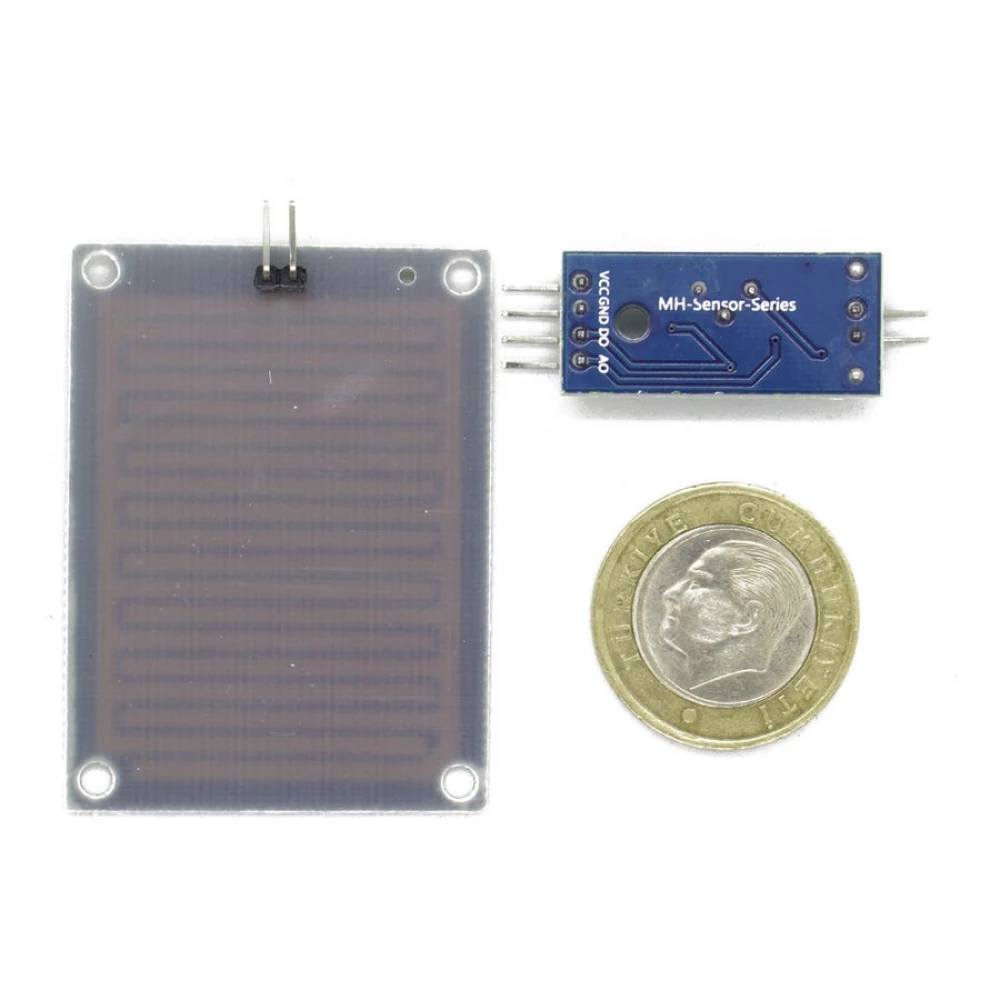

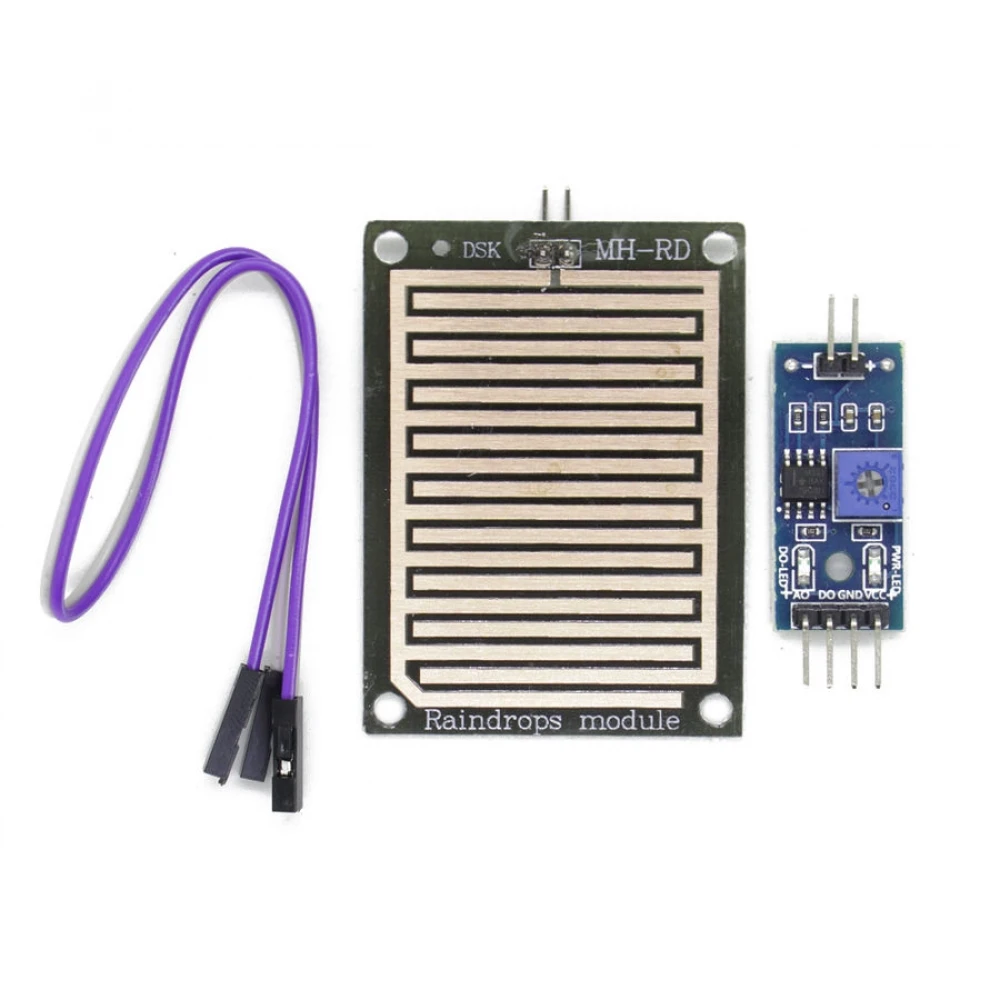

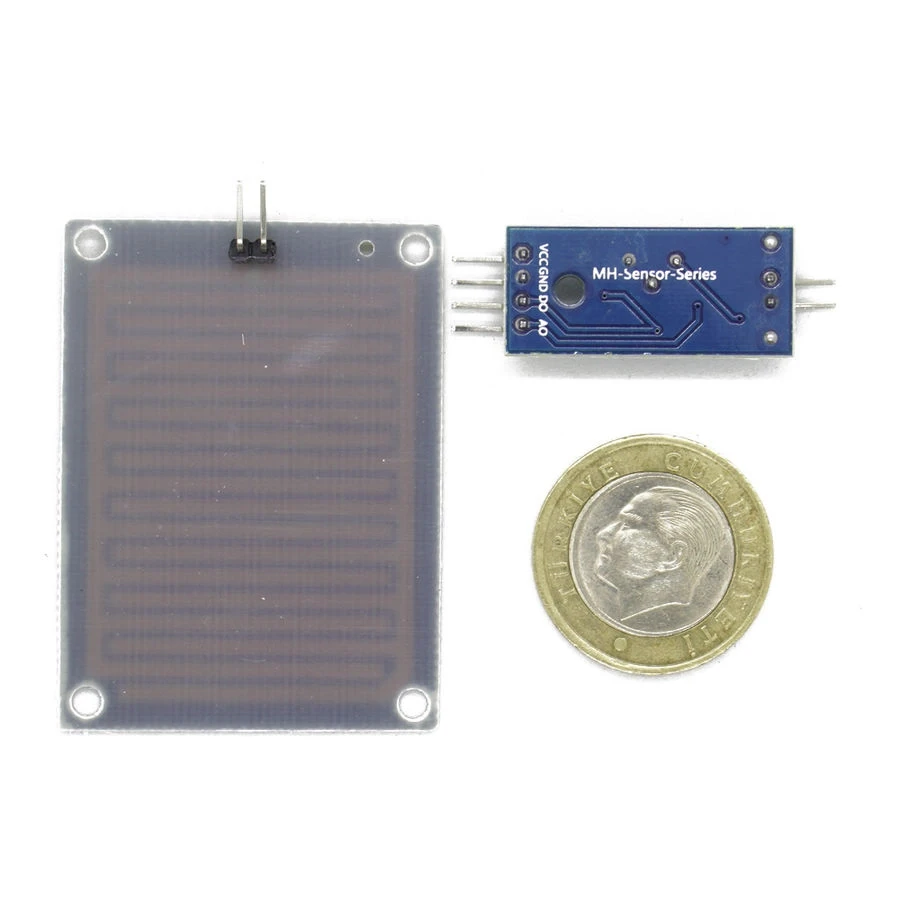

1 Adet Nikel Kaplama Yağmur Algılama Paneli, 1 Adet LM393 Sürücü Kartı ve İki Panel Arası Bağlantı Jumper Kablo Seti
