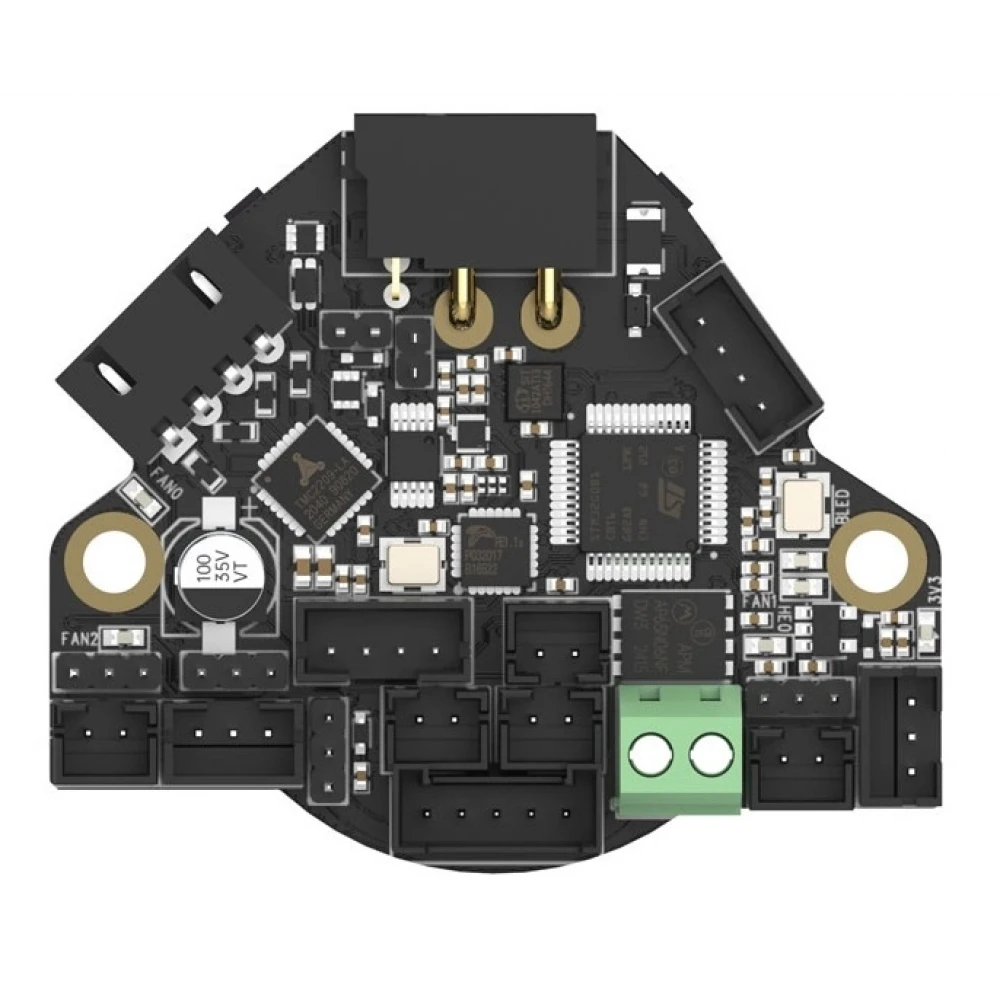

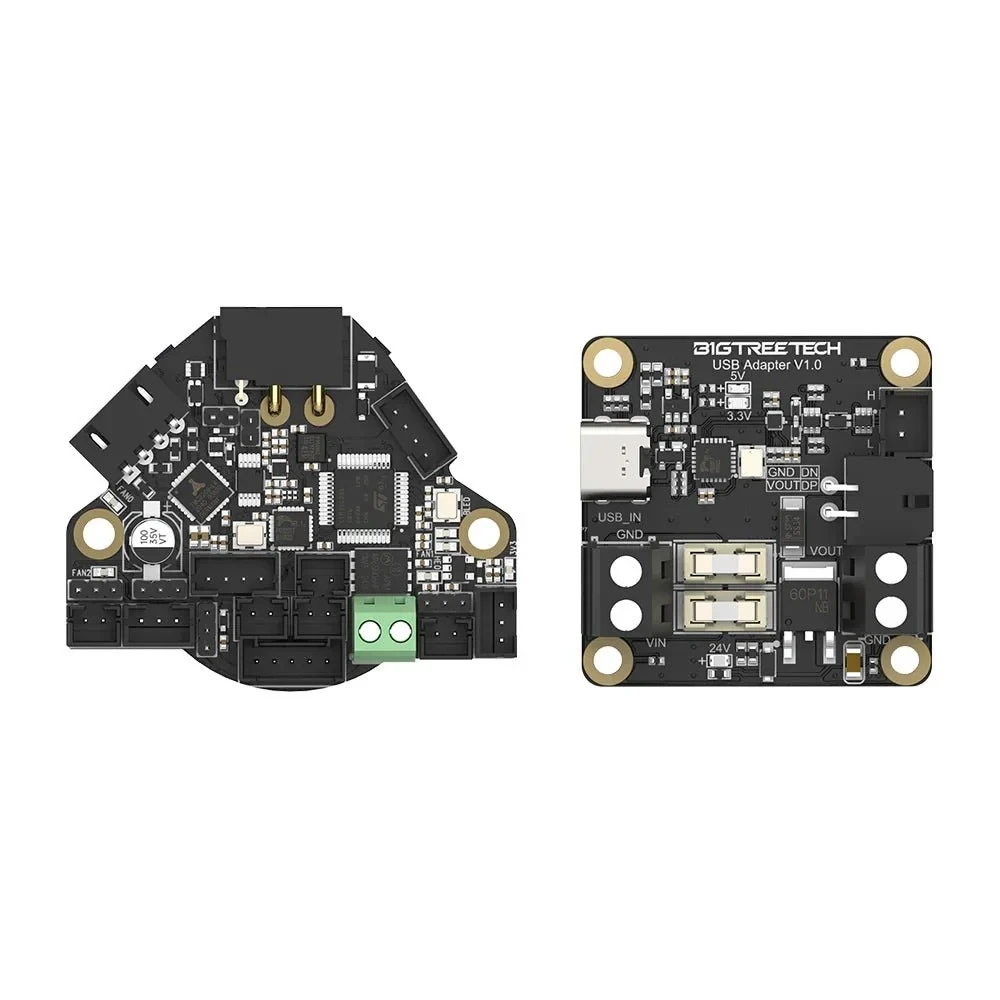

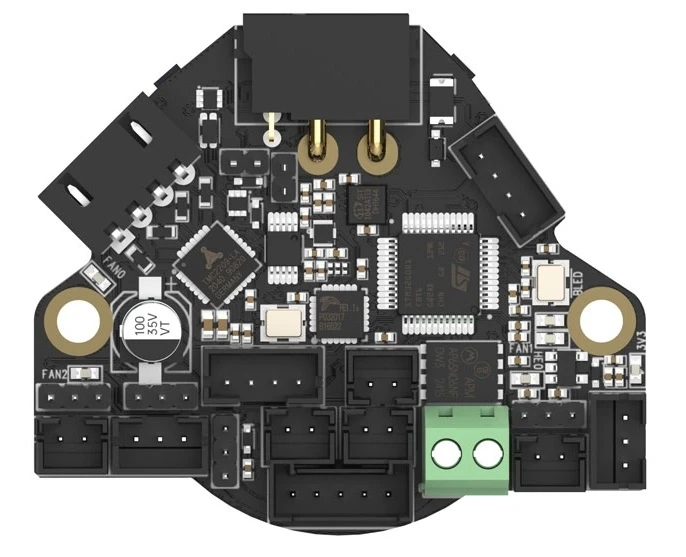

BIGTREETECH EBB 36 GEN2 V1.0
USB ve CAN Bağlantılı Yeni Nesil Klipper Baskı Kafası Toolboard Kartı
BIGTREETECH EBB 36 GEN2 V1.0, baskı kafasında bulunan elektronik bağlantıları tek bir kompakt kart üzerinde toplamak için geliştirilmiş yeni nesil bir Klipper toolboard çözümüdür. USB ve CAN Bus iletişimi arasında jumper ile seçim yapılabilen kart; ekstrüder motoru, hotend ısıtıcısı, termistör, fanlar, probe, filament sensörü, endstop, RGB ve I²C çevre birimlerini destekler. Gelişmiş giriş ve çıkış koruma devreleri, yüksek sıcaklıklı ve yoğun çalışan 3D yazıcı sistemlerinde kararlı bağlantı ve uzun süreli kullanım sağlar.
EBB 36 GEN2 Özellikleri
- 64MHz ARM Cortex-M0+ STM32G0B1CBT6 ana kontrolcü
- Jumper üzerinden seçilebilen USB veya CAN Bus iletişimi
- Ekstrüder step motor kontrolü için dahili TMC2209 sürücüsü
- PT1000 ve NTC hotend sıcaklık sensörü desteği
- 120W kapasiteye sahip 24V / 5A hotend ısıtıcı çıkışı
- 5V veya 24V seçilebilen üç adet PWM fan bağlantısı
- Hotend fan arızasını algılamaya uygun tachometer geri bildirimi
- BLTouch, BIQU MicroProbe ve 24V endüktif probe desteği
- Çevresel sensör ve Eddy sensörü bağlantıları için I²C portu
- Giriş ve çıkışlarda aşırı akım, sıcaklık ve ESD koruması
Teknik Özellikler ve Bağlantılar
| Parametre | Özellik / Veri |
|---|---|
| Ürün Grubu | Klipper Toolboard ve Baskı Kafası Genişleme Kartı |
| Tam Ürün Adı | BIGTREETECH EBB 36 GEN2 V1.0 |
| Marka | BIGTREETECH |
| Kart Sürümü | GEN2 V1.0 |
| Ana Kontrolcü | ARM Cortex-M0+ STM32G0B1CBT6 |
| Kontrolcü Frekansı | 64MHz |
| Giriş Gerilimi | DC 24–28V |
| Lojik Gerilim | DC 3.3V |
| İletişim Arayüzü | USB veya CAN Bus |
| CAN Sonlandırma | Jumper ile Etkinleştirilebilen 120R Direnç |
| Motor Sürücüsü | TMC2209 |
| Motor Bağlantısı | Sağ Açılı JST-XH Ekstrüder Motor Portu |
| Isıtıcı Çıkışı | 120W, 24V / 5A |
| Termistör Uyumluluğu | PT1000 ve NTC |
| Fan Çıkışları | FAN0 ve FAN1 2 Pin PWM, FAN2 3 Pin Tachometer |
| Fan Gerilimi | 5V veya 24V Jumper ile Seçilebilir |
| Probe Desteği | BIQU MicroProbe, BLTouch ve 24V Endüktif Probe |
| Switch Bağlantıları | Filament Sensörü ve Endstop |
| Ek Bağlantılar | RGB, I²C, USB/CAN Genişleme Portları |
| Kabin Sıcaklığı Testi | 75°C'ye Kadar |
| Firmware | Klipper |
| Paket Adedi | 1 Adet |

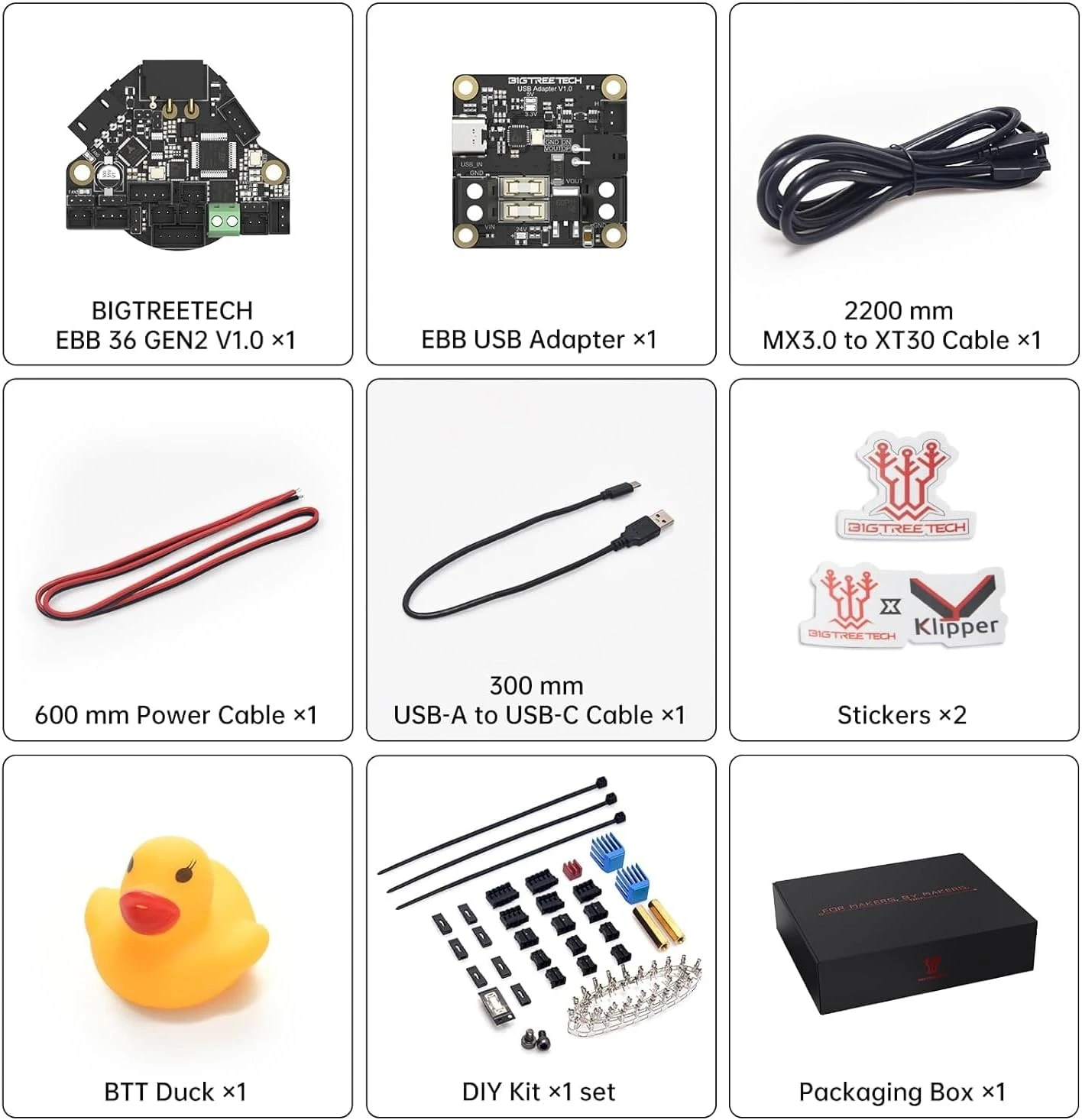

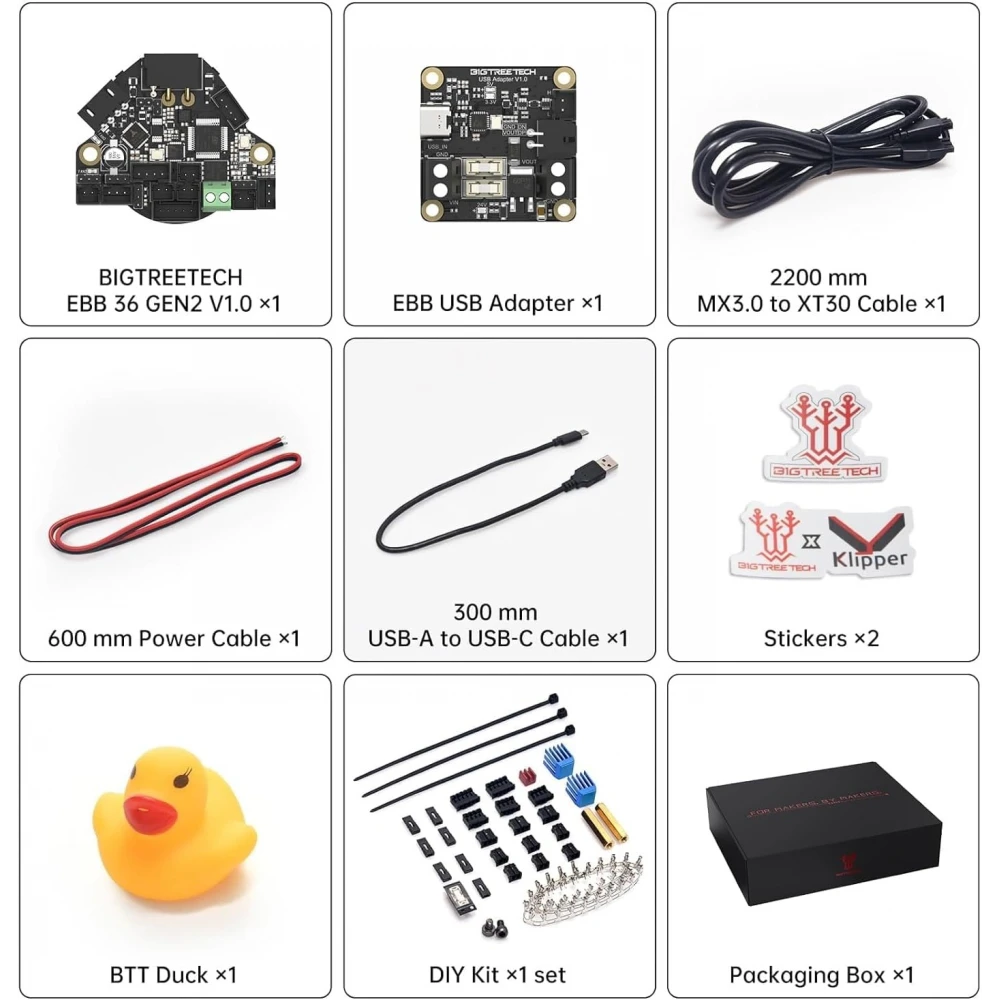

Paket Bilgileri1 Adet BIGTREETECH EBB 36 GEN2 V1.0
Sıkça Sorulan Teknik Sorular
BIGTREETECH EBB 36 GEN2 V1.0 ne işe yarar?
Baskı kafasındaki ekstrüder motoru, hotend, termistör, fan, probe ve sensör bağlantılarını merkezi biçimde yöneterek ana karta giden kablo sayısını azaltmaya yardımcı olur.
Kart hangi kontrolcüyü kullanır?
Kartta 64MHz hızında çalışan ARM Cortex-M0+ tabanlı STM32G0B1CBT6 ana kontrolcü bulunur.
USB ve CAN Bus iletişimini destekler mi?
Evet. Kart USB veya CAN Bus iletişim modunda kullanılabilir ve istenen bağlantı yöntemi jumper üzerinden seçilir.
CAN Bus sonlandırma direnci var mıdır?
Evet. CAN hattının son cihazı olarak kullanıldığında jumper ile etkinleştirilebilen 120R sonlandırma direnci bulunur.
Kartın çalışma gerilimi nedir?
BIGTREETECH EBB 36 GEN2 V1.0, DC 24V ile 28V arasındaki güç girişini destekler.
Hotend ısıtıcı çıkışı kaç watt destekler?
Isıtıcı çıkışı 24V ve 5A değerlerinde toplam 120W güç kapasitesine sahiptir.
PT1000 termistör kullanılabilir mi?
Evet. Harici termistör portu PT1000 ve NTC sıcaklık sensörleriyle uyumludur.
Kart üzerinde motor sürücüsü bulunur mu?
Evet. Ekstrüder step motorunun kontrolü için kart üzerinde dahili TMC2209 motor sürücüsü bulunur.
Kaç adet fan bağlanabilir?
Kartta iki adet 2 pin PWM fan çıkışı ve tachometer geri bildirimi sunan bir adet 3 pin fan çıkışı olmak üzere toplam üç fan portu bulunur.
Fan çıkışları 5V ve 24V destekler mi?
Evet. Her fan çıkışının çalışma gerilimi, kart üzerindeki ilgili jumper kullanılarak 5V veya 24V olarak seçilebilir.
Tachometer fan geri bildirimi ne sağlar?
Üç kablolu fanın dönme durumunun firmware tarafından izlenmesini ve hotend fanındaki çalışma problemlerinin algılanmasını sağlar.
Hangi probe sistemleri bağlanabilir?
BIQU MicroProbe, BLTouch ve 24V endüktif probe sistemleri kartın çoklanmış probe portu üzerinden kullanılabilir.
Filament sensörü ve endstop desteği var mıdır?
Evet. Kartta Filament ve Endstop olarak etiketlenmiş iki ayrı korumalı switch girişi bulunur.
I²C bağlantısı ne için kullanılır?
I²C portu, çevresel sensörler, Eddy akım sensörleri ve uyumlu ek modüllerin bağlanması için kullanılabilir.
Yüksek sıcaklıklı kabinde kullanılabilir mi?
Kart 75°C kabin sıcaklığına kadar test edilmiştir. Kabin sıcaklığı 60°C üzerine çıktığında karta aktif fan ile hava akışı sağlanması önerilir.
Hangi firmware ile uyumludur?
Kart, Klipper firmware altyapısıyla USB veya CAN Bus iletişim modunda yapılandırılabilir.
Paket içerisinde ne bulunur?
Paket içerisinde bir adet BIGTREETECH EBB 36 GEN2 V1.0 bulunur.
