5V 1A Röle Modülü

Güvenli Anahtarlama ve Elektriksel İzolasyon Çözümü

5V 1A röle modülü, düşük voltajlı mikrodenetleyici sinyalleri ile yüksek voltaj veya yüksek akım gerektiren cihazları kontrol etmek için tasarlanmış profesyonel bir anahtarlama birimidir. PC817 optokuplör tabanlı izolasyon mimarisi, kontrol devrenizi (Arduino, Raspberry Pi vb.) güç hattından gelebilecek elektriksel gürültü ve sıçramalardan korur. SPDT kontak yapısı sayesinde hem normalde açık hem de normalde kapalı devre kurmanıza imkan tanır. Akıllı ev sistemleri, endüstriyel otomasyon ve robotik projelerde güvenilir ve uzun ömürlü bir performans sergiler.

Öne Çıkan Donanım Avantajları ve Özellikler

• Opto-İzolasyon Güvenliği: PC817 entegresi ile kontrol ve güç devreleri arasında tam elektriksel yalıtım.
• Görsel Durum Takibi: Güç girişini belirten kırmızı LED ve röle çekme durumunu gösteren yeşil LED göstergeleri.
• Esnek Kontak Yapısı: COM, NO (Normalde Açık) ve NC (Normalde Kapalı) uçları ile çok yönlü devre tasarımı.
• TTL/CMOS Uyumluluğu: Mikrodenetleyici pinlerinden gelen 3.3V veya 5V mantıksal sinyallerle doğrudan kontrol.
• Hızlı Tepki Süresi: 10 milisaniyenin altındaki çekme ve 5 milisaniyenin altındaki bırakma süresiyle anlık tepki.
• Yüksek Anahtarlama Kapasitesi: AC 250V veya DC 30V seviyelerine kadar güvenli yük yönetimi.

Teknik Özellikler Tablosu

Bağlantı ve Uygulama Alanları

• Giriş Pinleri: VCC (5V Güç),GND (Toprak) ve IN (Sinyal girişi).
• Çıkış Klemensleri: COM (Ortak Uç),NO (Normalde Açık Kontak),NC (Normalde Kapalı Kontak).
• Akıllı Ev Projeleri: Lamba, vantilatör veya priz kontrol sistemleri.
• Endüstriyel Kontrol: PLC yardımcı devreleri ve sensör tabanlı aktüatör yönetimi.
• Tarım Teknolojileri: Otomatik sulama pompaları ve sera havalandırma sistemleri.

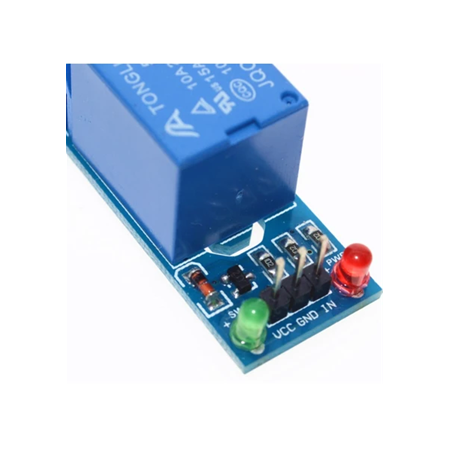

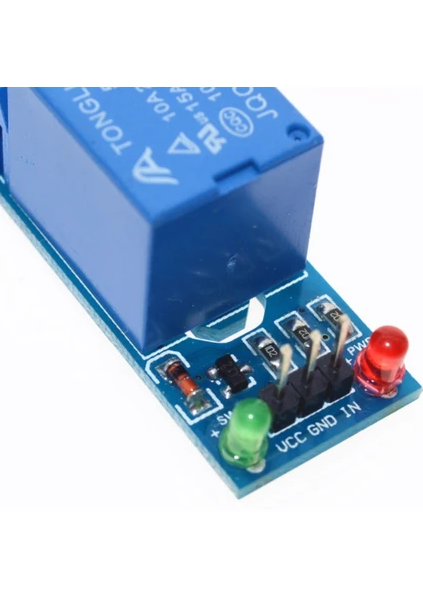

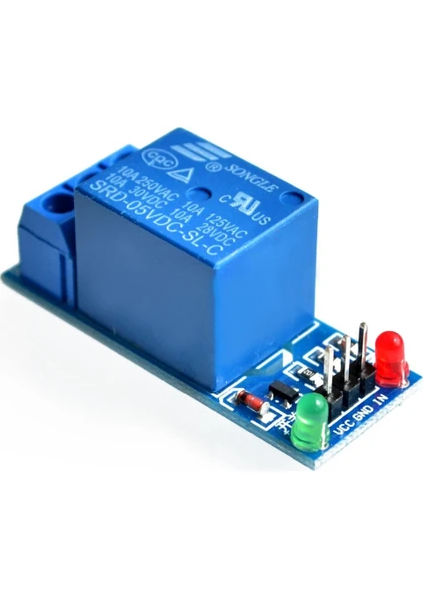

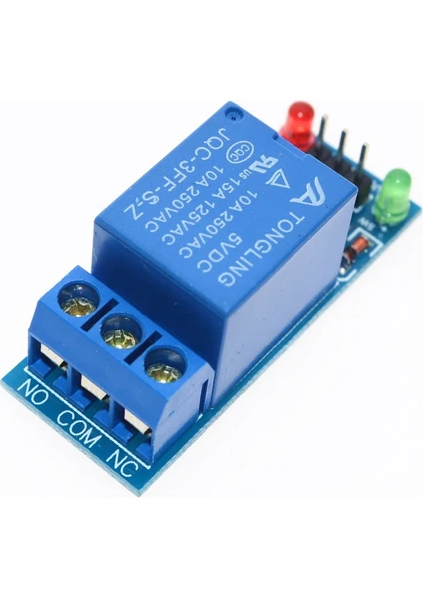

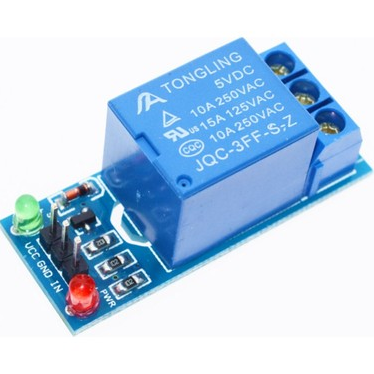

Görsel Referans

Paket Bilgileri
