MELLOW / ALPS-V6NOZZLE TEMASIYLA Z REFERANSI
Nozzle’ın tablaya temasını algılayan bir ölçüm yaklaşımı. Mellow ALPS-V6, uyumlu ALPS elektroniği ve yazıcı yapılandırmasıyla Z referanslama ve tabla ölçümünde kullanılan basınç sensörlü V6 radyatör seçeneğidir. Mekanik montajı, kontrol bağlantısını ve firmware ayarlarını birlikte planlayarak sisteminize entegre edebilirsiniz.
Üretici, ALPS basınç algılama sistemini otomatik Z referanslama ve mesh bed leveling için tanımlar. Nozzle ile tabla arasındaki temasın algılanması, yazıcının prob sinyalini kullanarak referans ve yüzey ölçümü yapmasına olanak verir.
Temas bilgisi hotend/nozzle üzerinden elde edilir. Radyatör ve sensör montajının sağlamlığı ölçümün tekrarlanabilirliği için önemlidir.
Uygun firmware yapılandırmasıyla temas sinyali Z ekseninin referans bulma işleminde değerlendirilebilir.
Prob verisi, firmware’in yüzey ölçümü ve mesh işlevlerinde kullanılabilir. İlk katman sonucu kurulum ve kalibrasyonla birlikte değerlendirilmelidir.
İşlev kaynağı: Mellow ALPS resmî ürün dokümanı.

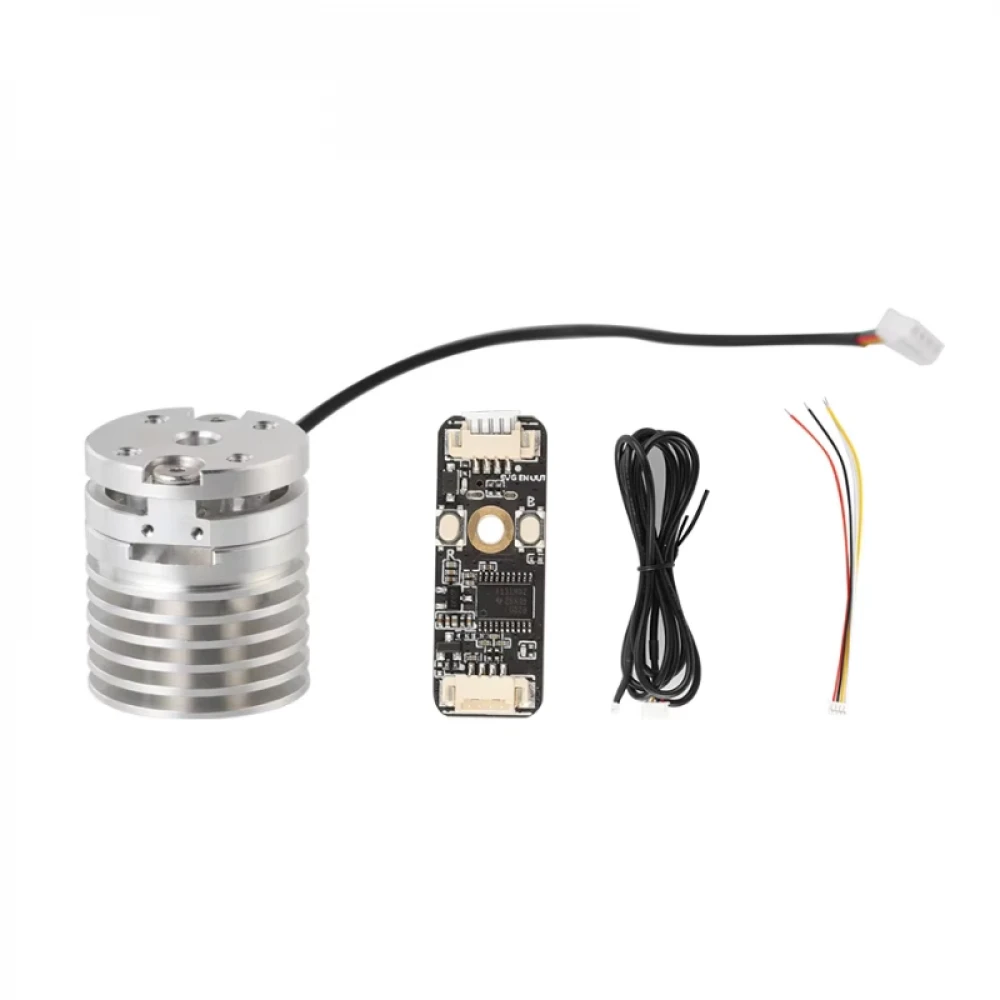

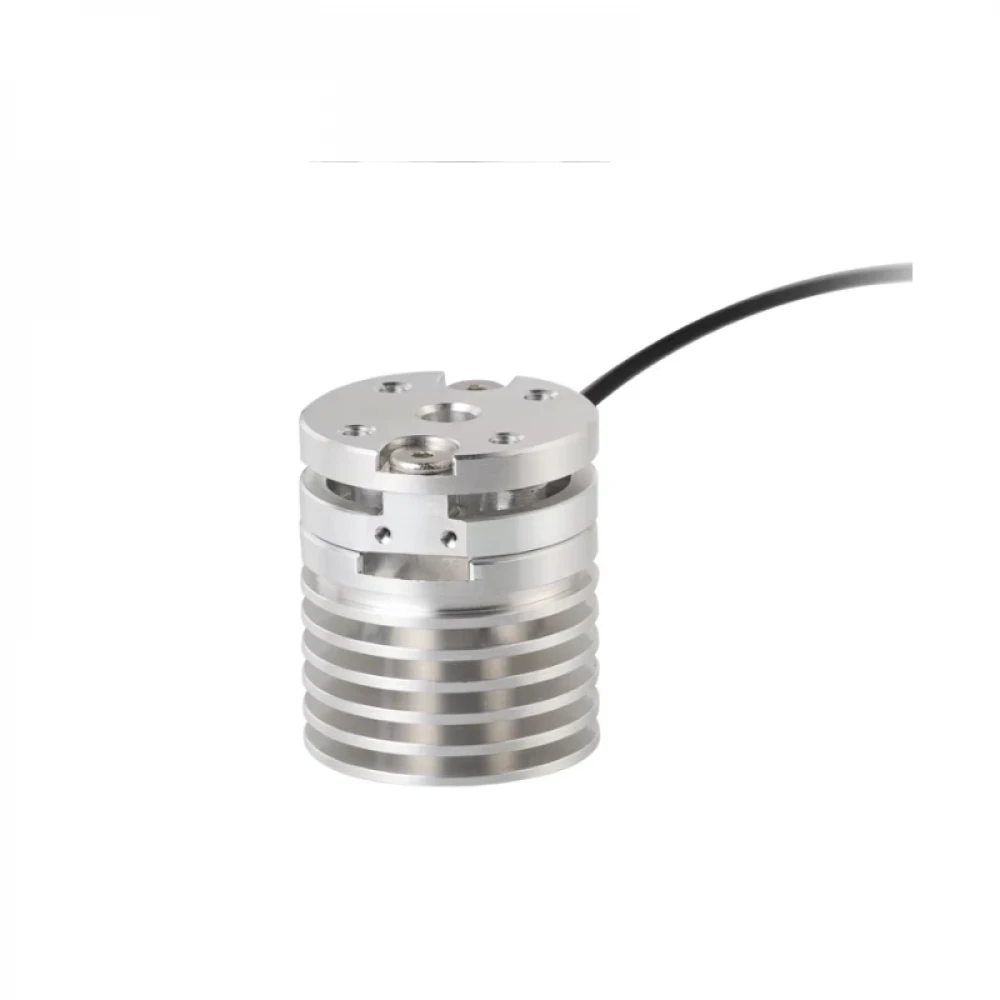

| Tam ürün adı | Mellow ALPS-V6 Akıllı Basınç Sensörlü Radyatör |
|---|---|
| Marka / model | Mellow / ALPS-V6 |
| Stok kodu | RHN-503882 |
| Ürün kaydındaki barkod | 8683801503882 |
| Parça türü | Basınç sensörlü V6 radyatör |
| Algılama amacı | Nozzle–tabla temasını algılama |
| Sistem işlevi | Z referanslama ve mesh bed leveling |
| Gerekli eşleşme | Uygun mekanik montaj, ALPS kontrol elektroniği ve firmware ayarları |
| Resmî yapılandırma rehberleri | Klipper, Marlin ve RepRapFirmware (RRF) |
Bağlantı anlatımı üreticinin ALPS modül ailesi dokümanına dayanır. Kontrol kartınızın revizyonunu ve sensör bağlantısını kullandığınız şemayla eşleştirin.
V6 mekanik uyumu: Mevcut hotend, taşıyıcı ve radyatör bağlantısını ürünün montaj yapısıyla karşılaştırın. Üreticinin 3D model ve hotend bilgi sayfası mekanik eşleştirme için başvuru noktasıdır.
Elektronik uyum: ALPS kontrol elektroniği; besleme, etkinleştirme ve prob sinyali bağlantılarıyla birlikte ele alınmalıdır. Resmî bağlantı rehberinde farklı kart/port örnekleri bulunur. Kart modelinizin pin adlarını ve bağlantı şemasını esas alın.
Yazılım uyumu: Klipper, Marlin ve RRF için üretici rehberleri vardır. Bu rehberler kullanılan kontrol kartına ve yazıcının mevcut ayarlarına uyarlanmalıdır.
Prob ve etkinleştirme pinleri ile Z referanslama yapılandırmasını kartınıza göre eşleştirin.
Prob girişini, etkinleştirme yöntemini ve tabla ölçümü seçeneklerini mevcut yazıcı ayarlarıyla birlikte düzenleyin.
OUT/EN pinlerini ve Z probu yapılandırmasını kullandığınız kart ve sistemle eşleştirin.
USB ayarı için bağlantı şartı: Üreticinin ALPS akışında yalnız Type-C bağlantısı yeterli değildir. Modülün ana kart veya toolboard bağlantısının ve yazılımdan etkinleştirilmesinin de tamamlanması gerekir. Elinizdeki kartın bağlantı biçimini resmî şemayla eşleştirin.
Tetikleme eşiği düşürüldüğünde sistem daha kolay tetiklenir; yükseltildiğinde tetiklemek için daha fazla temas etkisi gerekir. En düşük değeri seçmek her kurulum için doğru sonuç vermez. Mekanik yapı ve sinyal davranışına uygun eşiği kontrol ölçümleriyle belirleyin.
Nozzle ucundaki filament kalıntısı temas noktasını etkileyebilir. Üretici nozzle temizliği için silme işlevi kullanılmasını önerir. Ölçüm tekrarlanabilirliğini temiz uç ve tutarlı çalışma koşullarıyla değerlendirin.
Kurulum planlarken radyatör/sensör tarafını, kontrol elektroniğini ve yazıcı bağlantısını birlikte değerlendirin.
Kontrol kartı revizyonu, kablo uzunlukları ve ek aksesuar kapsamını RHN-503882 koduyla mağazaya teyit ettirebilirsiniz.
Uyumlu ALPS sistemiyle nozzle’ın tablaya temasını algılayarak Z referanslama ve mesh bed leveling işlemlerinde kullanılır.
Ürün adı basınç sensörlü V6 radyatör sürümünü tanımlar. Isıtıcı, termistör, heatbreak veya nozzle gibi diğer parçaların kapsamı ayrıca kontrol edilmelidir.
Taşıyıcı, radyatör bağlantısı ve hotend geometrisi birlikte eşleşmelidir. Mekanik uyumun yanında ALPS elektroniği ve firmware yapılandırması da gerekir.
Üreticinin ALPS için Klipper yapılandırma rehberi bulunur. Prob ve etkinleştirme pinleri kullanılan kontrol kartına göre düzenlenmelidir.
Evet. Üretici her iki firmware için ayrı yapılandırma sayfaları sunar. Kart pinleri ve yazıcının mevcut prob ayarları ilgili rehberle eşleştirilmelidir.
Üreticinin açıklamasına göre yeterli değildir. İlgili ALPS modülünün ana kart veya toolboard bağlantısı ve yazılımdan etkinleştirilmesi gerekir.
Daha düşük eşik daha kolay tetiklemeye, daha yüksek eşik daha fazla temas etkisi gereksinimine karşılık gelir. Uygun değer kurulum üzerinde kontrol edilmelidir.
Evet. Nozzle üzerinden temas algılanması, montaj ve ilk katman kontrolünü ortadan kaldırmaz. Firmware kalibrasyonunu ve ölçüm tekrarlanabilirliğini değerlendirin.
Verilen resmî ALPS dokümanı Z referanslama ve tabla ölçümünü tanımlar. Filament tıkanıklığı tespiti veya nozzle içi akış basıncı takibi bu ürün için doğrulanmış özellik olarak belirtilmiyor.
Hotend bağlantısı, kontrol kartı modeli/revizyonu, firmware ve paket aksesuar kapsamı birlikte kontrol edilmelidir. Ürün kodu RHN-503882 olarak listelenir.
