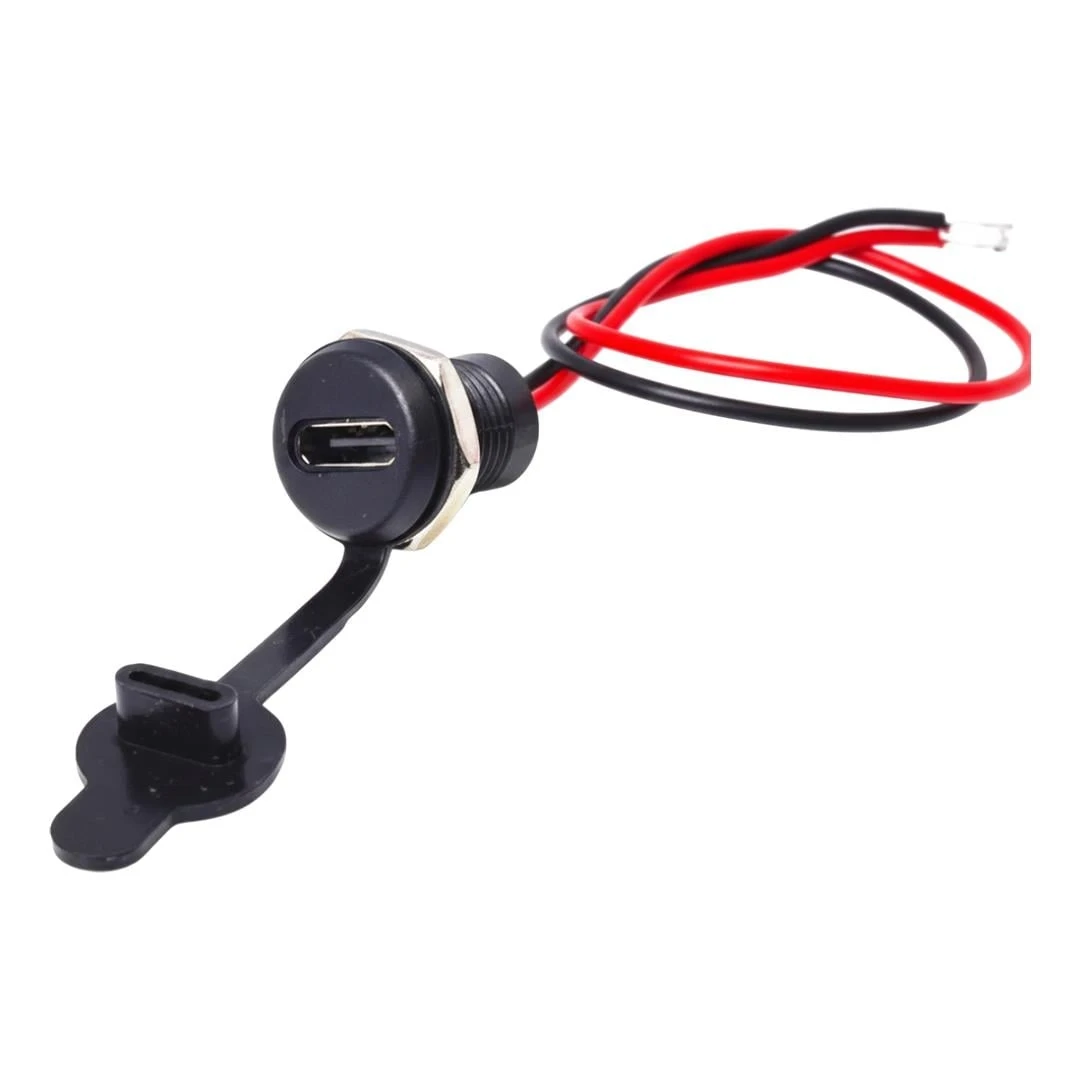

IC-266T-1 Pano Tipi Type-C Şase Dişi 2P Şarj Bağlantı Modülü
Dış Kasalara Uygun Vida Montaj Yuvalı ve Kolay Güç Girişi Altyapısı
IC-266T-1 pano tipi Type-C dişi şasi modülü, kendi yaptığınız elektronik projelerde, 3D yazıcı dış kasalarında, güç kutularında ve prototip cihazlarda modern bir şarj ve güç giriş soketi oluşturmak için tasarlanmıştır. Üzerinde yer alan entegre vida kulakçıkları sayesinde panel, sac veya plastik kutu çeperlerine dışarıdan vidalanarak rijit bir şekilde sabitlenebilir. Arka kısmındaki iki pinli (2P) artı ve eksi lehim bağlantı noktası, karmaşık veri yollarıyla uğraşmadan sadece doğrudan güç beslemesi sağlamak isteyenler için montaj sürecini son derece basitleştirir.
Pano Tipi Type-C Modülü Öne Çıkan Özellikler
- Entegre Şase Kulakçıkları: Cihaz kutularına veya panolara somunlu vida yardımıyla tam rijit ve sallantısız sabitleme imkanı.
- Sadece Güç Odaklı 2P Yapı: Veri hatlarından arındırılmış, doğrudan artı ve eksi bağlantı ucuyla güvenli ve kararlı şarj altyapısı.
- Evrensel Type-C Dişi Arayüz: Çift yönlü takılabilen modern Type-C kabloları ile tam uyumluluk ve yüksek akım taşıma kapasitesi.
- Dayanıklı Soket İç Yapısı: Sık takıp çıkarma döngülerine karşı mekanik aşınması minimuma indirilmiş metal muhafazalı konnektör.
- Geniş Donanım Uygulaması: Akıllı güç kutuları, DIY projeleri, laboratuvar cihazları ve 3D yazıcı kablo koruma kutuları için ideal tasarım.
Modül Teknik Özellikleri
| Parametre | Özellik / Veri |
|---|---|
| Ürün Modeli | IC-266T-1 Serisi |
| Bağlantı Türü | Type-C Şase Dişi (Female Jack) |
| Montaj Tipi | Pano / Panel Tipi Kulakçıklı Vida Bağlantısı |
| Bağlantı Pin Sayısı | 2 Pin (2P - Sadece VCC Artı ve GND Eksi Güç Hatları) |
| Arka Arayüz Formu | Kablo Bağlantısına Uygun Hazır Güç Lehim Pedleri |
| Kullanım Amacı | Güç Girişi, Şarj Bağlantısı ve DC Besleme Revizyonları |
| Gövde Muhafazası | Mekanik Dirençli Metal Kaplama Konnektör ve Koruyucu Çeper |
Montaj ve Lehimleme Notu: Arka kısımdaki lehim pedlerine kablo bağlantısı yaparken artı (VCC) ve eksi (GND) kutupların doğruluğunu multimetre yardımıyla veya ürün şemasından mutlaka teyit ediniz. Ters bağlantı yapılması besleyeceğiniz elektronik devre kartına kalıcı hasar verebilir. Pano üzerine montaj yaparken vidaları soket gövdesini çatlatmayacak şekilde dengeli bir torkla sıkınız. Kısa devre risklerinin önüne geçmek amacıyla lehimleme işlemi bittikten sonra açıkta kalan kablo uçlarını daralan makaron veya yalıtkan silikon ile izole etmeniz önemle tavsiye edilir.
Paket BilgileriPaket içeriği:
1 Adet IC-266T-1 Pano Tipi Type-C Şase Dişi 2P Şarj Bağlantı Modülü
