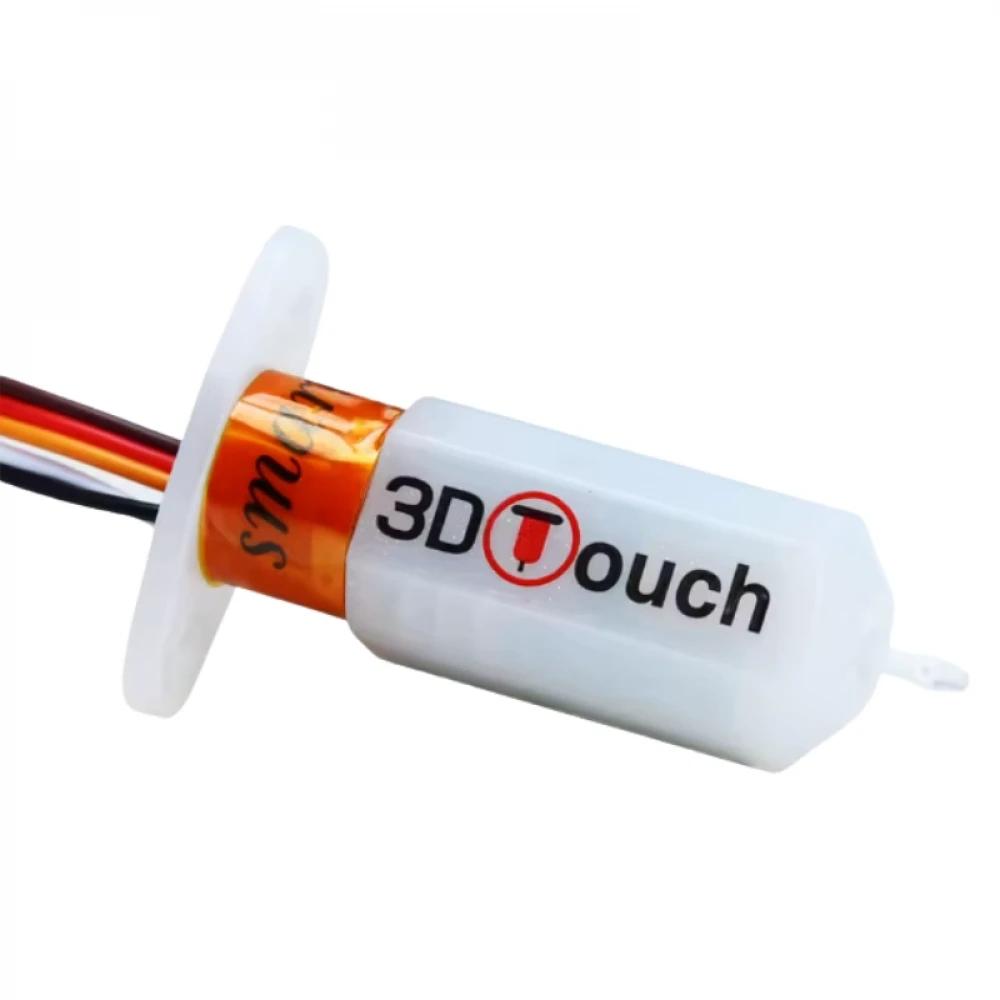

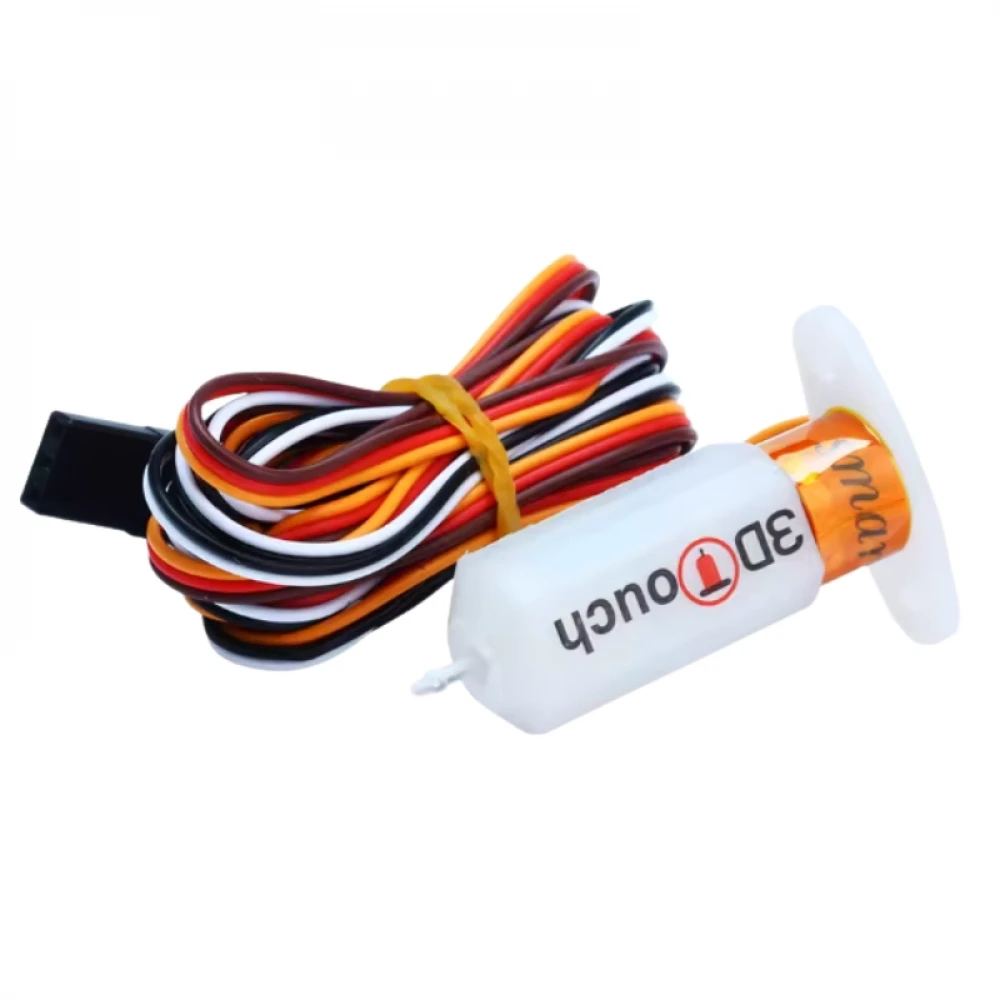

Trianglelab 3D Touch Otomatik Tabla Seviyeleme Sensörü
Tüm Tabla Yüzeylerinde Yüksek Hassasiyet ve Kusursuz İlk Katman
Trianglelab 3D Touch, 3D yazıcı tablarındaki mikron düzeyindeki eğimleri, yüzey dalgalanmalarını ve seviye farklarını otomatik olarak algılayarak kusursuz bir ilk katman yapışması sağlayan yüksek hassasiyetli seviyeleme sensörüdür. Hall effect prensibiyle çalışan gelişmiş optik-manyetik yapısı sayesinde cam, PEI, yay çeliği, alüminyum ve mıknatıslı tabalar dahil olmak üzere tüm baskı yüzeylerinde üst düzey tekrarlanabilirlik (repeatability) sunar.
Kusursuz İlk Katman Sağlayan Teknik Özellikler
- Cam, PEI, çelik, manyetik ve alüminyum tüm tabla yüzeyleriyle tam uyum
- 0.005 mm'ye varan yüksek tekrarlanabilirlik (repeatability) ve ölçüm hassasiyeti
- Hall effect algılama mekanizması ile istikrarlı ve hızlı z-ekseni kalibrasyonu
- Marlin, Klipper, RepRap ve Smoothieware yazılımlarıyla geniş uyumluluk
- Ender 3, CR-10, Prusa i3 ve özel RepRap tasarımları için ideal yükseltme
- Olası tabla çarpmalarında hasarı önleyen esnek polikarbonat ölçüm iğnesi
- Gelişmiş kablolama kiti ile kolay bağlantı ve pratik montaj imkanı
- Baskı hatalarını ve ilk katman sökülmelerini en aza indiren kararlı yapı
Uyumluluk ve Teknik Özellikler
| Parametre | Özellik / Veri |
|---|---|
| Ürün Grubu | Elektronik Bileşenler ve Tabla Seviyeleme Sensörleri |
| Tam Ürün Adı | Trianglelab 3D Touch Otomatik Tabla Seviyeleme Sensörü |
| Marka | Trianglelab |
| Çalışma Prensibi | Hall Effect ve Solenoid Kontrollü Mekanik Dokunma |
| Ölçüm Hassasiyeti (Standart Sapma) | ~0.005 mm |
| Uyumlu Tabla Yüzeyleri | Cam, PEI, Yay Çeliği, Alüminyum, Karbon Fiber ve Mıknatıs |
| Çalışma Voltajı | 5V DC |
| Kablo Bağlantı Arayüzü | 3-Pin (Güç/Sinyal) + 2-Pin (Z-Min / Tetikleme) |
| Uyumlu Yazılımlar (Firmware) | Marlin, Klipper, RepRapFirmware, Smoothieware |
| Uyumlu 3D Yazıcılar | Creality Ender serisi, CR-10 serisi, Prusa i3, Anycubic ve Custom RepRap |
| İğne (Probe) Malzemesi | Yüksek Dayanıklı Yarı Saydam Polikarbonat |
| Ürün Durumu | Orijinal Trianglelab Yükseltme ve Kalibrasyon Parçası |
| Toplam Paket Bileşeni | Sensör, Uzatma Kabloları, Yedek İğne ve Montaj Seti |
Paket Bilgileri1 Adet Trianglelab 3D Touch Sensör
1 Adet Uzatma Kablosu Seti (3-Pin + 2-Pin)
1 Adet Yedek Polikarbonat Ölçüm İğnesi
Montaj Vidaları, Somunları ve Yay Seti
Sıkça Sorulan Teknik Sorular
Trianglelab 3D Touch sensör ne işe yarar ve nasıl çalışır?
3D Touch, 3D yazıcı tablarındaki mikron düzeyindeki eğim ve düzensizlikleri algılayarak yazılımın (firmware) ilk katmanı basarken Z eksenini dinamik olarak telafi etmesini sağlar. İçerisindeki solenoid iğneyi aşağı indirir ve tabaya temas ettiğinde Hall effect (manyetik algılama) prensibiyle tetiklenerek hassas konum verisi gönderir.
Bu sensör hangi tabla yüzeylerinde kullanılabilir?
Fiziksel dokunma (mekanik temas) prensibiyle çalıştığı için cam, PEI kaplı yay çeliği, alüminyum, karbon fiber, FR4 veya manyetik sticker gibi tüm baskı tabla yüzeylerinde kusursuz şekilde çalışır.
Trianglelab 3D Touch, indüksiyon veya kapasitif sensörlerden neden daha avantajlıdır?
İndükleyici (sadece metalleri algılayan) veya kapasitif (nem ve sıcaklıktan etkilenen) sensörlerin aksine 3D Touch, yüzey malzemesinden, ortam sıcaklığından veya nemden etkilenmeden sabit ve yüksek hassasiyetli ölçüm sunar.
Hangi 3D yazıcı modelleriyle uyumludur?
Creality Ender 3, Ender 3 V2, Ender 5, CR-10 serisi, Prusa i3, Anycubic Mega/Vyper serileri ve özel tasarım RepRap veya Voron gibi anakartında serbest prob veya Z-min portu bulunan hemen hemen tüm FDM 3D yazıcılarla uyumludur.
Marlin ve Klipper yazılımlarıyla uyumlu mudur?
Evet, hem Marlin hem de Klipper dökümantasyonlarında standart BLTouch / 3D Touch protokolü olarak tam desteklenir. Yazılım yapılandırma dosyalarında gerekli BLTouch satırlarını aktif hale getirmek yeterlidir.
Sensör iğnesinin (probe pin) plastik/polikarbonat olmasının sebebi nedir?
İğnenin esnek ve dayanıklı polikarbonat malzemeden üretilmesi, olası bir donanım arızasında veya yanlış Z-Offset kalibrasyonunda iğnenin tabaya sertçe çarpması durumunda tabanın ve nozülün zarar görmesini engeller; iğne bükülerek koruma sağlar.
Sensörün Z-Offset kalibrasyonu neden ve nasıl yapılır?
Z-Offset, sensörün tetiklendiği nokta ile nozülün tam ucu arasındaki dikey mesafe farkıdır. Montaj sonrası yazıcı arayüzünden veya dilimleyici konsolundan kağıt testi yapılarak bu değer sıfırlanmalı ve hafızaya (EEPROM) kaydedilmelidir.
Ana karta bağlantı yaparken pin diziliminde nelere dikkat edilmelidir?
Sensör kablosu genellikle 3-pin (5V, GND, Sinyal/Servo) ve 2-pin (GND, Z-Min/Prob tetikleme) olarak ikiye ayrılır. Ana kartınızın marka ve modeline göre pin dizilimlerinin (özellikle 5V ve GND pinlerinin) doğru sırada takıldığı mutlaka kontrol edilmelidir.
Ölçüm hassasiyeti ve tekrarlanabilirlik (repeatability) performansı nasıldır?
Trianglelab 3D Touch, yüksek kaliteli iç bileşenleri ve optik-manyetik algılama yapısı sayesinde yaklaşık 0.005 mm gibi çok düşük bir standart sapma ile üst düzey tekrarlanabilirlik performansı sunar.
Paket içeriğinde neler bulunmaktadır?
Paket içerisinde 1 adet Trianglelab 3D Touch sensör, uzatma kablo seti, yedek polikarbonat ölçüm iğnesi ve montaj için gerekli vida, somun ile yay takımı yer almaktadır.
