Marka: RhinoLab
JST-XH 2.54mm 26AWG 4Pin 20cm - Dişi Erkek Takım, elektronik cihazlar ve modüller arasında düzenli, sökülebilir ve polarize dört hatlı bağlantı oluşturmak için kullanılan kablolu konnektör setidir. Takım içerisinde 4 pin dişi ve erkek konnektör, bunlara bağlı 26AWG kablolar bulunur.
Ürün Kodu: RHN-523040

JST-XH 2.54mm 26AWG 4Pin 20cm - Dişi Erkek Takım

Name: JST-XH 2.54mm 26AWG 4Pin 20cm - Dişi Erkek Takım
Brand: RhinoLab
SKU: RHN-523040
Price: 48.37 TRY
Availability: InStock

48,37 TL

5,08 TL 'den başlayan taksitlerle

Adet

Fiyat Alarmı

Hızlı Gönderi

Güvenli Alışveriş

İade ve Değişim

JST-XH TİPİ • 4 PIN

JST-XH 2.54mm 26AWG 4Pin 20cm - Dişi Erkek Takım

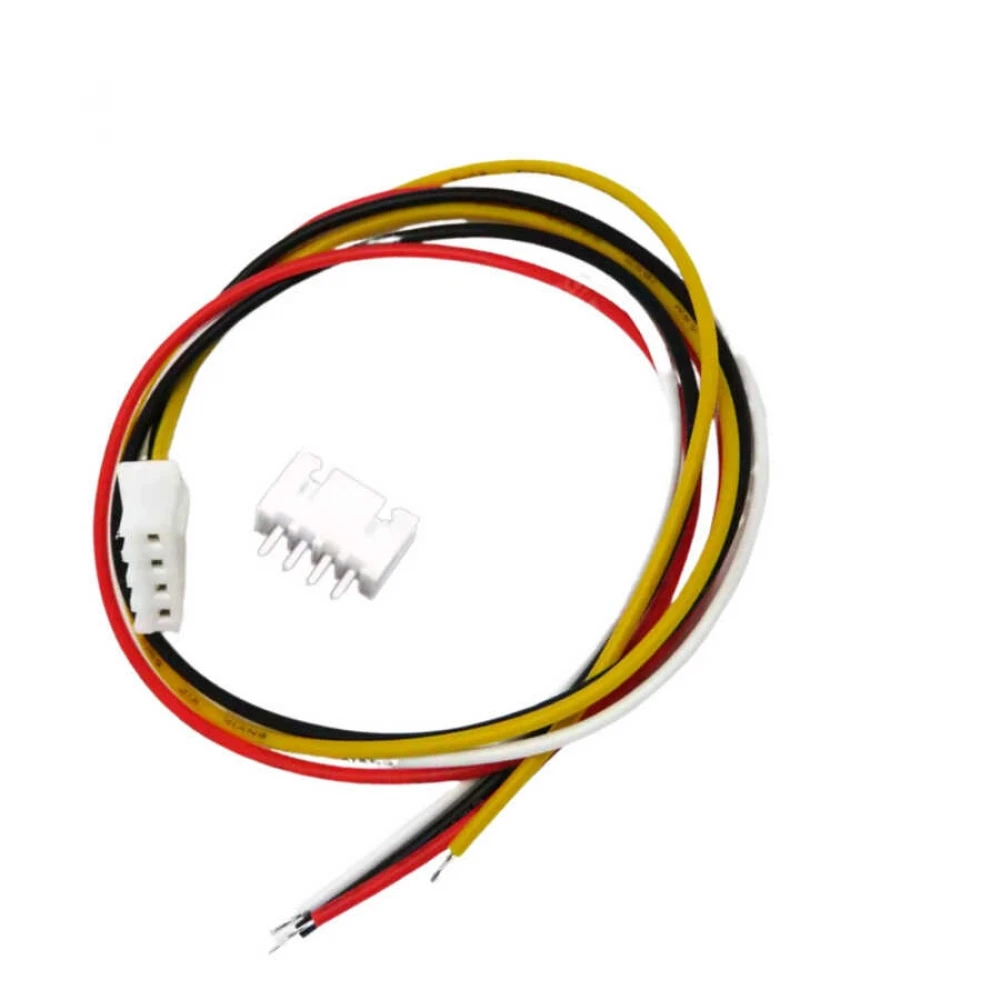

26AWG kablolara bağlı yaklaşık 20 cm uzunluğunda erkek konnektör ve kablosuz dişi soketten oluşan dört pinli elektronik bağlantı takımı.

✓4 Pin✓26AWG✓20 cm Kablolu Erkek✓Kablosuz Dişi Soket

Düzenli ve Sökülebilir Elektronik Bağlantı

JST-XH 2.54mm 26AWG 4Pin 20cm - Dişi Erkek Takım, elektronik cihazlar ve modüller arasında düzenli, polarize ve sökülebilir dört hatlı bağlantı oluşturmak için kullanılan konnektör setidir. Ürün; kablolu erkek konnektör ve kablosuz dişi soketten oluşur.

4 PIN

Dört Bağımsız Hat Dört pinli yapı; güç, toprak, kontrol ve sinyal hatlarının tek bağlantı üzerinden taşınmasına olanak verir.

26

26AWG Kablo Erkek konnektör tarafında elektronik ve cihaz içi bağlantılara uygun 26AWG kablolar bulunur.

20 cm

Kablolu Erkek Taraf Erkek konnektör yaklaşık 20 cm uzunluğundaki dört damarlı kabloya hazır olarak bağlıdır.

SOKET

Kablosuz Dişi Taraf Dişi taraf yalnızca plastik soketten oluşur; üzerinde kablo veya krimplenmiş terminal bulunmaz.

4 HatTek Konnektör Takımında

Güç ve Sinyal Bağlantıları İçin Pratik Çözüm

Dört damarlı kablo yapısı uygun elektriksel sınırlar içerisinde güç, toprak, veri, sensör veya kontrol sinyallerinin taşınmasında kullanılabilir. Kablo renkleri evrensel bir bağlantı sırasını garanti etmediğinden pin dizilimi cihaz şemasına göre kontrol edilmelidir.

Öne Çıkan Özellikleri

JST-XH tipi dört pinli bağlantı yapısı
Piyasada 2.54 mm olarak adlandırılan pin aralığı
Erkek tarafta 26AWG bağlantı kabloları
Erkek tarafta yaklaşık 20 cm kablo uzunluğu
Dişi tarafta kablosuz plastik soket
Dört ayrı elektrik hattı
Polarize gövdeyle doğru bağlantı yönüne yardımcı tasarım
Sökülebilir elektronik bağlantılar için uygunluk
3D yazıcı ve CNC sistemlerinde kullanılabilir
Step motor ve sensör bağlantılarına uygun yapı
Robotik ve elektronik projelerde kullanılabilir
Kompakt cihaz içi kablolamaya uygunluk

Teknik Özellikler

Ürün Adı	JST-XH 2.54mm 26AWG 4Pin 20cm - Dişi Erkek Takım
Konnektör Tipi	JST-XH tipi
Piyasadaki Pin Aralığı Tanımı	2.54 mm
XH Serisi Nominal Pin Aralığı	2.50 mm
Pin Sayısı	4 pin
Hat Sayısı	4
Erkek Taraf	26AWG, yaklaşık 20 cm kablolu
Dişi Taraf	Kablosuz, yalnızca soket
Kablo Kesiti	26AWG
Kablo Uzunluğu	Yaklaşık 20 cm
Bağlantı Özelliği	Polarize ve sökülebilir
Kullanım Türü	Düşük güçlü elektronik güç ve sinyal bağlantıları
Uygulamalar	3D yazıcı, step motor, sensör, LED, kontrol kartı ve robotik sistemler
Paket İçeriği	1 adet kablolu erkek konnektör ve 1 adet kablosuz dişi soket

Kullanım Alanları

Dört hatlı güç veya sinyal bağlantısı gerektiren elektronik projelerde kullanılabilir. Konnektörün mekanik yapısı, pin sıralaması ve elektriksel sınırları bağlantı yapılacak cihazla karşılaştırılmalıdır.

3D Yazıcılar

Step Motorlar

Sensör Modülleri

Kontrol Kartları

LED Sistemleri

Robotik Projeler

CNC Sistemleri

Elektronik Prototipler

Bağlantı ve Montaj Bilgileri

Dişi Soketin Terminalleri Ayrı Hazırlanmalıdır

Dişi taraf yalnızca plastik soket gövdesinden oluşur. Üzerinde kablo veya metal terminal bulunmaz. Kullanım için uyumlu metal terminallerin uygun kablolara doğru şekilde krimplenmesi ve ardından dişi soket yuvalarına yerleştirilmesi gerekebilir.

Dişi soket üzerinde kablo ve krimplenmiş terminal bulunmadığını dikkate alın.

Güç vermeden önce pozitif, negatif ve sinyal hatlarının doğru pinlere bağlandığını kontrol edin.

Konnektörü sökerken kablodan çekmeyin; plastik gövdeleri tutarak bağlantıyı ayırın.

Önemli: Kablo renkleri evrensel bir pin sırası veya elektriksel görev belirtmez. Bağlantı yapılmadan önce pin dizilimi multimetre ve cihaz bağlantı şemasıyla doğrulanmalıdır. Ürün piyasada 2.54 mm olarak adlandırılsa da orijinal JST XH serisinin nominal pin aralığı 2.50 mm’dir. PH, ZH, VH ve benzer görünümlü diğer konnektörler doğrudan uyumlu kabul edilmemelidir.

Paket İçeriği

JST-XH Tipi 4 Pin Dişi Erkek Takım

Paket içerisinde 26AWG kablolara bağlı yaklaşık 20 cm uzunluğunda erkek konnektör ve kablosuz dişi soket bulunur.

1 Adet 4 Pin Erkek Konnektör – 26AWG, Yaklaşık 20 cm Kablolu

1 Adet 4 Pin Dişi Soket – Kablosuz

Paket bilgisi: Dişi soket üzerinde kablo ve krimplenmiş metal terminal bulunmaz. Dişi soketi kablolamak için uygun metal terminallerin ayrıca temin edilmesi gerekebilir.

Sıkça Sorulan Sorular

Ürünün hangi tarafı kabloludur?

Erkek konnektör tarafı 26AWG kablolarla hazır şekilde kablolanmıştır. Kablo uzunluğu yaklaşık 20 cm’dir.

Dişi soket kablolu mudur?

Hayır. Dişi taraf yalnızca boş plastik soketten oluşur. Üzerinde kablo veya krimplenmiş metal terminal bulunmaz.

Dişi soketi kullanmak için terminal gerekir mi?

Evet. Dişi sokete kablo bağlantısı yapılacaksa uyumlu metal terminallerin kablolara krimplenerek soket yuvalarına takılması gerekir. Terminaller paket içeriğinde özellikle belirtilmedikçe dahil kabul edilmemelidir.

Ürün kaç pinlidir?

Ürün dört pinlidir ve dört ayrı elektriksel hattın taşınmasına olanak verir.

Kablonun kesiti nedir?

Erkek konnektör tarafında 26AWG kesitinde bağlantı kabloları bulunmaktadır.

Kablo uzunluğu ne kadardır?

Erkek konnektöre bağlı kabloların uzunluğu yaklaşık 20 cm’dir. Üretim toleransları nedeniyle küçük ölçü farklılıkları olabilir.

Pin aralığı 2.54 mm mi, 2.50 mm mi?

Bu ürün tipi piyasada yaygın olarak JST-XH 2.54 mm adıyla satılmaktadır. Orijinal JST XH serisinin teknik olarak belirtilen nominal pin aralığı ise 2.50 mm’dir.

3D yazıcılarda kullanılabilir mi?

Evet. Soket yapısı, pin sırası, kablo kesiti ve elektriksel özellikleri uyumluysa 3D yazıcıların motor, sensör, kontrol kartı ve benzeri bağlantılarında kullanılabilir.

Step motor kablosu olarak kullanılabilir mi?

Dört hatlı step motorlarda soket yapısı ve elektriksel özellikler uyumluysa kullanılabilir. Motor bobin çiftleri ve pin sıralaması bağlantıdan önce mutlaka doğrulanmalıdır.

Kablo renkleri standart bağlantı sırasını gösterir mi?

Hayır. Kablo renkleri evrensel olarak pozitif, negatif veya sinyal görevini garanti etmez. Her pin cihazın bağlantı şemasına göre kontrol edilmelidir.

PH veya ZH serisi soketlerle uyumlu mudur?

Hayır. XH, PH, ZH, VH ve diğer konnektör ailelerinin pin aralıkları ve gövde şekilleri farklıdır. Görsel olarak benzeseler bile doğrudan uyumlu kabul edilmemelidir.

JST-XH 2.54mm 26AWG 4Pin 20cm - Dişi Erkek Takım: 26AWG kablolara bağlı yaklaşık 20 cm uzunluğundaki erkek konnektör ve kablosuz dişi soketten oluşur. 3D yazıcı, step motor, sensör, kontrol kartı, LED, CNC ve robotik elektronik bağlantılarda kullanılabilir.
