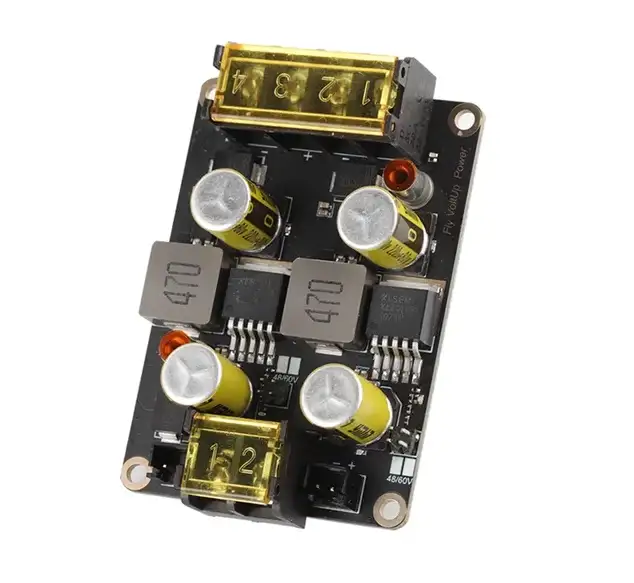

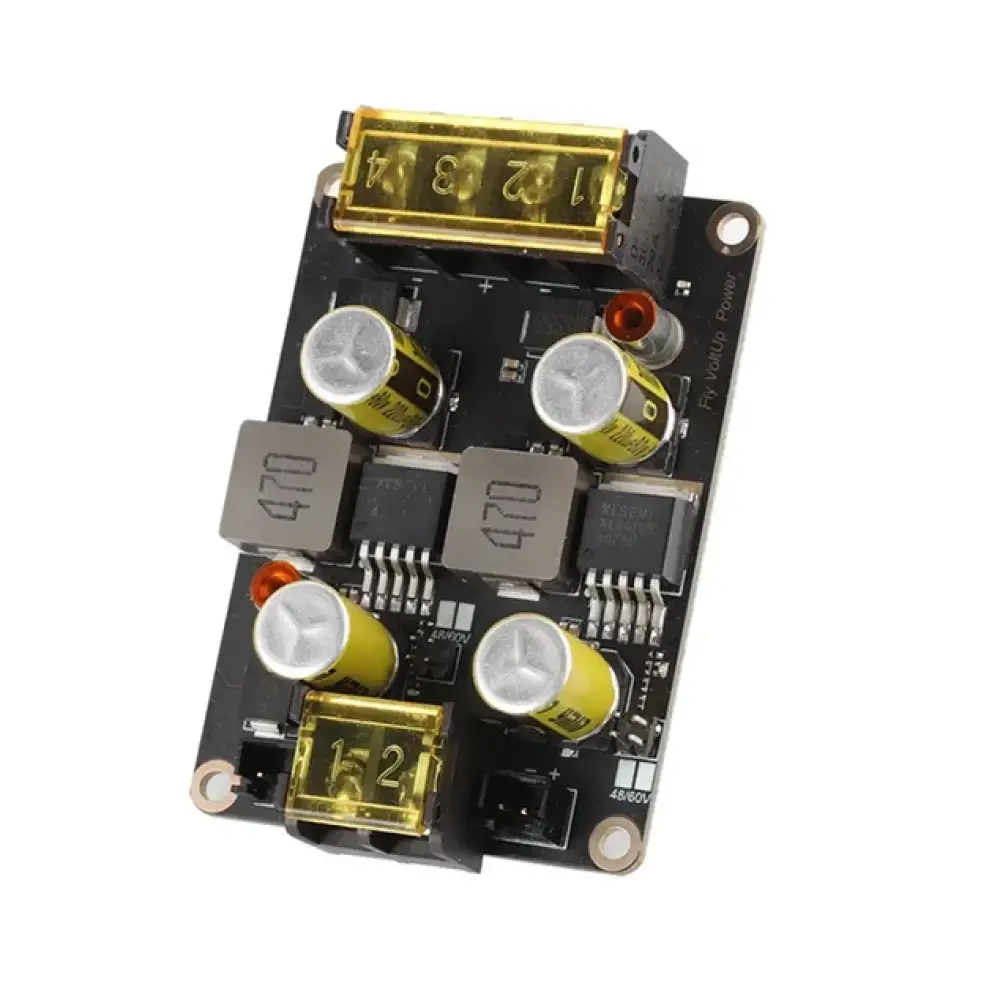

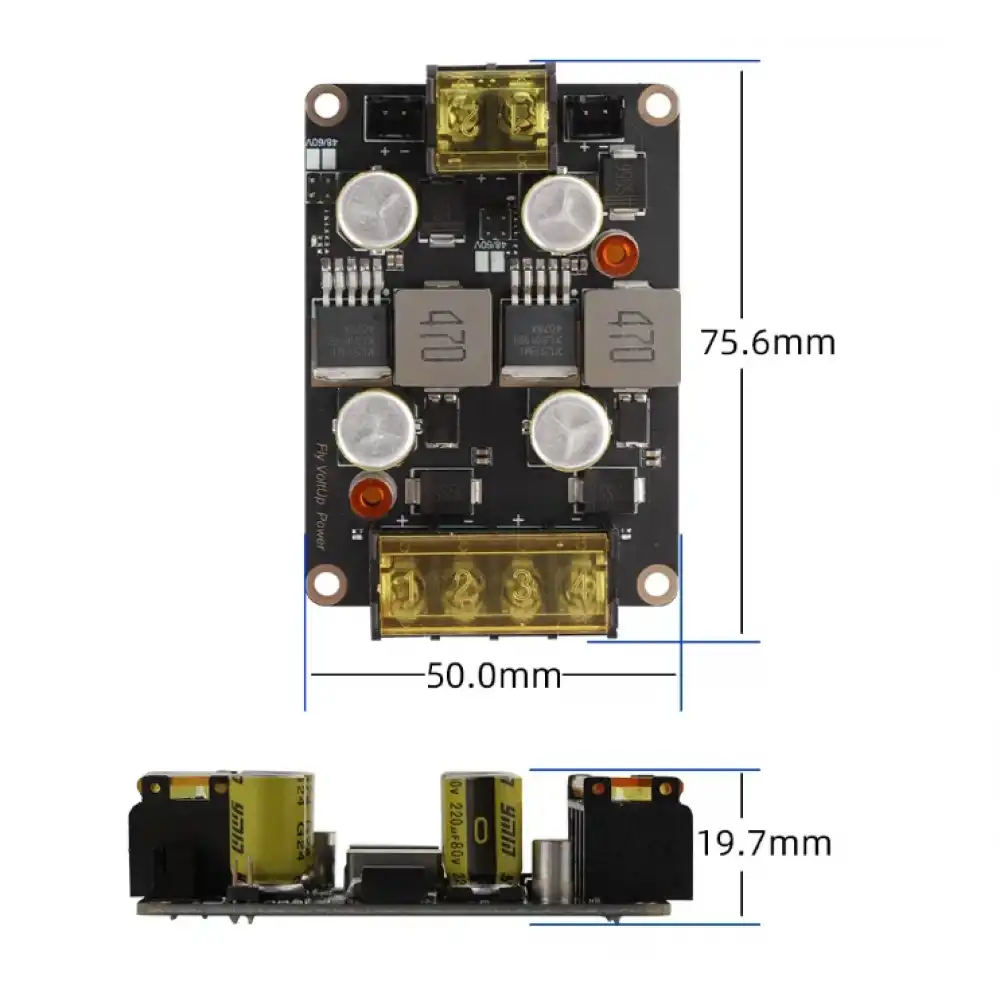

VoltUp Power Board Özellikleri

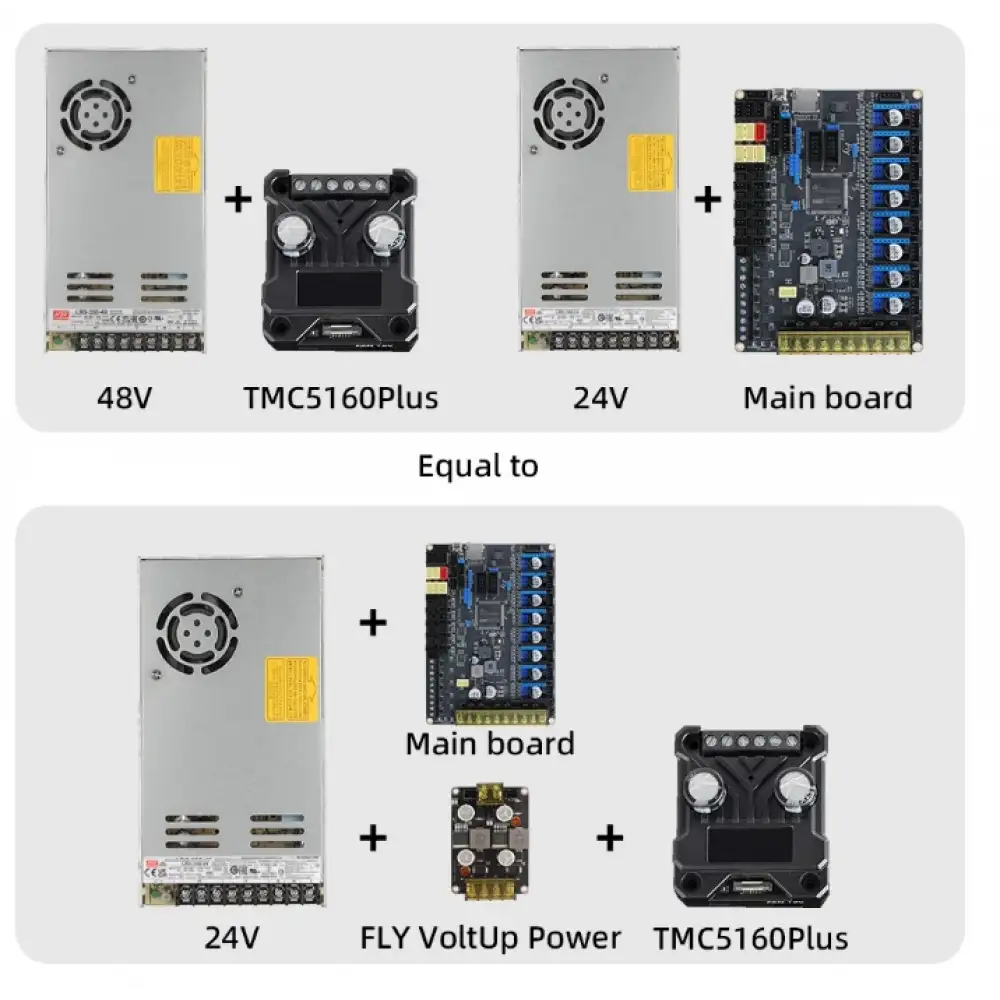

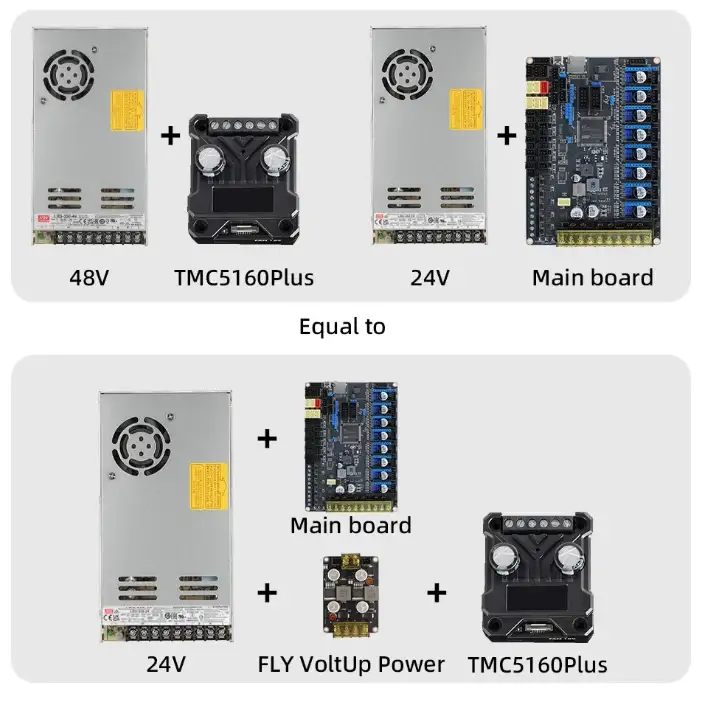

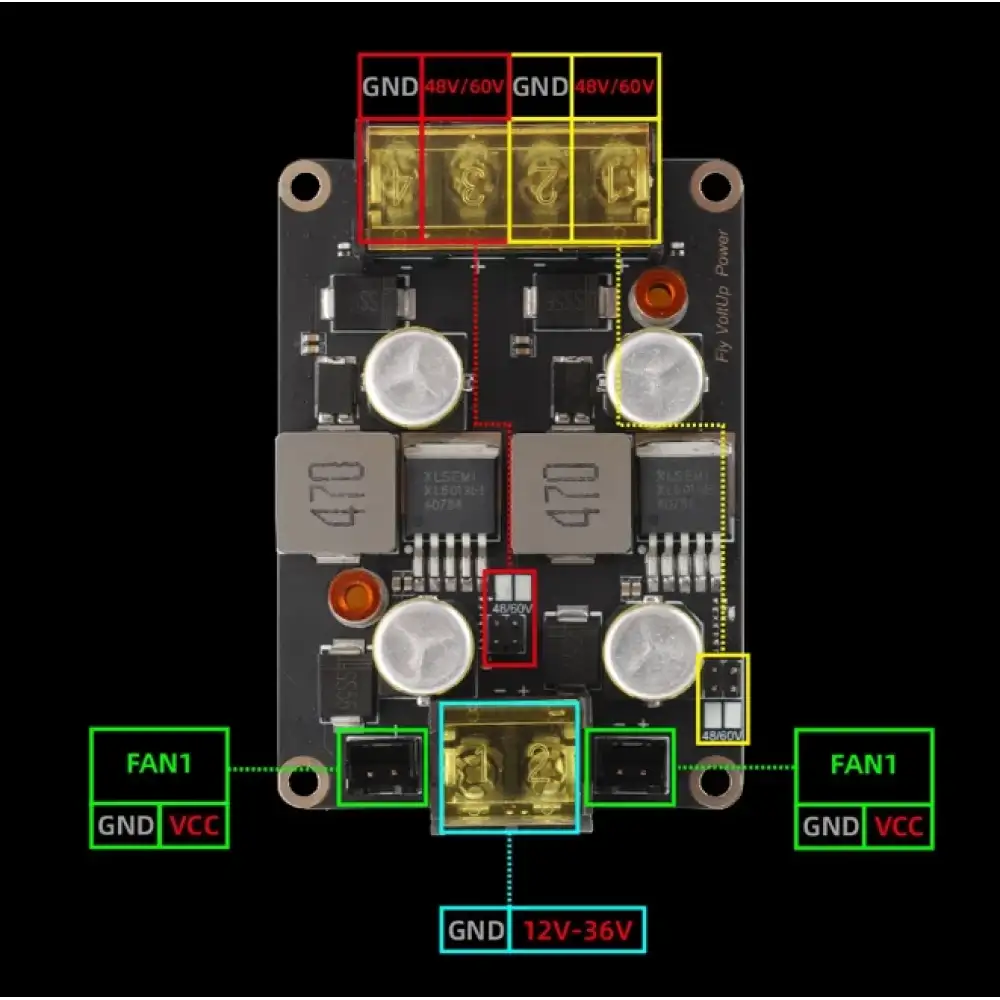

VoltUp Power Board, iki yüksek voltajlı sürücü modülünü beslemek için kullanılabilen iki çıkış terminaline sahiptir.

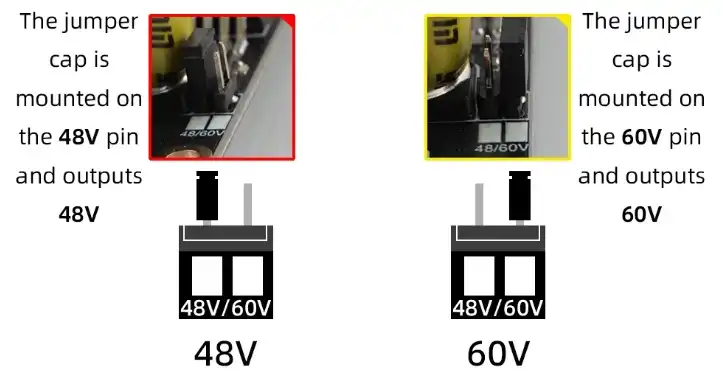

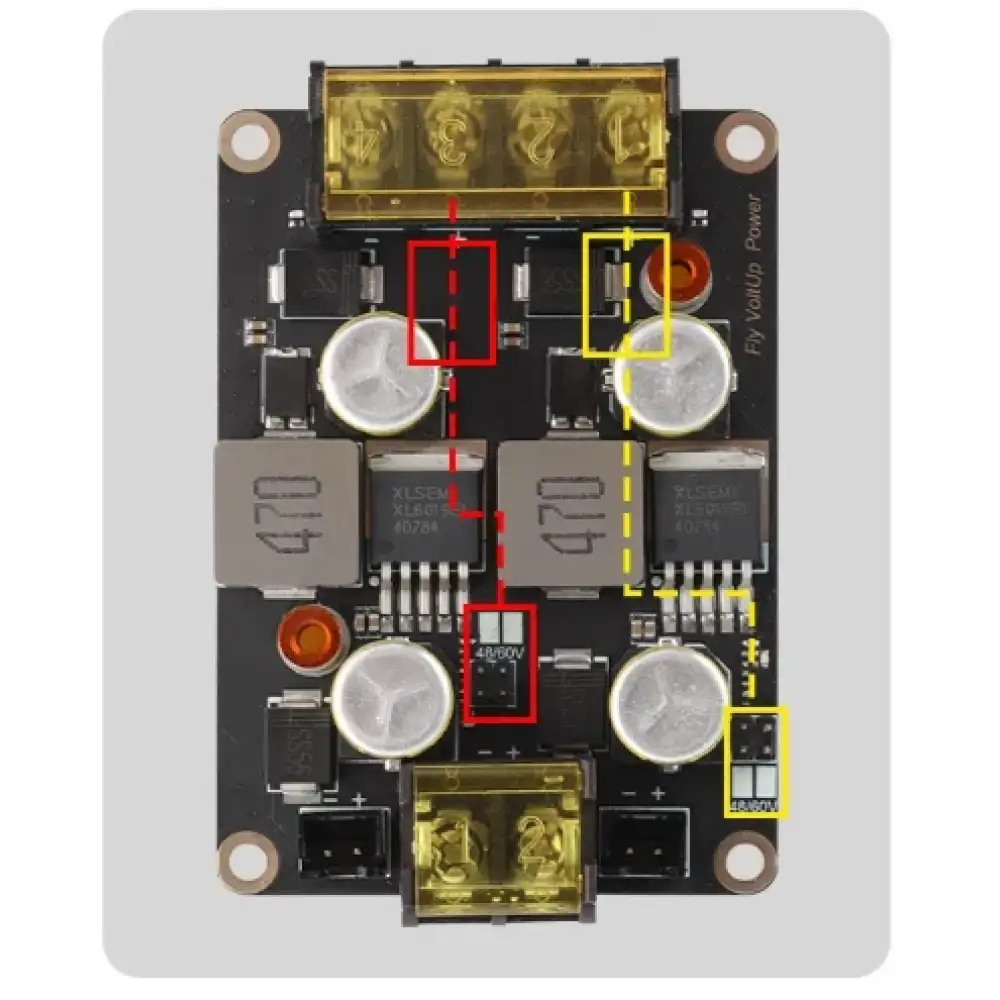

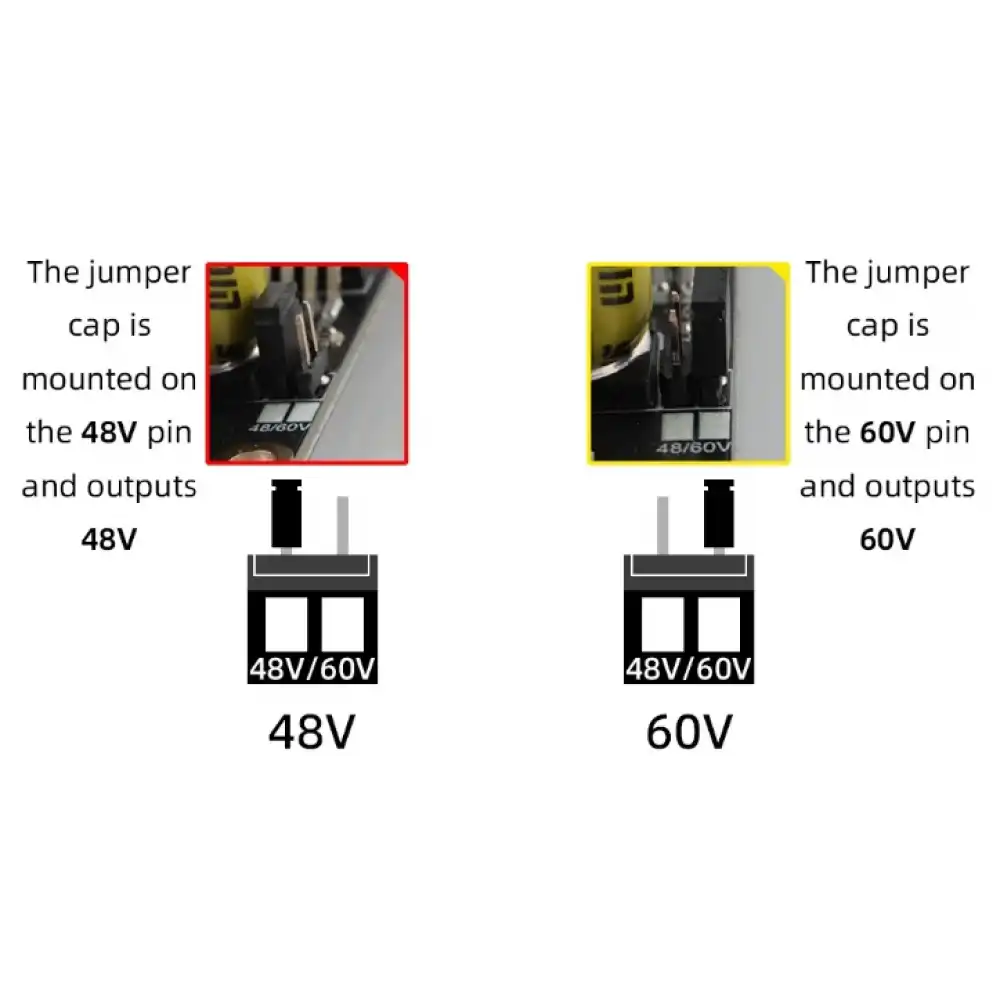

Bu boost (yükseltici) modül, 12V-36V arası bir güç girişini destekler ve çıkış voltajı jumper kapakları ile seçilmek üzere 48V veya 60V olarak ayarlanabilir.

48V çıkış kullanıldığında, motor akımı maksimum 2A olarak ayarlanabilir.

60V çıkış kullanıldığında ise, maksimum motor akımı 1A’dır.

Modül üzerinde bulunan iki adet VCC FAN arayüzü, giriş voltajı ile aynı voltajı sağlar. Yani fan çıkış voltajı, güç kaynağınızın giriş voltajı ile aynıdır.

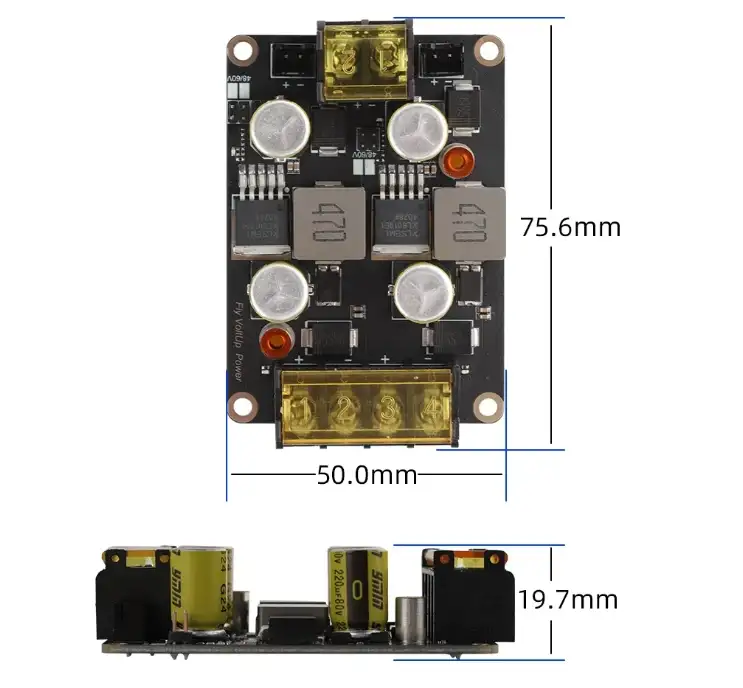

4010 fan montajı için vida delikleri mevcuttur. Boost modül önemli ölçüde ısındığı için aktif soğutma (fan kullanımı) kesinlikle gereklidir.

Ayrıca, kullanıcı hatalarına karşı koruma sağlamak amacıyla, devrede ters polarite koruma diyodu bulunmaktadır.

Kullanım Uyarıları
48V ve 60V çıkışlar güvenli voltajlar değildir; tüm işlemler cihaz kapalıyken yapılmalı ve kaçak akım koruması kullanılmalıdır.

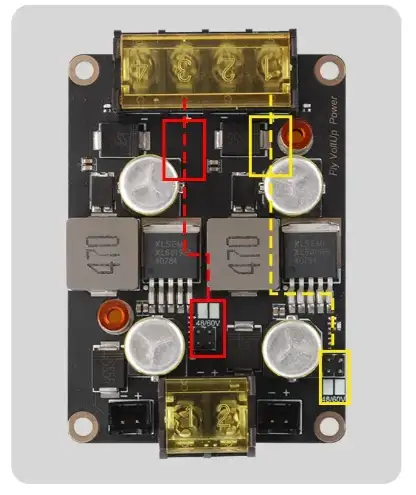

Her iki voltaj jumper'ını aynı anda takmayın — bu durum bileşenlere zarar verebilir.

Pozitif ve negatif kutupların doğru bağlandığından emin olun. Yanlış bağlantı donanıma zarar verebilir.
