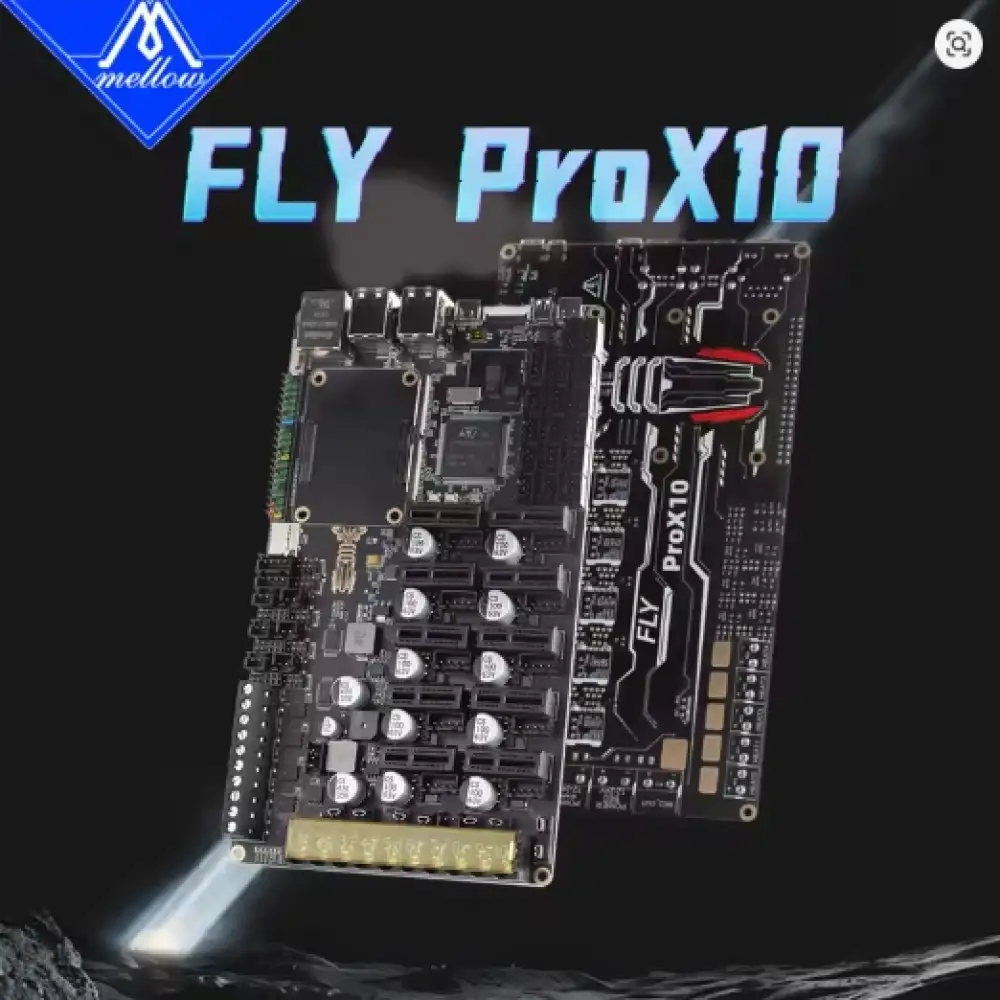

Mellow Fly ProX10 Klipper Anakart

10 Sürücü Desteği ve 550 MHz İşlem Gücü ile Sınırları Zorlayın

Mellow Fly ProX10, yüksek performanslı ve çok eksenli 3D yazıcı projeleri için tasarlanmış devrimsel bir kontrol kartıdır. 550 MHz hızında çalışan 32-bit ARM Cortex-M7 işlemcisi ile karmaşık Klipper hesaplamalarını saniyeler içinde işler. BTB bağlantı yapısı sayesinde Orange Pi CM4 veya Raspberry Pi CM4 çekirdek kartlarıyla tam entegre çalışarak yazıcınızı akıllı bir üretim istasyonuna dönüştürür.

Ürün Özellikleri

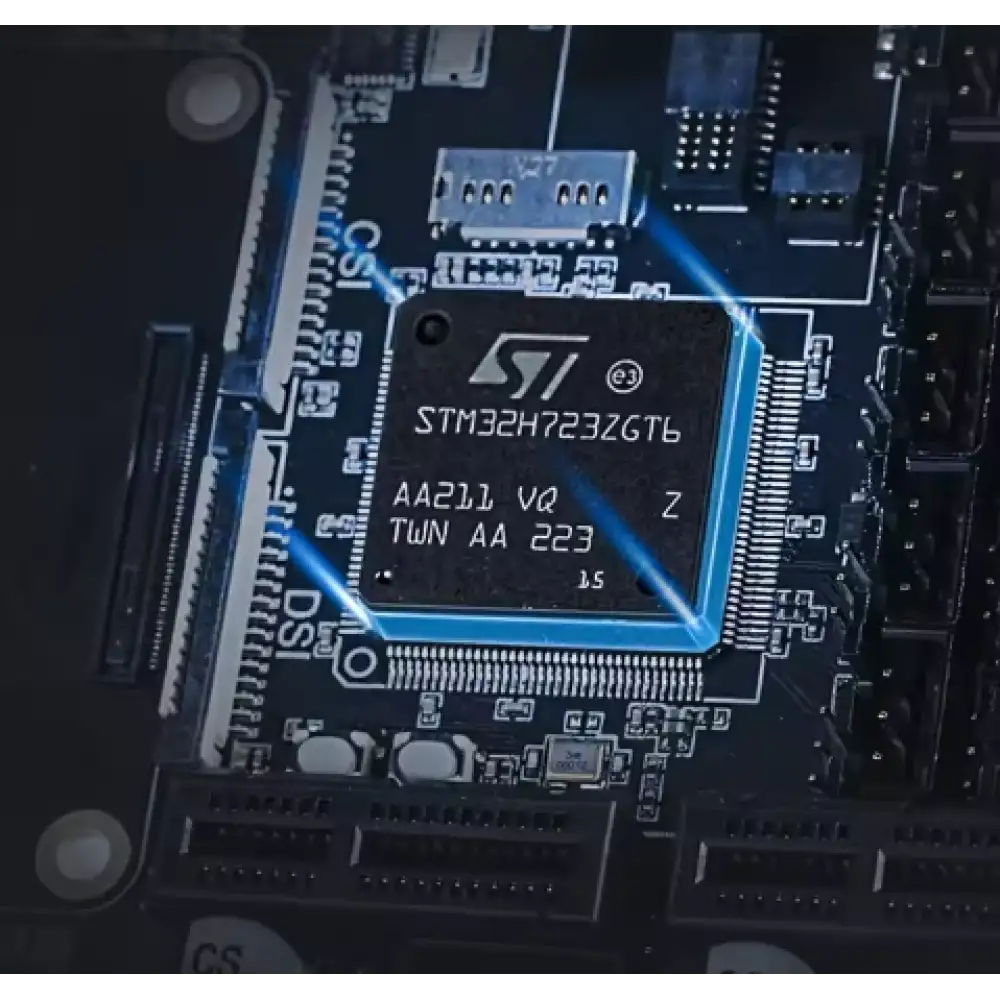

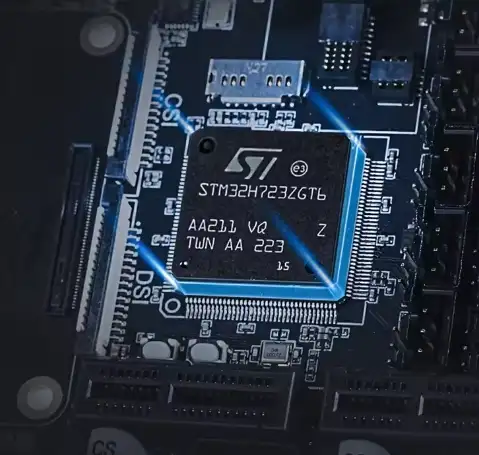

• Ana Kontrol Birimi: 550 MHz frekansında çalışan 32-bit ARM Cortex-M7 serisi STM32H723ZGT6 çipset.

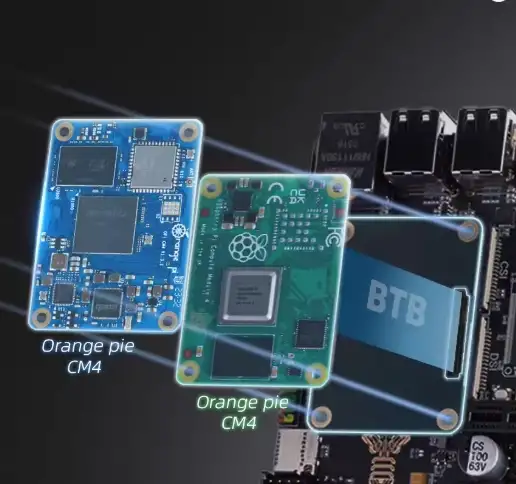

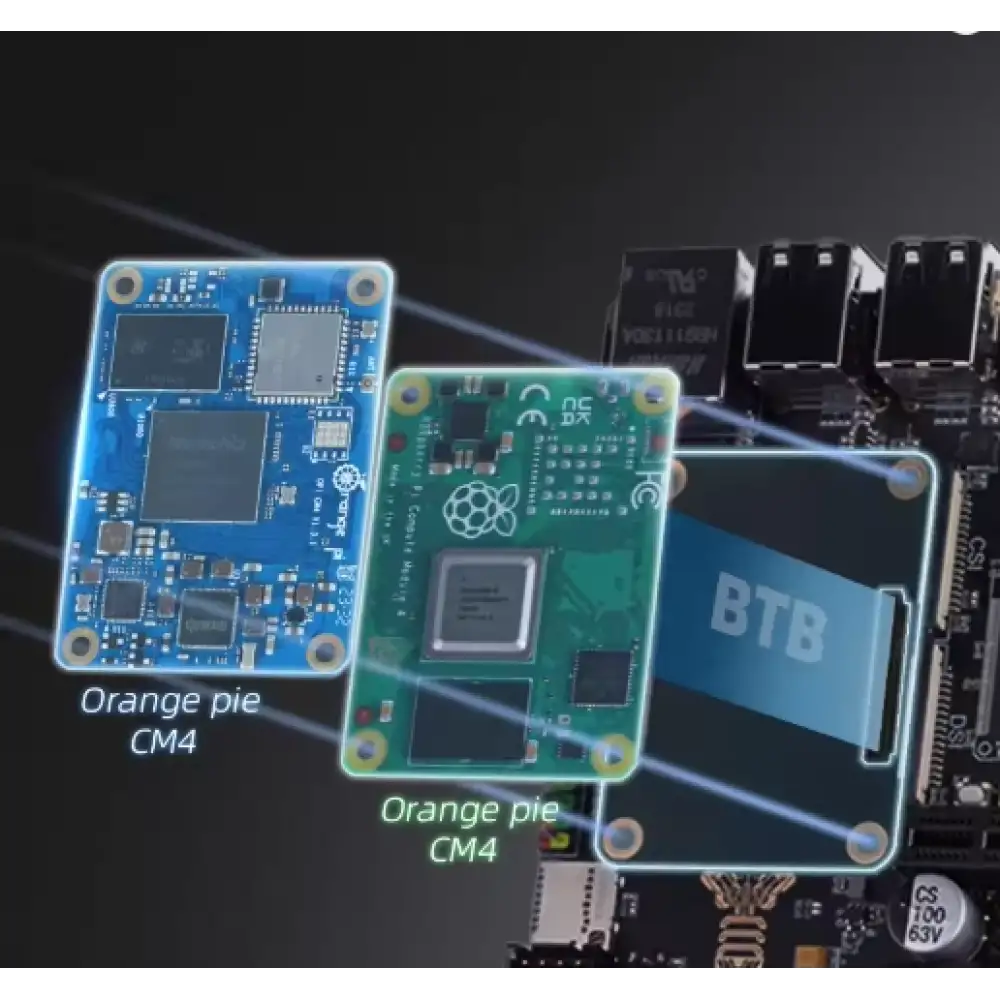

• Çekirdek Kart Uyumluluğu: Orange Pi CM4 ve Raspberry Pi CM4 çekirdek kartları ile BTB soket üzerinden doğrudan bağlantı.

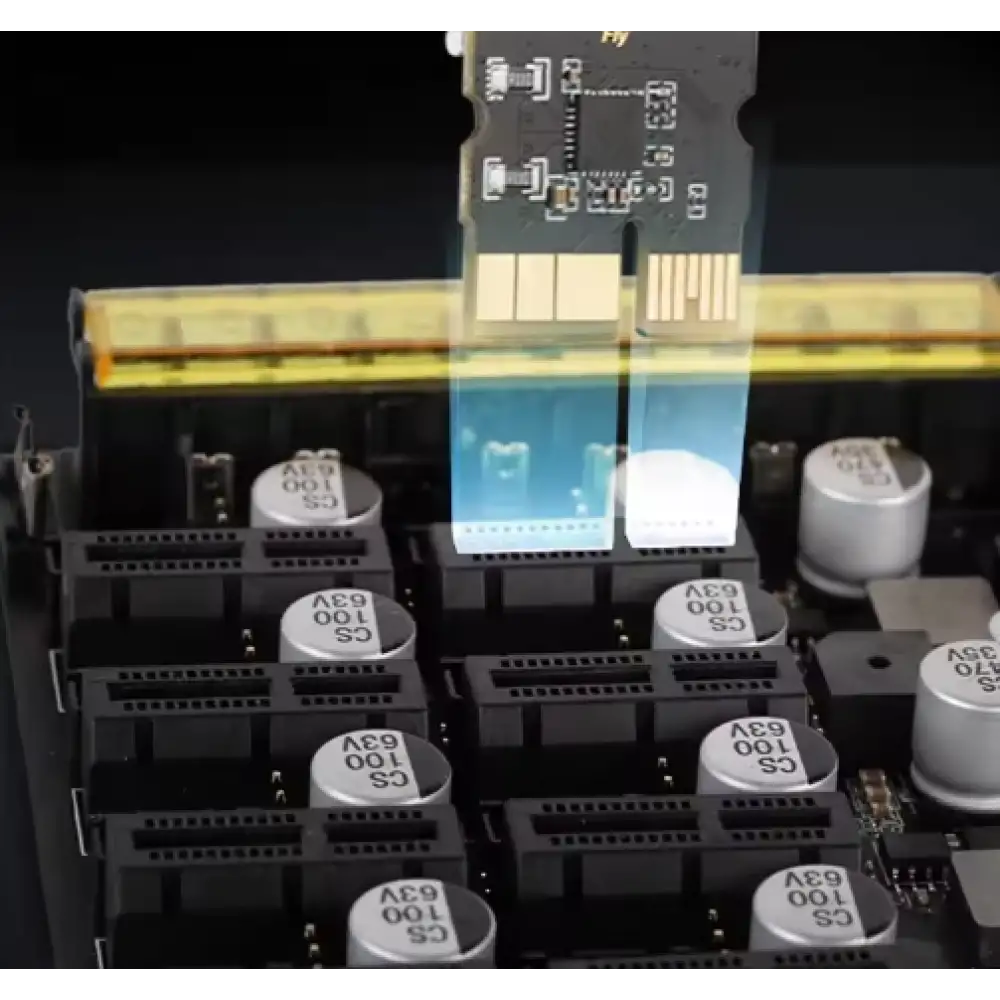

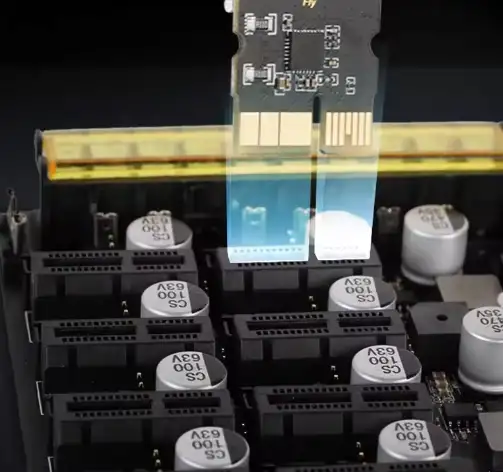

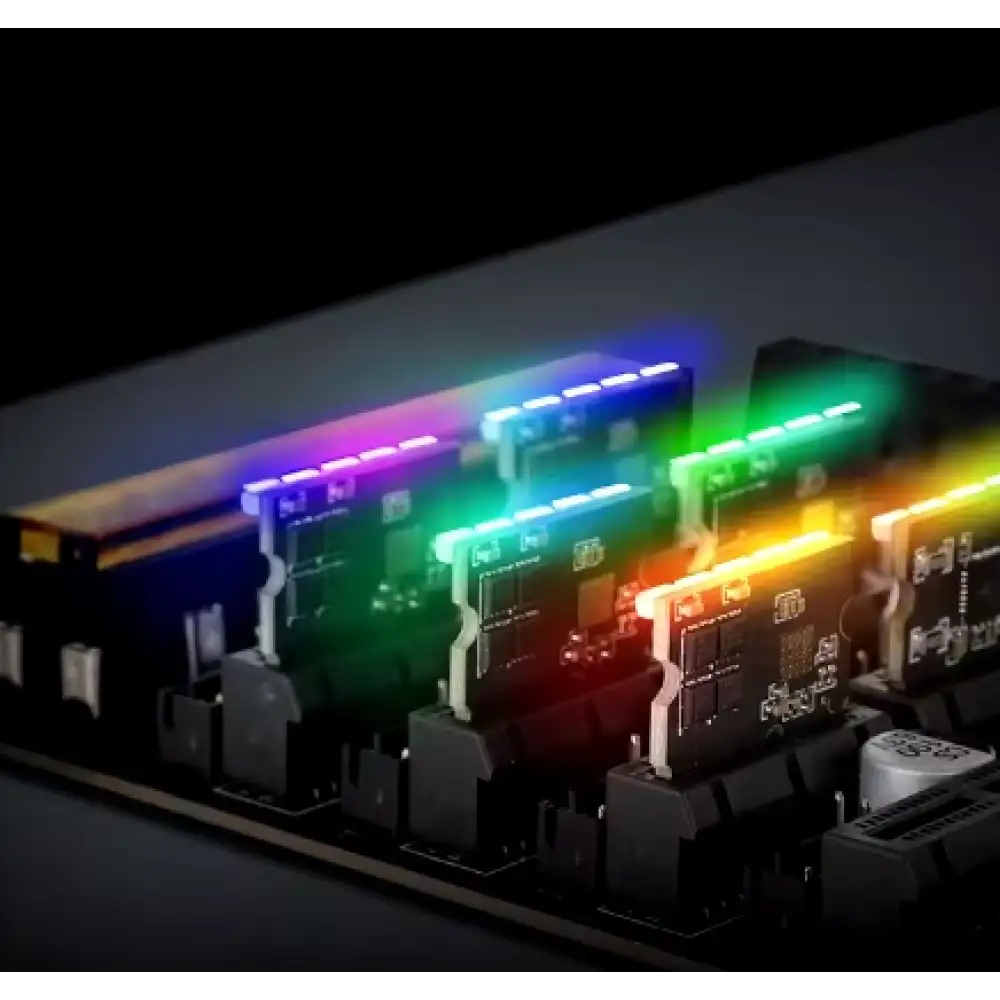

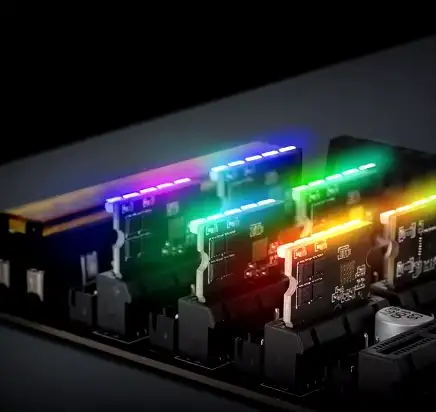

• Sürücü Altyapısı: On adet tak-çalıştır TP sürücü desteği; mod geçişleri için jumper gerektirmeyen modern tasarım.
• Bootloader Güncelleme: DFU modu için ayrılmış fiziksel BOOT butonu ile kolay yazılım yükleme.
• DIAG Fonksiyonu: Basit jumper bağlantısı ile sınırsız resetleme ve sensörsüz homing desteği.
• Esnek Güç Seçimi: Sürücü güç girişlerinde HVIN (48V'a kadar) ve VIN (24V) arasında seçim imkânı.
• Gelişmiş Fan Kontrolü: 6 adet kontrol edilebilir fan çıkışı, 2 adet 4 telli fan desteği ve değiştirilebilir MOSFET yapısı.
• Voltaj Esnekliği: Harici dönüştürücü gerektirmeden 5V, 12V ve 24V fan voltajlarını doğrudan destekleme.

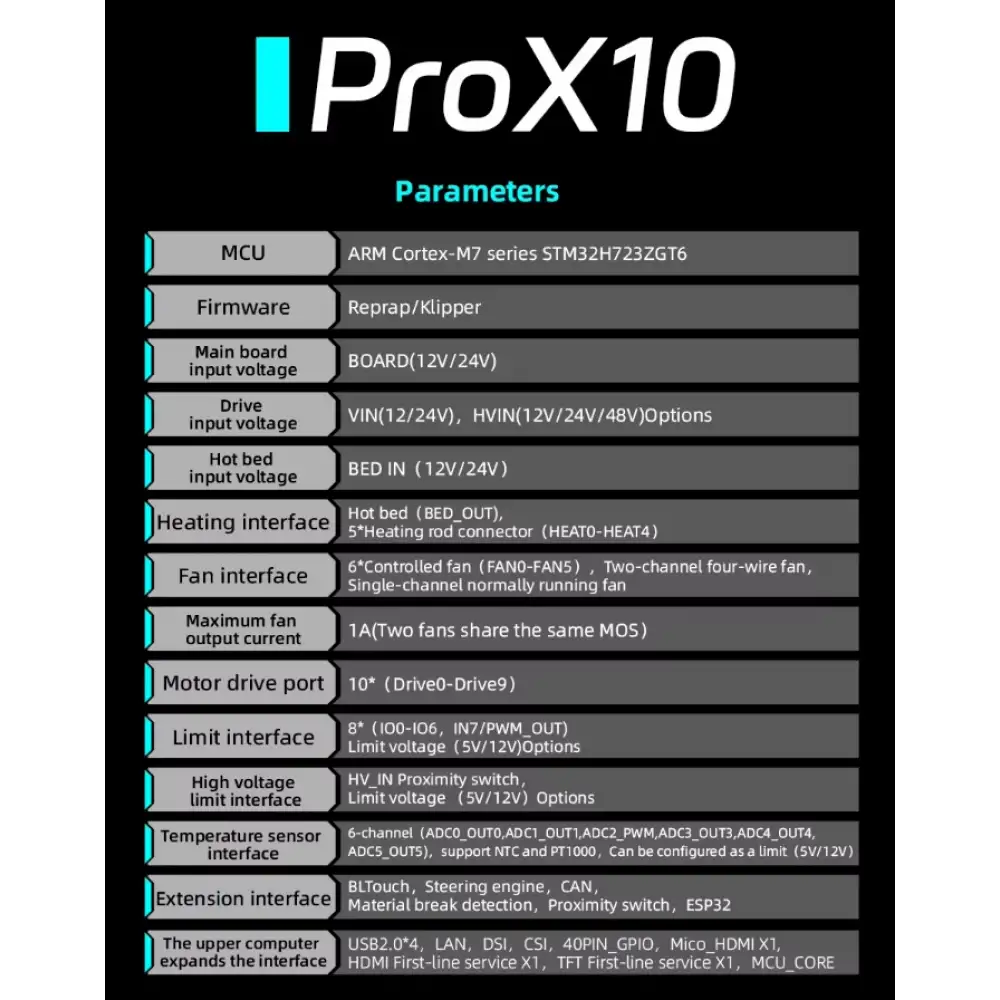

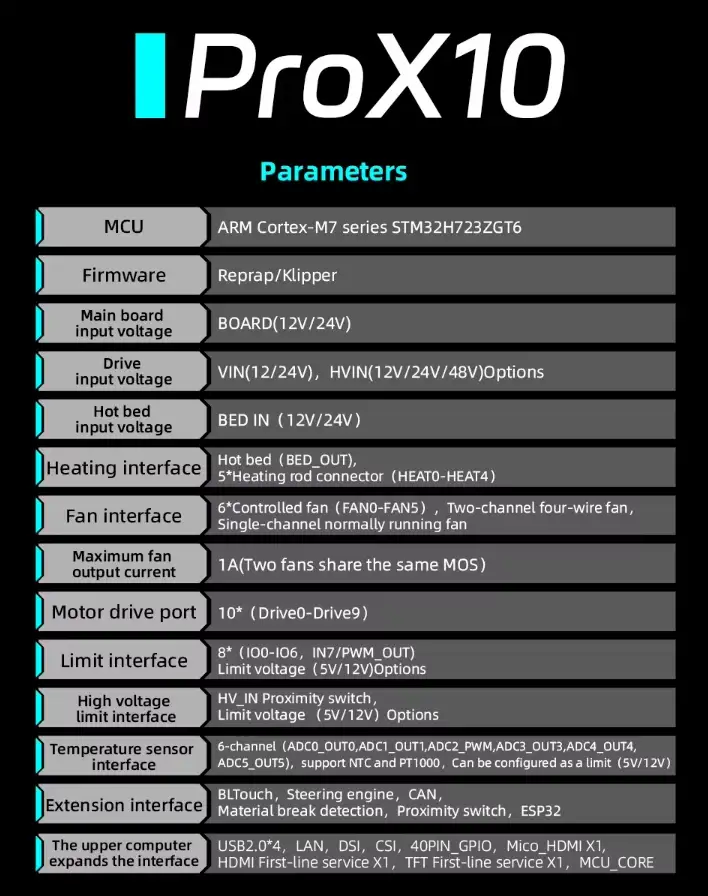

Teknik Özellikler

• MCU: STM32H723ZGT6
• Sürücü Voltajı: VIN (12V-24V),HVIN (12V-48V yüksek voltaj desteği)
• Anakart Giriş Gücü: VIN (12V-24V)
• Isıtıcı Yatak (Bed): Maksimum 15A çıkış akımı (12V-24V)
• Hotend Çıkışları: 4 adet bağımsız ısıtıcı çıkışı (HE0-HE3),her biri maksimum 6A
• Çalışma Modları: SPI, UART ve STEP/DIR sürücü iletişim desteği
• Genişleme Portları: BLTouch (Servo/Prob),UART x1, Yüksek Voltaj Limit Portu x1

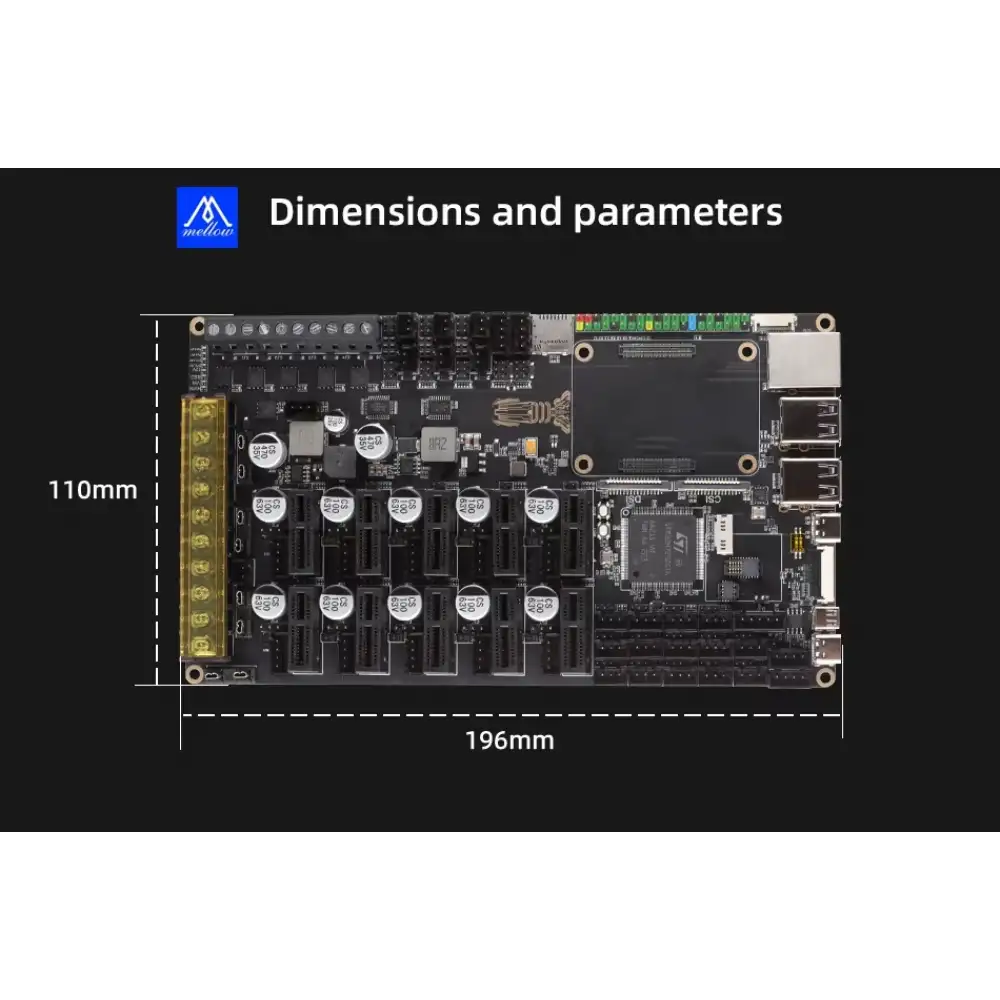

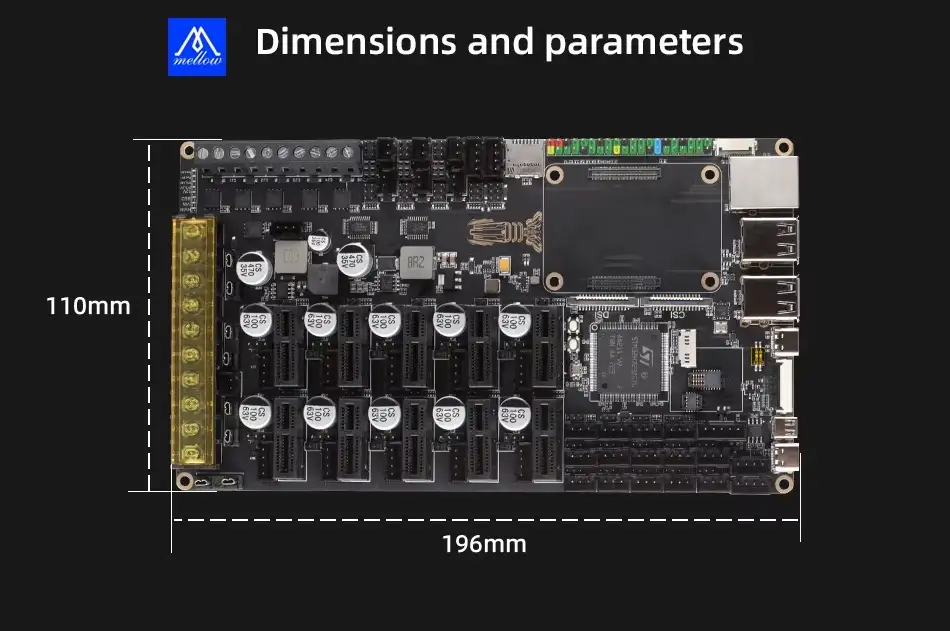

Ürün Görseli

Paket Bilgileri
