BTT Octopus Pro V1.1 H723 3D Yazıcı AnakartıBTT Octopus Pro V1.1 H723 3D Yazıcı Anakartı
?Ana Kontrol Çipi?
Ana kontrol kartı, 168MHz’e kadar frekansa sahip 32-bit ARM seviyesinde Cortex-M4 serisi STM32H723ZE / STM32F446ZE çipini kullanır ve 1MB flash belleğe sahiptir.
?60V Giriş Desteği?
Maksimum 60V step motor desteğiyle, 8 adede kadar 3D yazıcı anakartını destekler. Motor sürücü güç kaynağı için en fazla 60V giriş desteği sunar (sadece motor sürücü güç kaynağı için geçerlidir).
?6 Kontrol Edilebilir Fan?
6 adede kadar kontrol edilebilir fan, iki sürekli açık fan ve her iki fan da güç kaynağı voltajı, 12V, 5V seçeneklerini destekler.
?Firmware Güncellemesi: Klipper/Marlin/RRF?
DFU modu aracılığıyla firmware güncellemesini destekler. Bu yöntemle firmware, doğrudan bilgisayardan karta gönderilir ve bootloader gerektirmez; ancak, bu yöntem, dokümanın ilerleyen bölümlerinde de belirtildiği üzere, yeni kullanıcılar için önerilmez.
?Seviye Dönüştürme IC?
Yakınlık sensörünü destekler, jumper ile opsiyonel pull-up direnç seçeneği sunar, daha fazla model desteği ve BL Touch desteği sağlar.
| Fonksiyon | Octopus | Octopus Pro |
|---|---|---|
| Kartuş Isıtıcı | 4 | 4 |
| Kontrol Edilebilir Fan | 6 | 6 |
| Sürekli Açık Fan | 2 | 2 |
| MCU | STM32F446ZET6 144Pin | STM32F446ZET6 144Pin / STM32F429ZGT6 144Pin |
| Frekans | 180MHz | 180MHz / 168MHz |
| Flash | 512K | 512K / 1M |
| SD Kart Protokolü | SDIO | SDIO |
| WiFi Modül Arayüzü | Özel Genişletme Arayüzü | Özel Genişletme Arayüzü |
| Desteklenen WiFi Modülü | ESP8266 (Maks 500k/s) | ESP8266 (Maks 500k/s) |
| CANBus | RJ11 arayüzü ile CANBus | RJ11 arayüzü ile CANBus |
| Sigorta | 3 | 3 |
| Limit anahtarı + filament sensörü | 6+2 | 6+2 |
| Yüksek Voltaj Sürücü | 0 | Maks 8 |
| 5V kısa devre alarmı | Evet, LED | Evet, LED & Buzzer |
| Motor giriş voltajı | 12–35V, tüm voltajlar tek tip | 12–60V, her biri bağımsız olarak seçilebilir |
| Sürücü giriş voltajı | 3.3V | 5V |
| Termistör | NTC100K*5 | NTC100K*5 + Onboard MAX31865 çip (kaynaklı 2/ 4-telli PT100/PT1000) |
RESİM
.

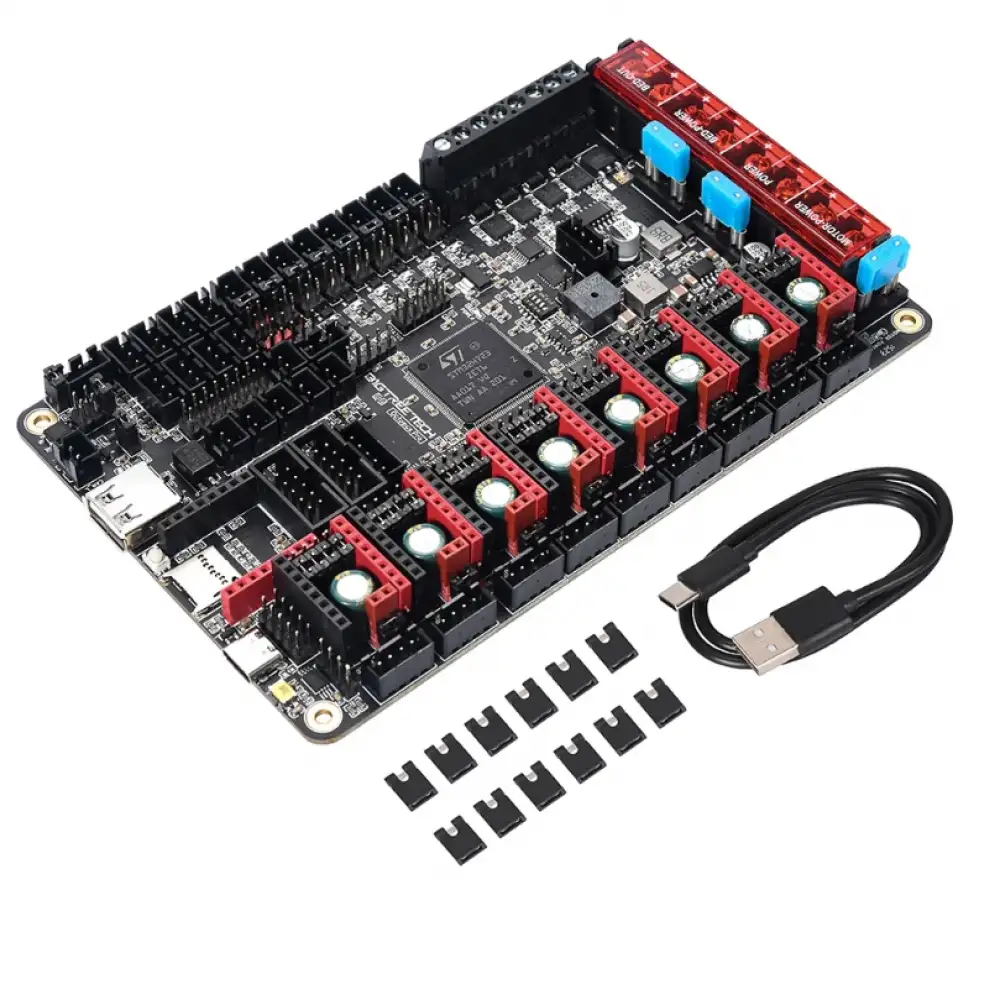

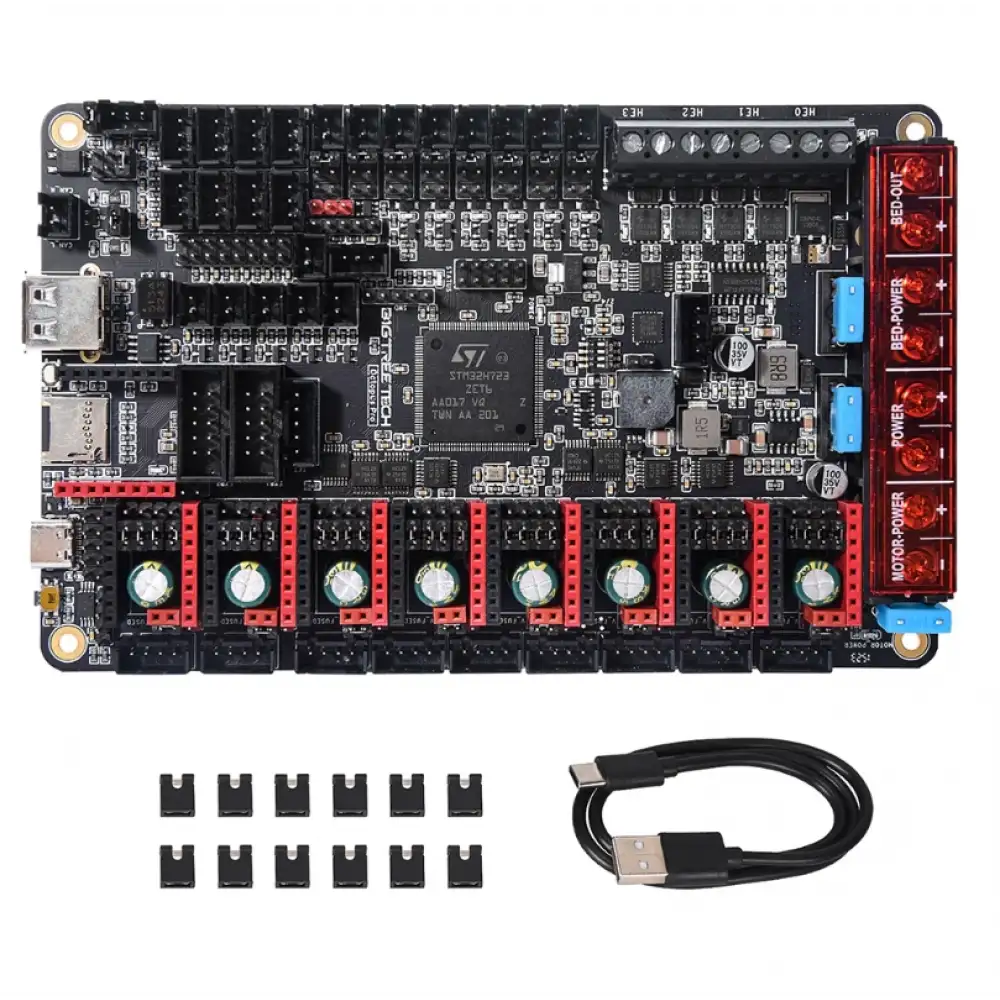

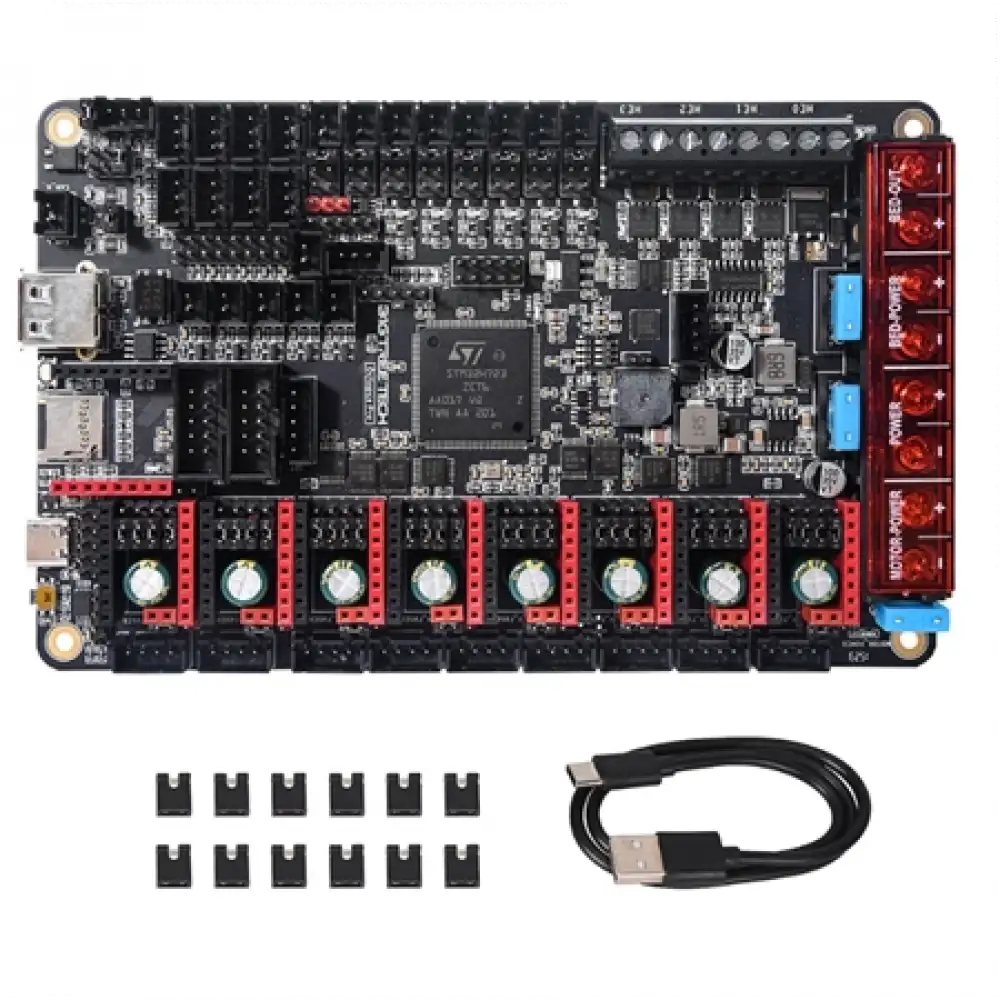

Paket İçerİĞİ1x BTT Octopus Pro V1.1 H723 3D Yazıcı Anakartı
