LM35DZ Sıcaklık Sensörü

Yüksek Hassasiyetli Celsius Tabanlı Analog Ölçüm Çözümü

LM35DZ sıcaklık sensörü, analog çıkışlı ve yüksek doğruluk oranına sahip bir entegre devredir. Celsius (°C) cinsinden doğrudan ölçüm yapabilen doğrusal yapısı sayesinde kalibrasyon gerektirmez. Arduino ve diğer popüler mikrodenetleyicilerle ADC üzerinden kolayca haberleşebilir. Düşük güç tüketimi ve kararlı yapısı ile otomasyon sistemlerinden ev elektroniğine kadar geniş bir kullanım alanına sahiptir.

Teknik Özellikler

• Sensör Tipi: Analog Çıkışlı Entegre Devre (Hassas Yarı İletken).
• Ölçüm Aralığı: 0°C ile +100°C arasında kararlı ölçüm.
• Doğruluk: 25°C ortam sıcaklığında ±0.5°C yüksek hassasiyet.
• Çıkış Gerilimi: 10mV/°C doğrusal ölçek faktörü (Örn: 25°C = 250mV).
• Çalışma Gerilimi: 4V - 30V DC geniş besleme aralığı.
• Akım Tüketimi: Tipik 60µA ile ultra düşük güç sarfiyatı.
• Paket Tipi: Kompakt TO-92 (Standart 3 pinli transistör tipi).

Elektriksel ve Fiziksel Veriler

• Çıkış Direnci: Yük altında 0.1Ω kararlı empedans.
• Doğrusallık: ±0.25°C tipik lineerlik hatası.
• Zaman Sabiti: Hava ortamında 1 dakikadan kısa sürede tepki verme hızı.
• Boyutlar: 4.5mm x 3.5mm x 2.5mm mikro boyutlar.
• Ağırlık: Sadece 0.4g hafiflik.

Pin Yapısı (TO-92)

• Pin 1 (VCC): Pozitif besleme girişi (4-30V).
• Pin 2 (Çıkış): Analog sıcaklık verisi çıkışı.
• Pin 3 (GND): Şase / Topraklama bağlantısı.

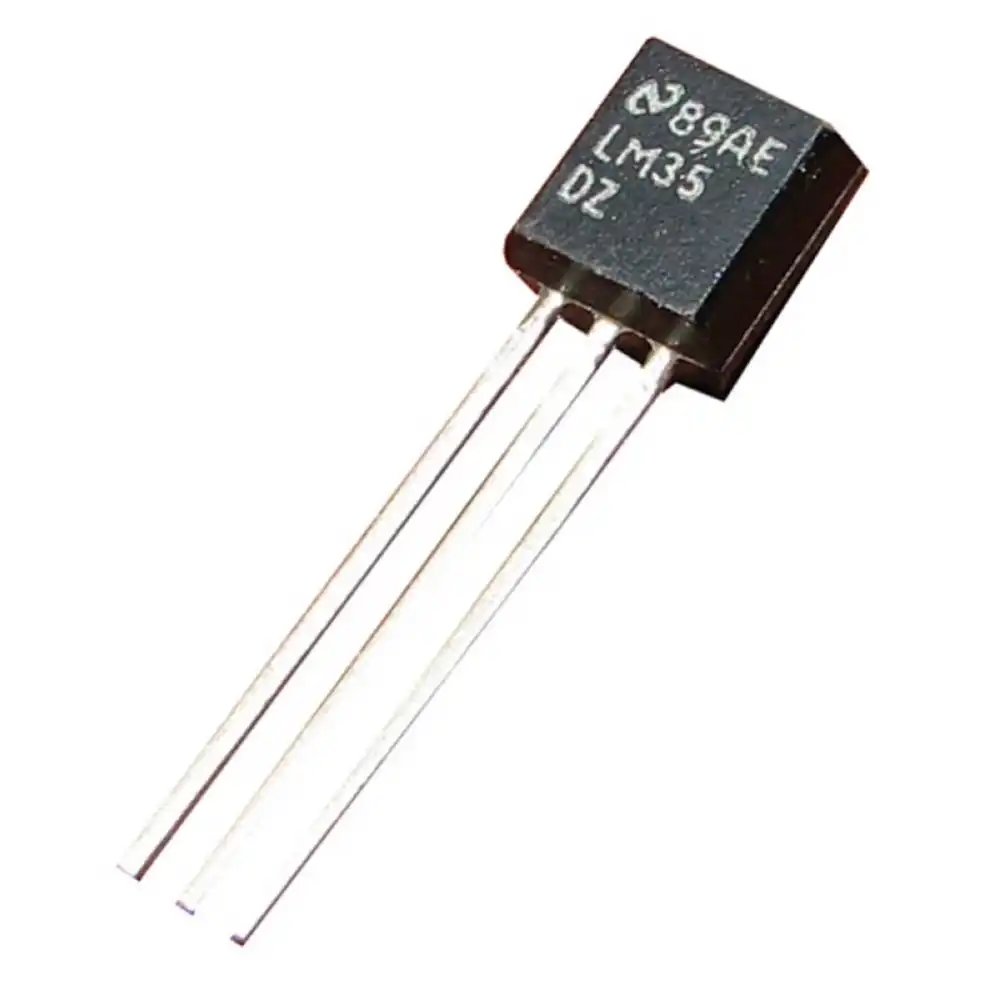

Ürün Görseli

Paket Bilgileri
