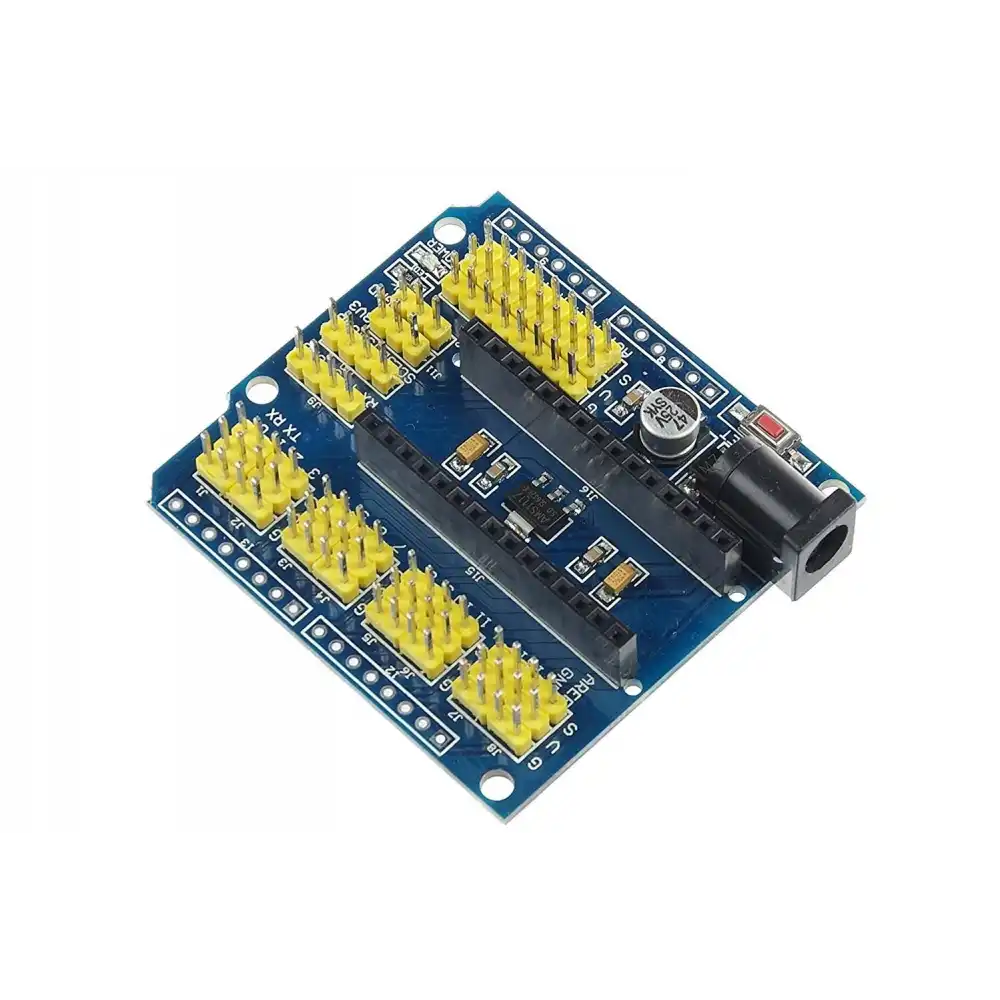

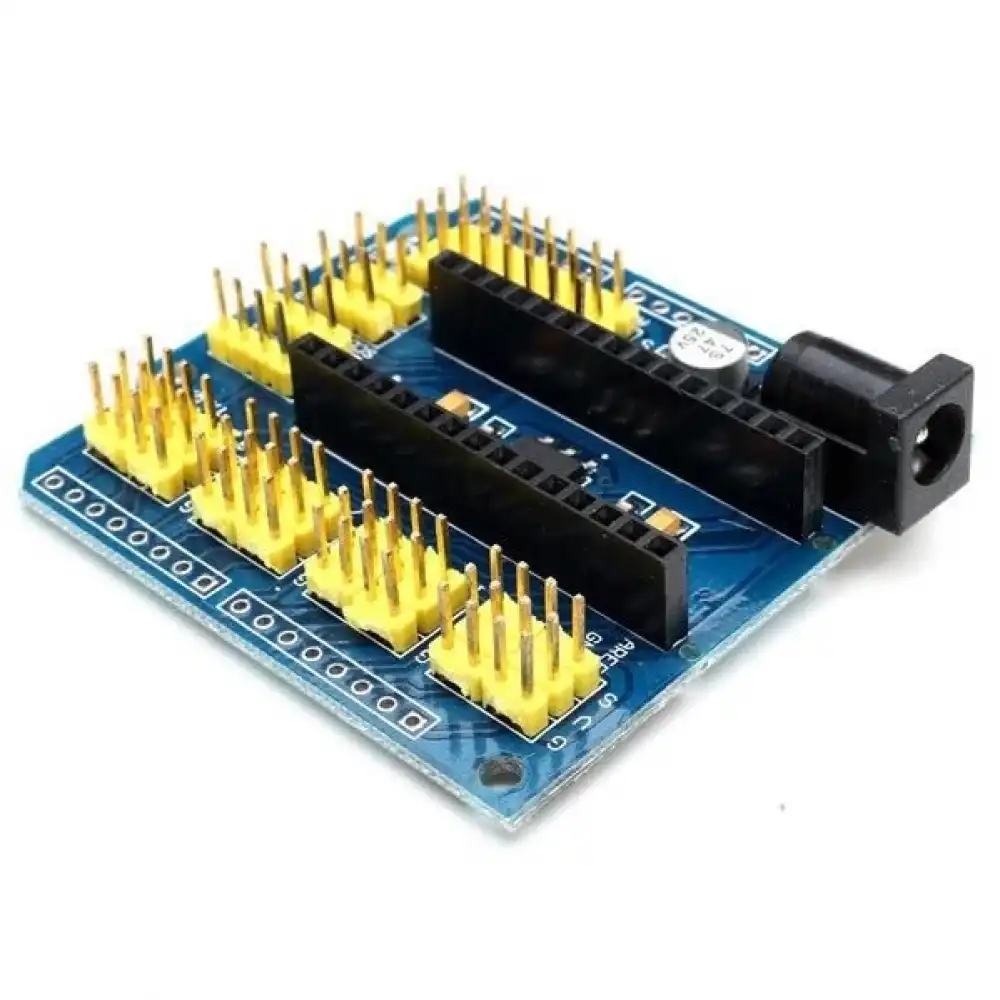

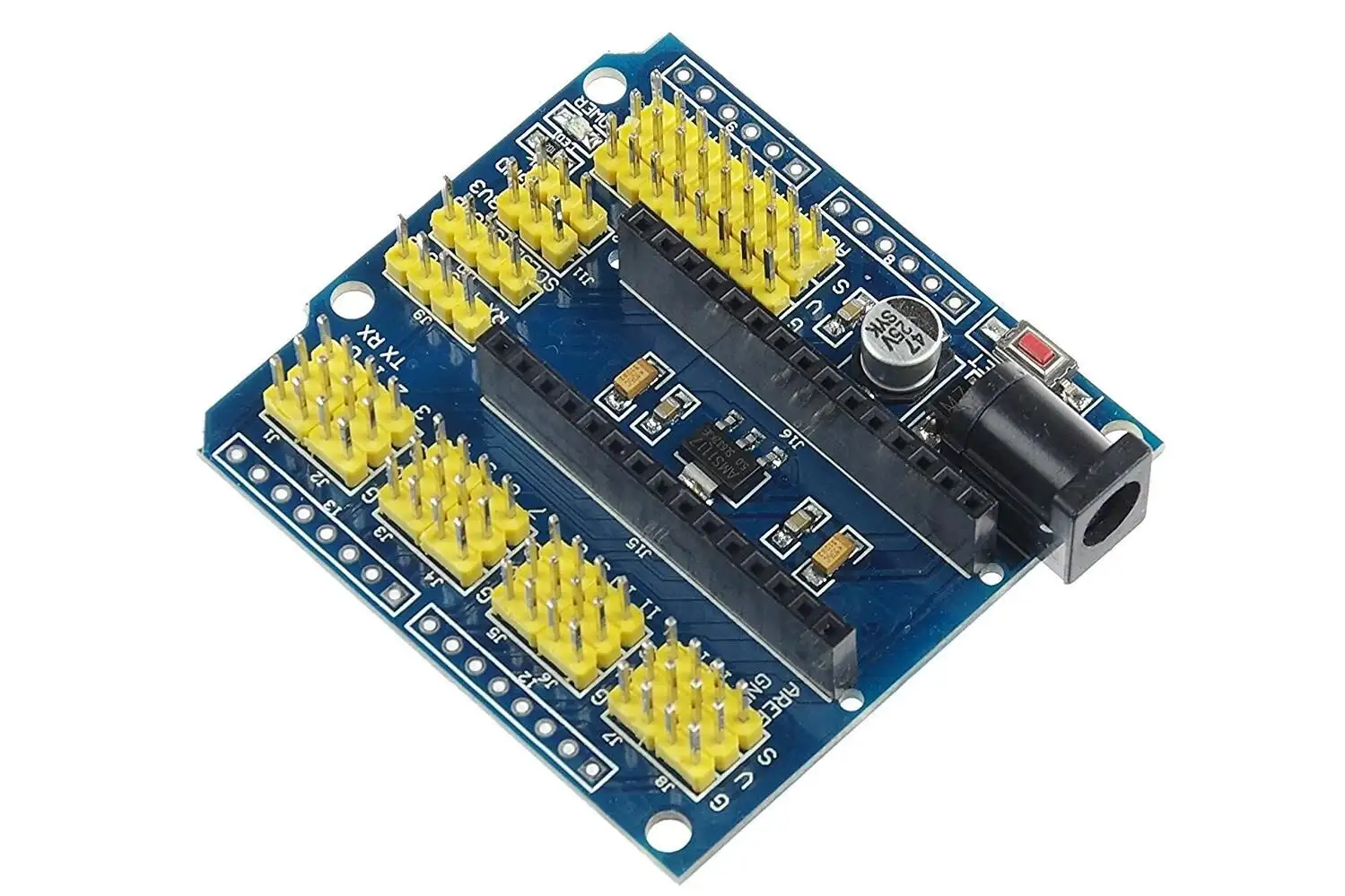

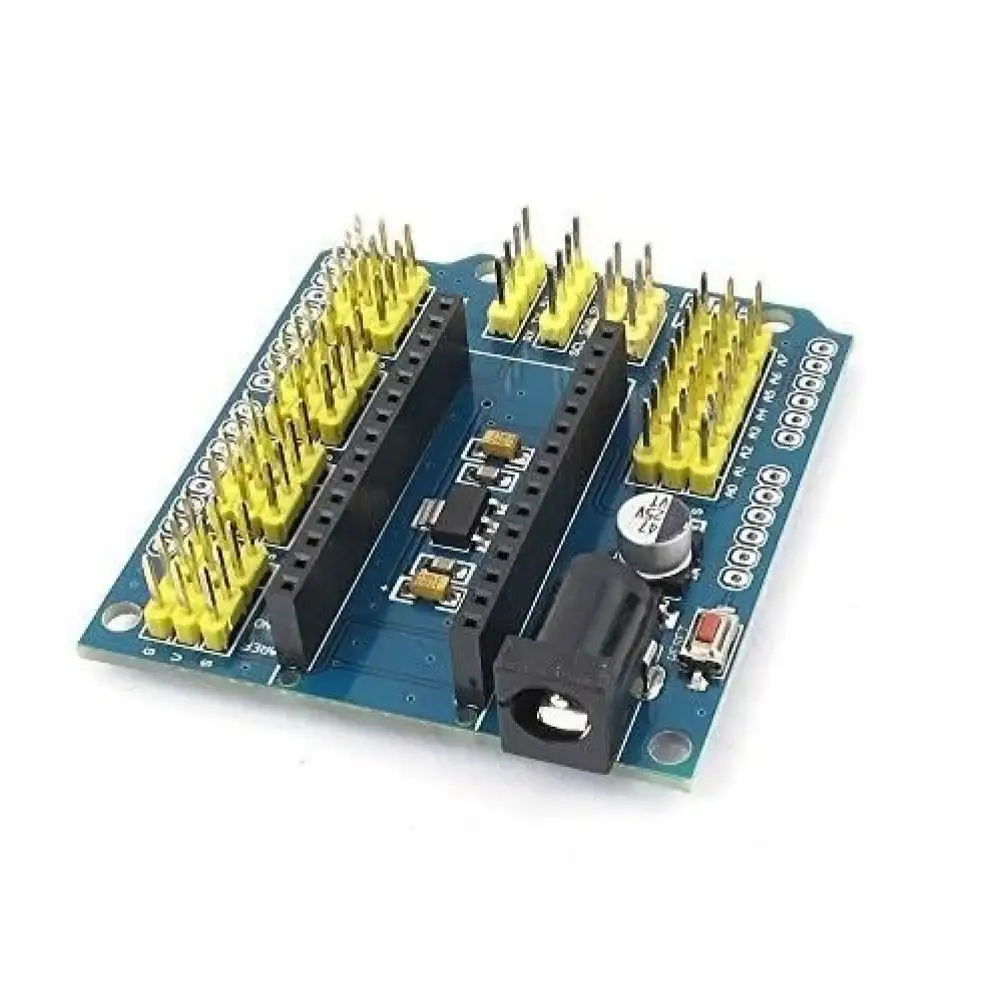

Arduino Nano Sensör Shield, Arduino Nano kullanıcıları için özel olarak tasarlanmış pratik ve işlevsel bir genişletme kartıdır. Arduino Nano Sensör Shield ile Arduino Nano kartınıza kolayca çeşitli sensörler, modüller ve diğer elektronik bileşenler bağlayabilirsiniz. Üzerindeki geniş pin çıkışları ve bağlantı noktaları sayesinde, Arduino Nano Sensör Shield karmaşık devre kurulumlarını basitleştirir ve proje geliştirme sürecinizi hızlandırır.

Projelerinizde hassas veri toplama ve kontrol sağlamak için ideal olan Arduino Nano Sensör Shield, modüler yapısı ile esnek kullanım sunar. Arduino Nano Sensör Shield sayesinde sıcaklık, ışık, nem, hareket ve diğer sensör tiplerini kolayca entegre ederek elektronik ve robotik projelerinizi daha fonksiyonel hale getirebilirsiniz.

Kullanımı son derece kolay olan Arduino Nano Sensör Shield, Arduino Nano ile tam uyumludur ve hızlı montaj olanağı sağlar. Gelişmiş pin konfigürasyonları ve sağlam yapısı ile uzun ömürlü kullanım sunar. Hem yeni başlayanlar hem de deneyimli kullanıcılar için uygun olan Arduino Nano Sensör Shield, elektronik projelerinizde güvenilir ve pratik bir çözüm sunar.

Temel olarak Arduino Nano için tasarlanan bu shield, yapısı itibariyle Uno, Leonardo ve Mega ile de kullanılabilir. Arduino Nano’nun pinlerini standart shield yapısı ile kullanan bu kart sayesinde, oldukça rahat bir kullanım elde edebilirsiniz.

Üzerinde barındırdığı pinler üçlü konumlandırılmış olup(GND-Sinyal-5V),çeşitli giriş-çıkışları veya sensörlerimizi kolaylıkla karta bağlayabiliriz. RESET pinini kartın üzerine taşıyan Nano Sensör Shield, 5V, GND ve 3.3V çıkışlarını çoklayarak kart içerisinde dağıtmıştır. Ayrıca 2.1mm DC adaptör girişine sahiptir.

Nano Shield’ın etrafındaki pinlerin standart yapıda olması, bu sensör kartının diğer Arduino’lar için uyum içerisinde çalışmasına olanak sağlamaktadır. Bunu sağlamak için yapmanız gerekn tek şey ise sadece Stackable Header’ların lehimlenmesi. Sonrasında diğer Arduino’lar ile dilediğiniz gibi kullanabilirsiniz.

Özellikler

•          14 adet Giriş-Çıkış Pini (Her biri kendi arasında GND-5V-Sinyal hattını barındırmaktadır.)
•          8 adet Analog Pini (Her biri kendi arasında GND-5V-Sinyal hattını barındırmaktadır.)
•          6 adet PWM Pini
•          5 adet I2C Hattı
•          1 adet Servo Güç Girişi
•          AREF Çıkış
•          3.3V Çıkış
•          Besleme : 7 – 12V (Adaptör)

Boyutlar : 58mm X 59mm
