LCD I2C Seri Arayüz Modülü

LCD Ekranlar İçin Sadece 2 Kablo İle Kontrol Özgürlüğü

LCD I2C Seri Arayüz Modülü, standart karakter LCD ekranlarınızı minimum pin kullanımı ile kontrol etmenizi sağlayan bir dönüştürücüdür. Arduino projelerinizde normalde 16 pin gerektiren LCD bağlantılarını I2C protokolü sayesinde 4 pine (VCC, GND, SDA, SCL) düşürerek kablo karmaşasını ortadan kaldırır. Dahili potansiyometresi sayesinde harici direnç gerektirmeden kontrast ayarı yapmanıza imkân tanır.

Teknik Özellikler

• Uyumlu LCD Modelleri: 16x2 ve 20x4 standart karakter LCD ekranlar.
• Haberleşme Arayüzü: I2C (SDA ve SCL pinleri üzerinden seri iletişim).
• Entegre Çip: Yüksek kararlılık sunan PCF8574 veya PCF8574A.
• Çalışma Gerilimi: 5V DC standart besleme girişi.
• Akım Tüketimi: LCD arka ışığına bağlı olarak 1-3mA arası düşük tüketim.
• I2C Adres Aralığı: PCF8574 için 0x20-0x27, PCF8574A için 0x38-0x3F aralığı.
• Kontrast Ayarı: Modül üzerindeki dahili potansiyometre ile kolay panel ayarı.
• Boyutlar: 38mm x 38mm x 15mm kompakt yapı.

Bağlantı ve Performans Verileri

• SDA Pin: Seri veri iletim hattı.
• SCL Pin: Seri saat frekans hattı.
• Besleme Pinleri: VCC (5V) ve GND (Toprak) girişleri.
• İletişim Hızı: 100kHz standart mod hızı.
• Çalışma Sıcaklığı: -20°C ile +70°C arası endüstriyel dayanım.
• Pin Aralığı: 2.54mm standart header uyumluluğu.

Kullanım Avantajları

• Arduino ve Raspberry Pi projelerinde daha fazla pinin boşta kalmasını sağlar.
• Jumper ayarları ile I2C adresini değiştirerek aynı hatta birden fazla LCD bağlanabilir.
• Montajı kolaydır; LCD ekranın arkasına doğrudan lehimlenebilir.
• DIY otomasyon sistemleri ve hobi elektroniği projeleri için idealdir.

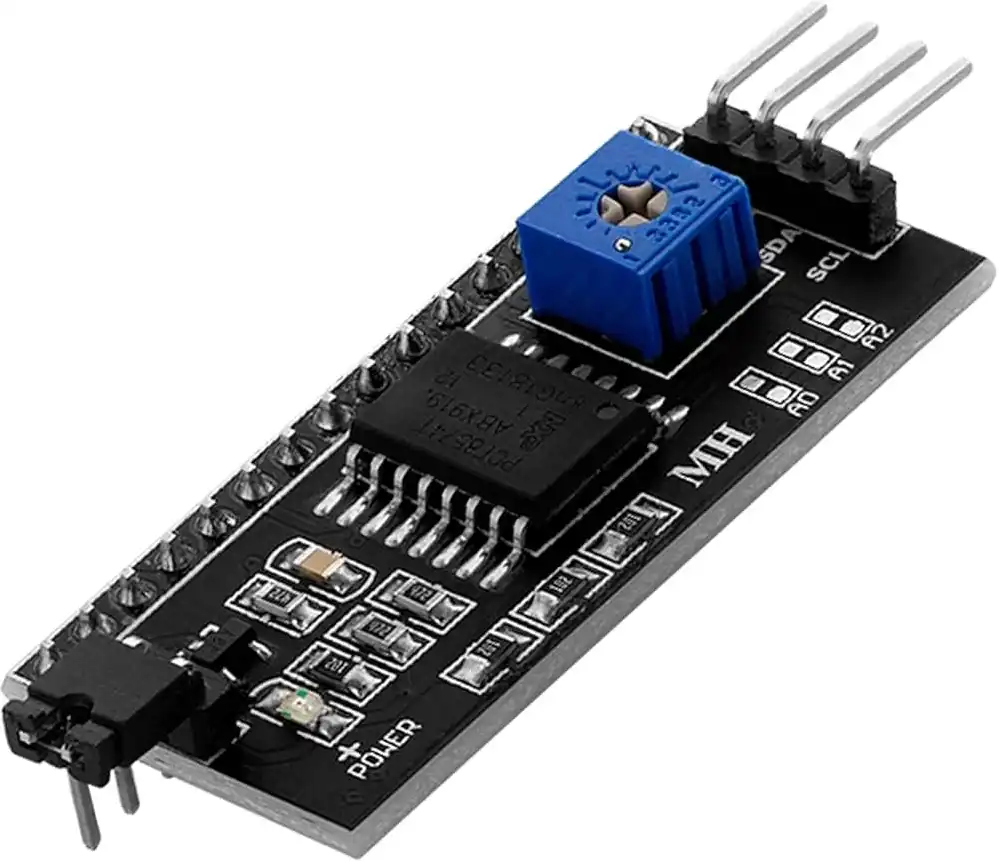

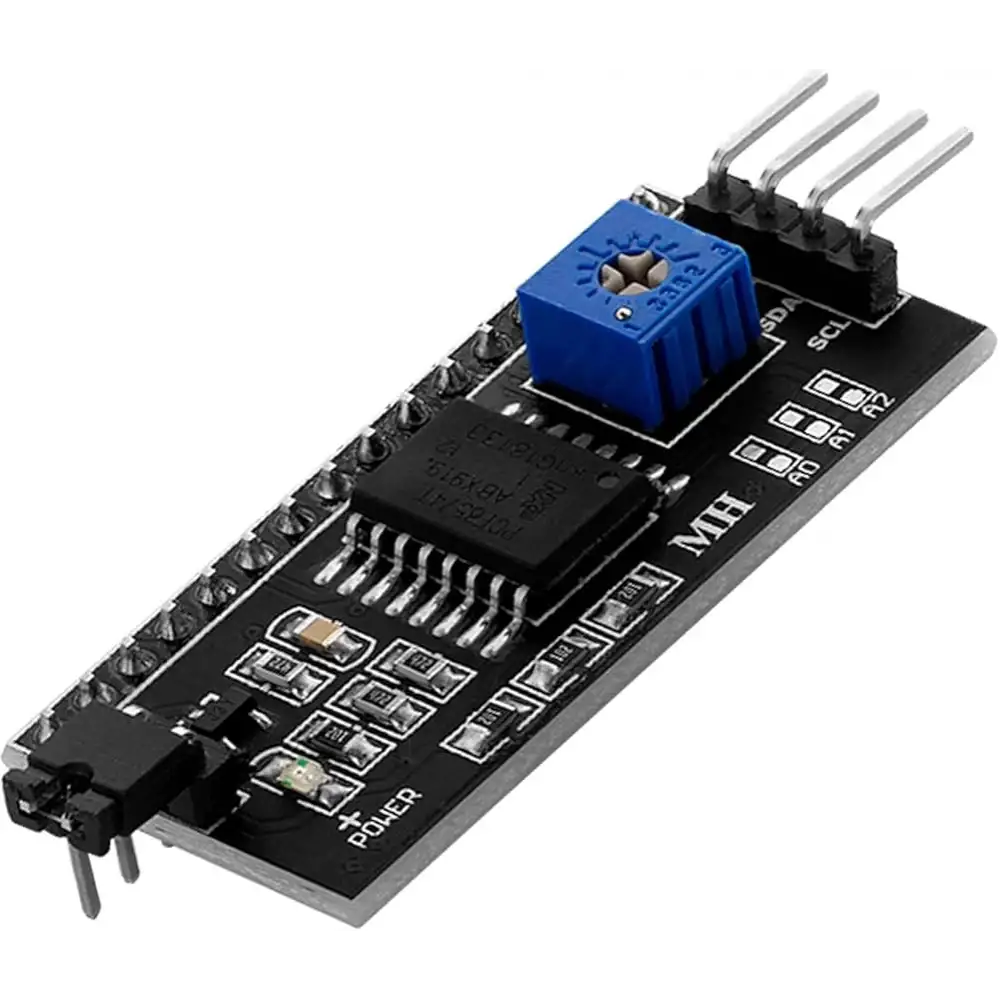

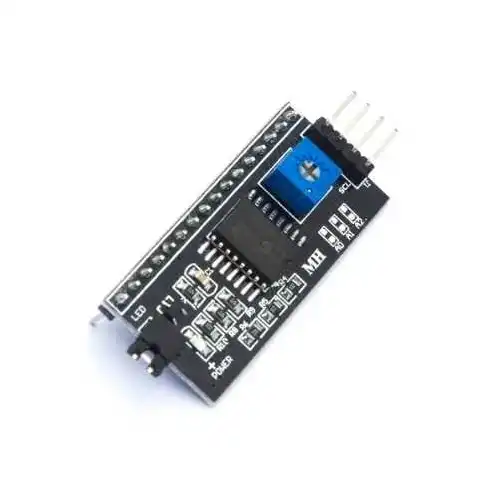

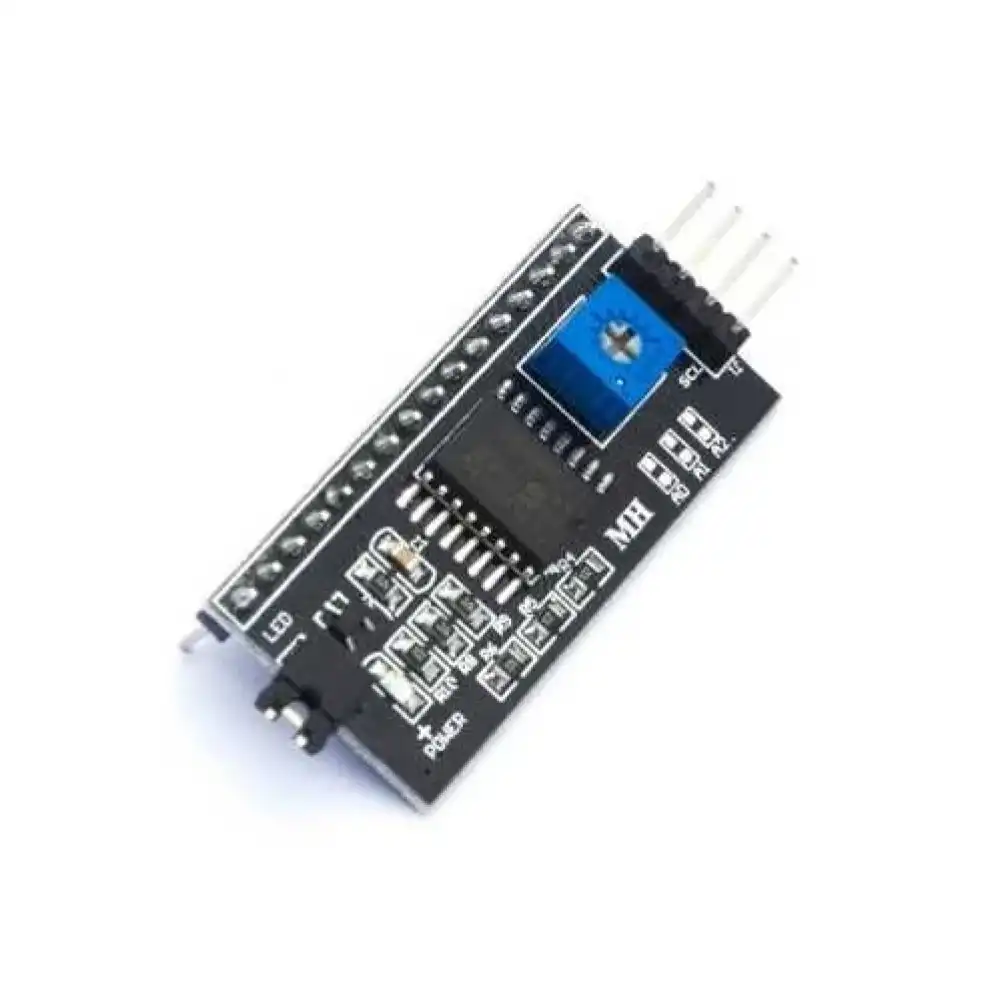

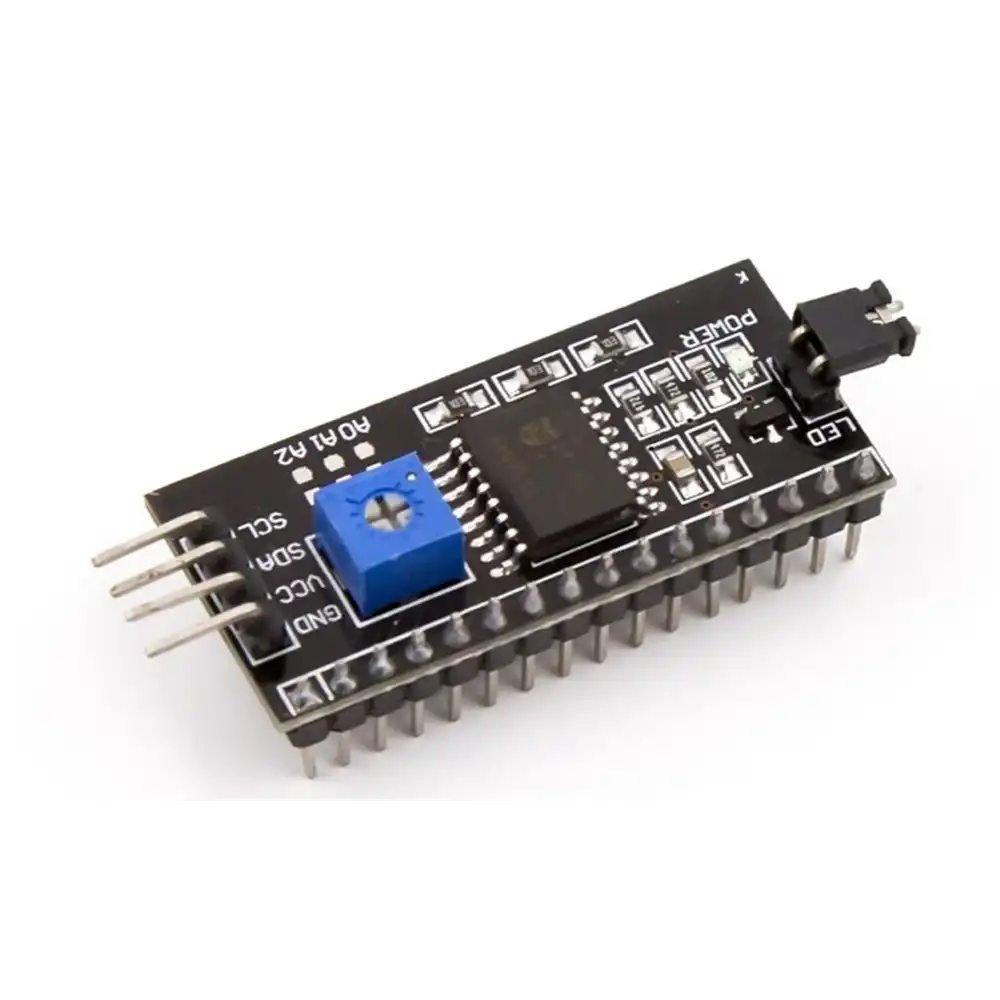

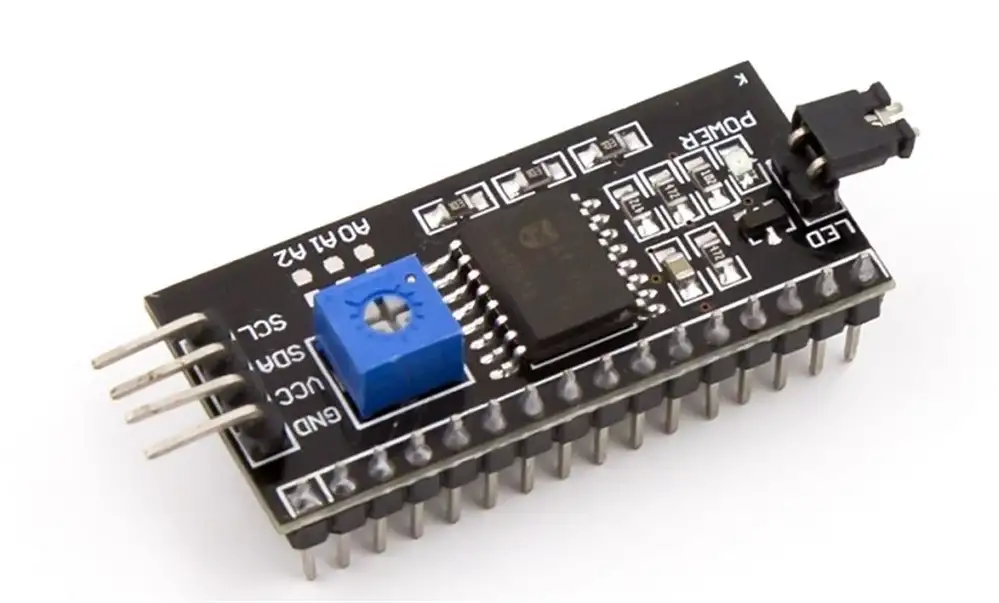

Ürün Görseli
