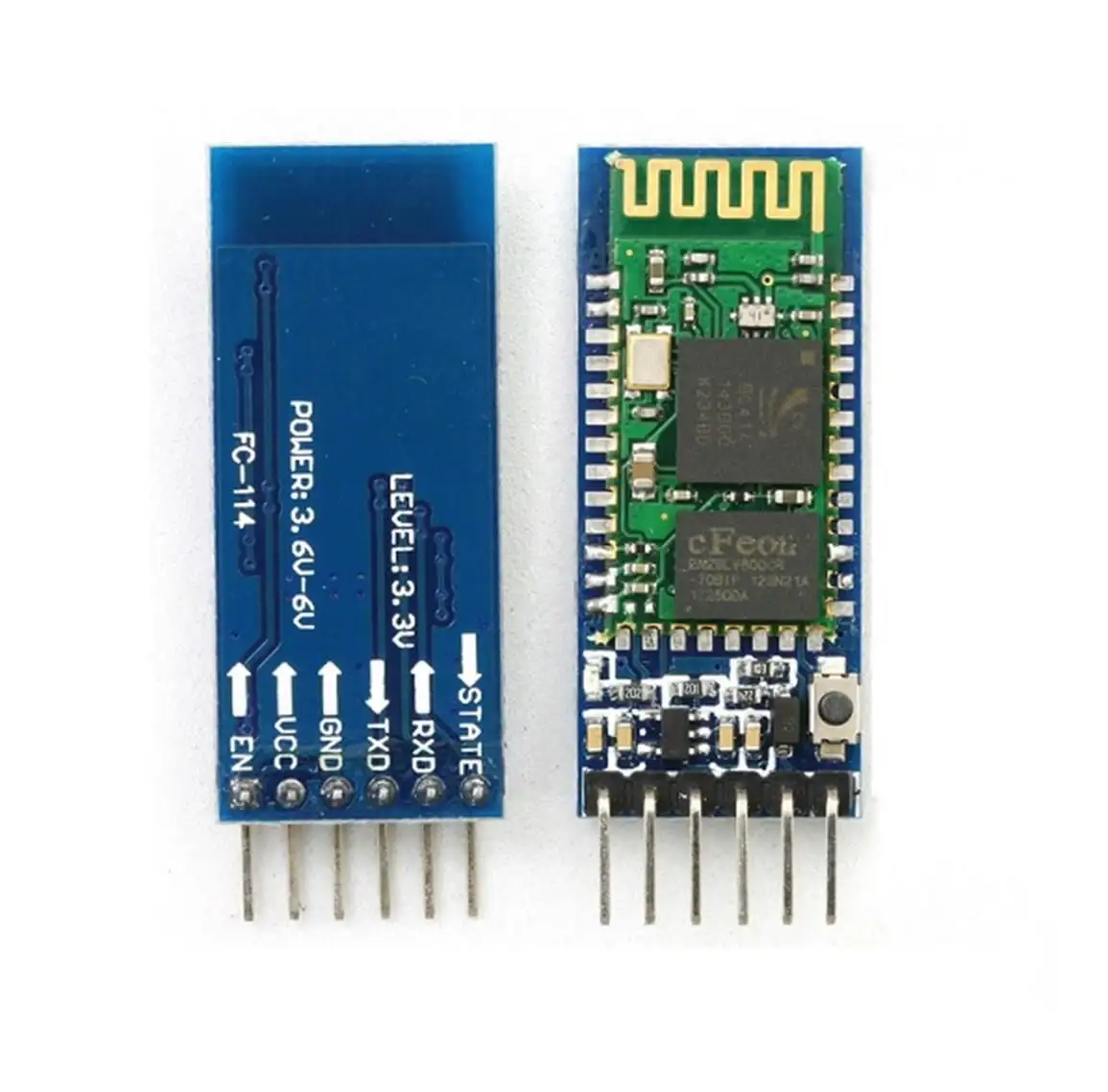

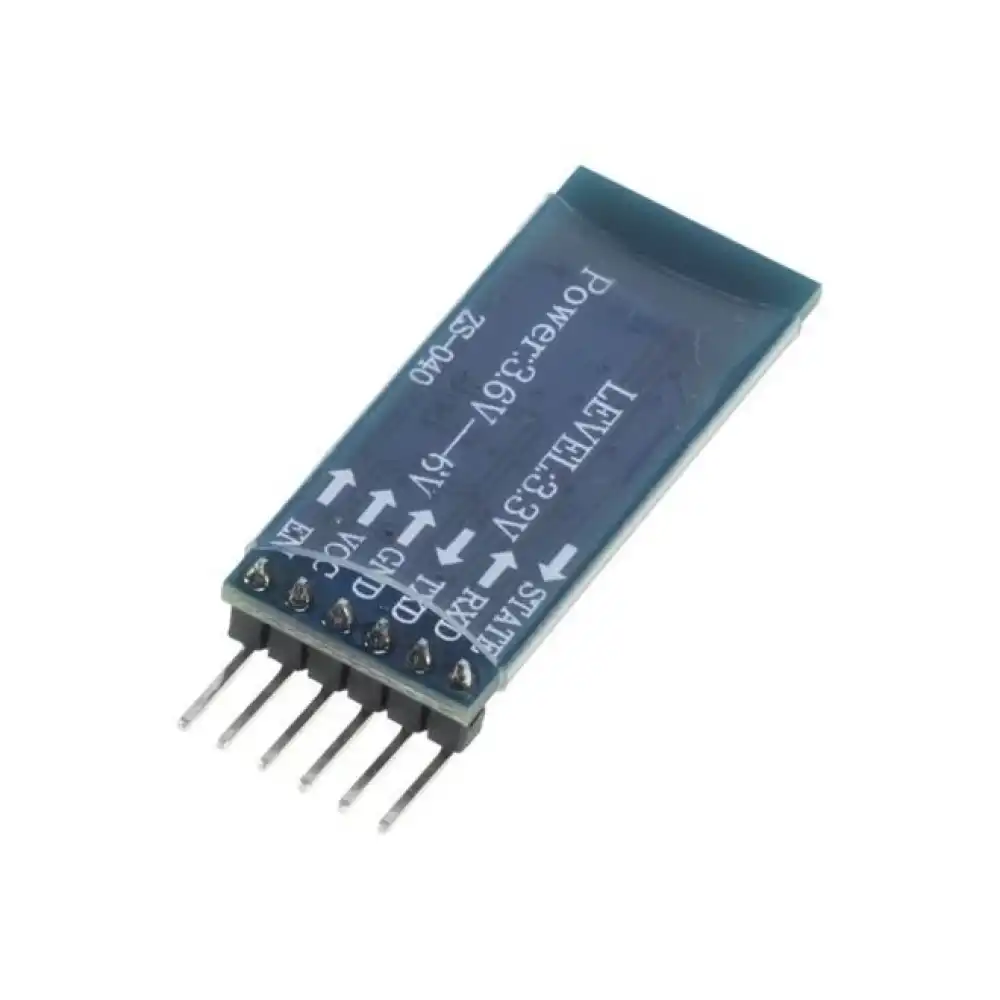

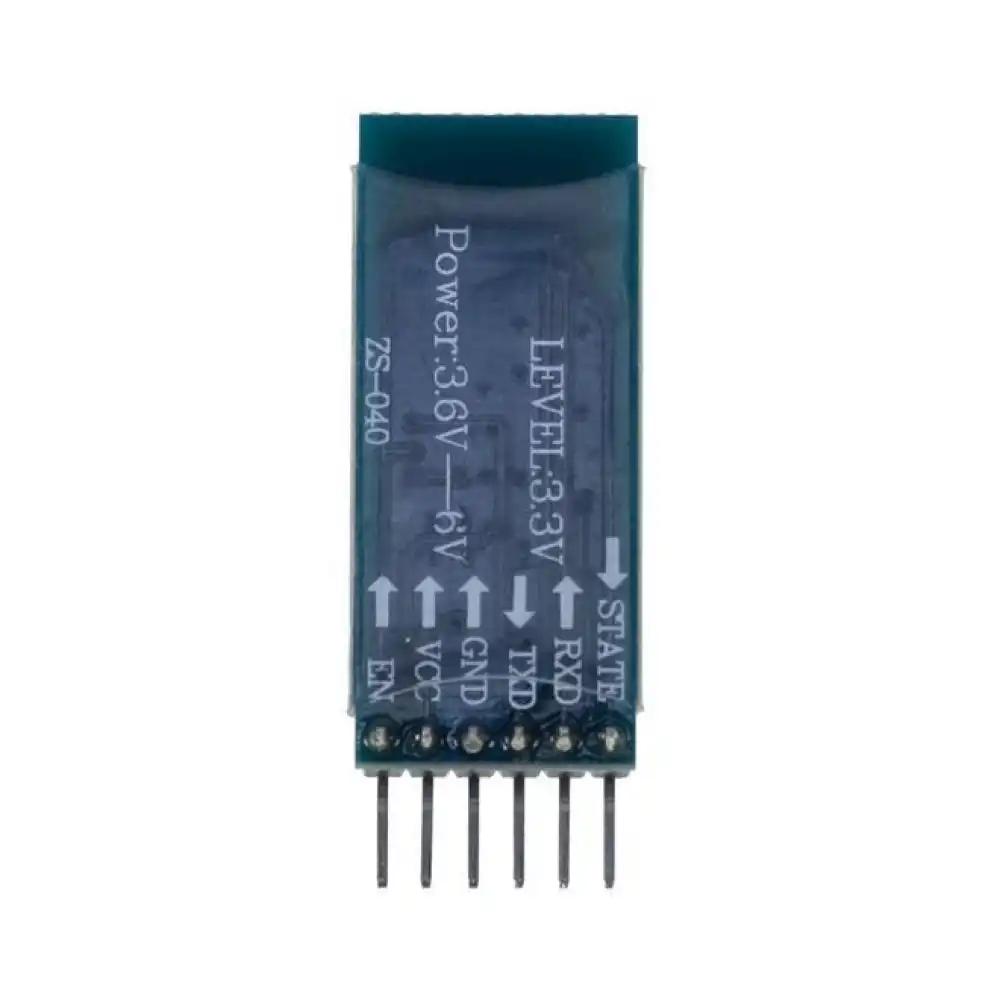

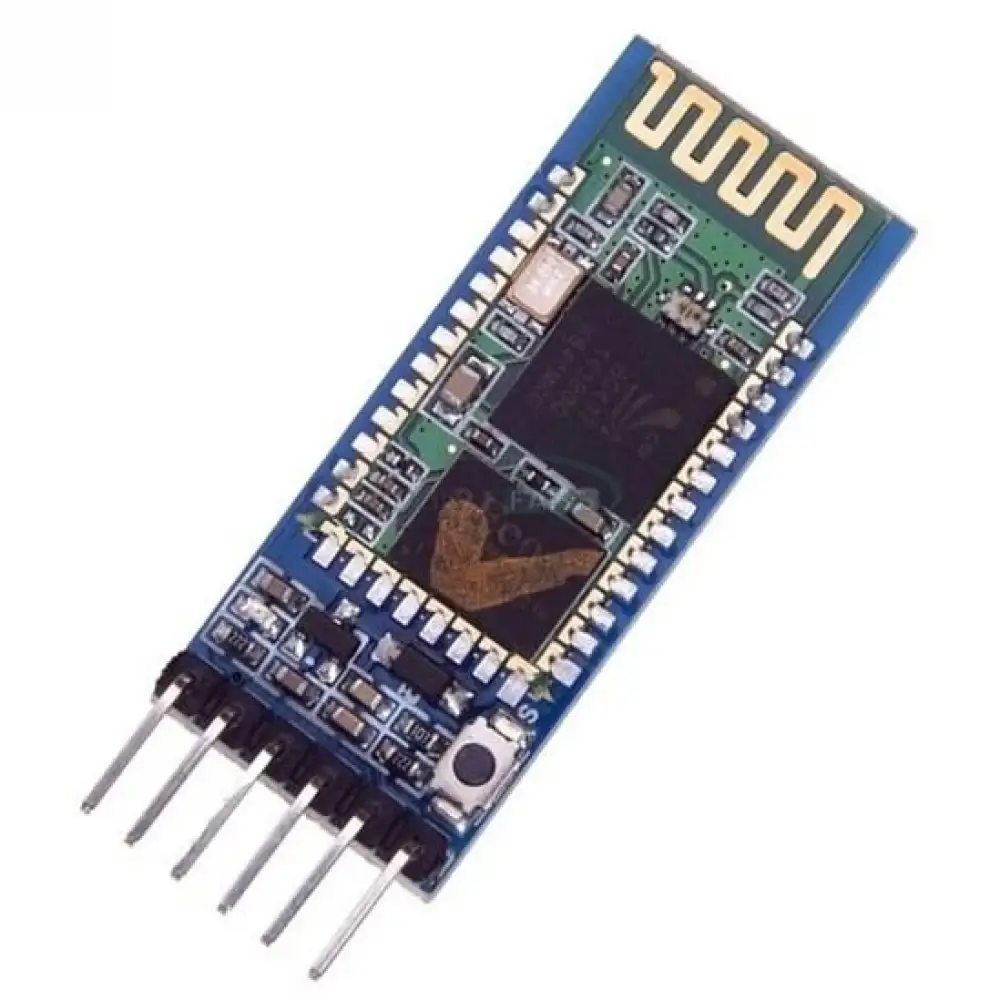

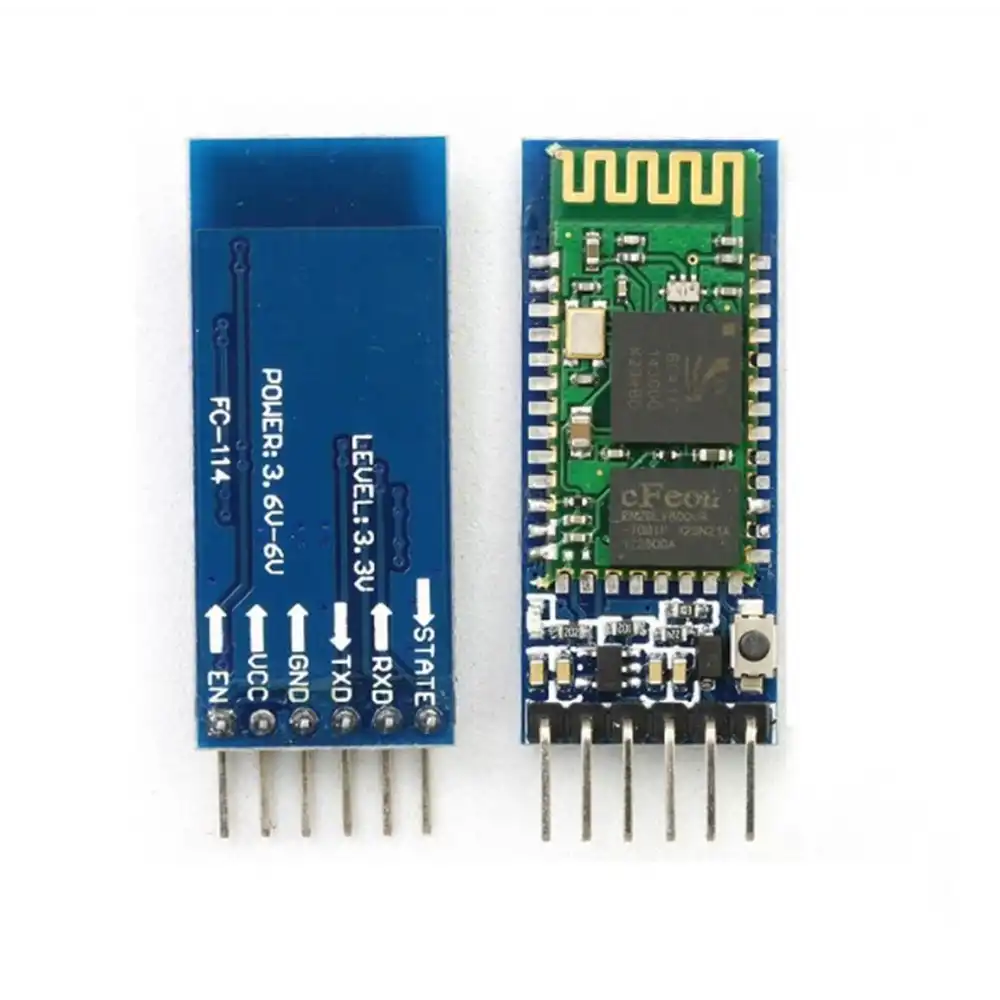

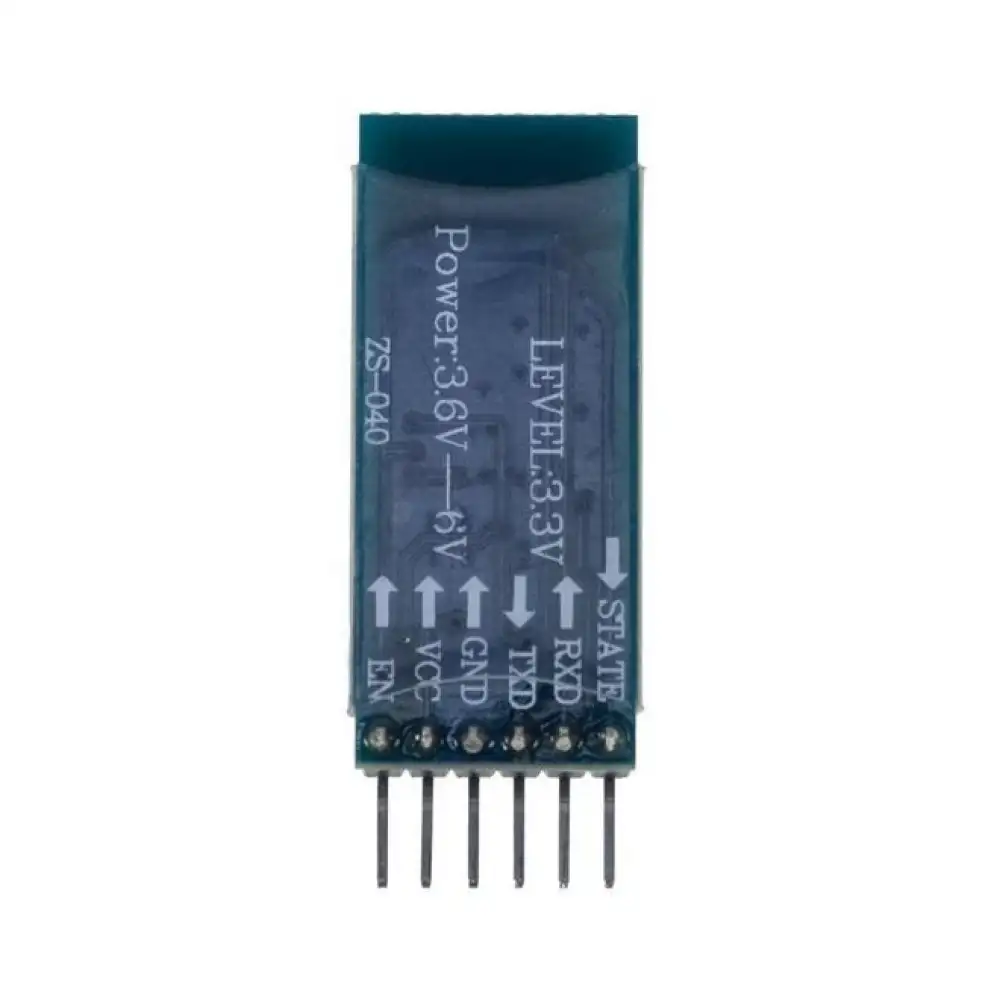

HC05 Bluetooth Kablosuz İletişim Modülü

Robotik ve IoT Projeleri İçin Master/Slave Destekli Veri Aktarım Çözümü

HC05 Bluetooth modülü, mikrodenetleyici projelerinde kablosuz veri iletimi sağlamak için tasarlanmış, düşük maliyetli ve yüksek verimli bir iletişim çözümüdür. Bluetooth V2.0 standartlarını destekleyen bu modül, Arduino, Raspberry Pi ve STM32 gibi platformlarla UART protokolü üzerinden zahmetsizce entegre olur. Diğer Bluetooth modüllerinden farklı olarak hem Master hem de Slave modunda çalışabilmesi, cihazın hem başka cihazlara bağlanmasını hem de diğer cihazlardan bağlantı kabul etmesini sağlar. 10 metrelik etkili menzili ve 2.4 GHz frekans bandındaki kararlı sinyal yapısı ile ev otomasyonu, uzaktan kontrollü robotlar ve endüstriyel veri izleme sistemleri için idealdir.

Öne Çıkan Teknik Avantajlar ve Fonksiyonlar

• Çift Modlu Çalışma: Master ve Slave modları arasında yazılımsal geçiş yaparak esnek ağ yapıları kurma imkanı.
• SPP Protokol Desteği: Şeffaf seri bağlantı noktası protokolü ile veri paketlerini kablosuz olarak kolayca aktarma.
• Gelişmiş Veri Hızı (EDR): 3Mbps modülasyon desteği ile hızlı ve akıcı veri alışverişi.
• AFH Teknolojisi: Adaptif frekans atlama özelliği sayesinde çevresel sinyal kirliliğinden etkilenmeden stabil bağlantı.
• Kompakt Tasarım: 12.7mm x 27mm boyutlarındaki minimal ayak izi ile taşınabilir cihazlar için uygun yapı.
• Düşük Enerji Tüketimi: Verimli CMOS teknolojisi ile pille çalışan projelerde uzun süreli kullanım performansı.

Teknik Özellikler Tablosu

Kullanım ve Yapılandırma Önerileri

• AT Komut Modu: Modülün Master/Slave seçimi ve baud hızı ayarları gibi yapılandırmaları için AT komut arayüzü kullanılmalıdır.
• Bağlantı Şeması: Mikrodenetleyici ile bağlantı kurarken modülün RX pinine 5V sistemlerde gerilim bölücü direnç eklenmesi önerilir.
• Anten Yerleşimi: Entegre antenin verimli çalışması için montaj esnasında etrafında metal engellerin bulunmamasına dikkat edilmelidir.

Görsel Referans

Paket Bilgileri
