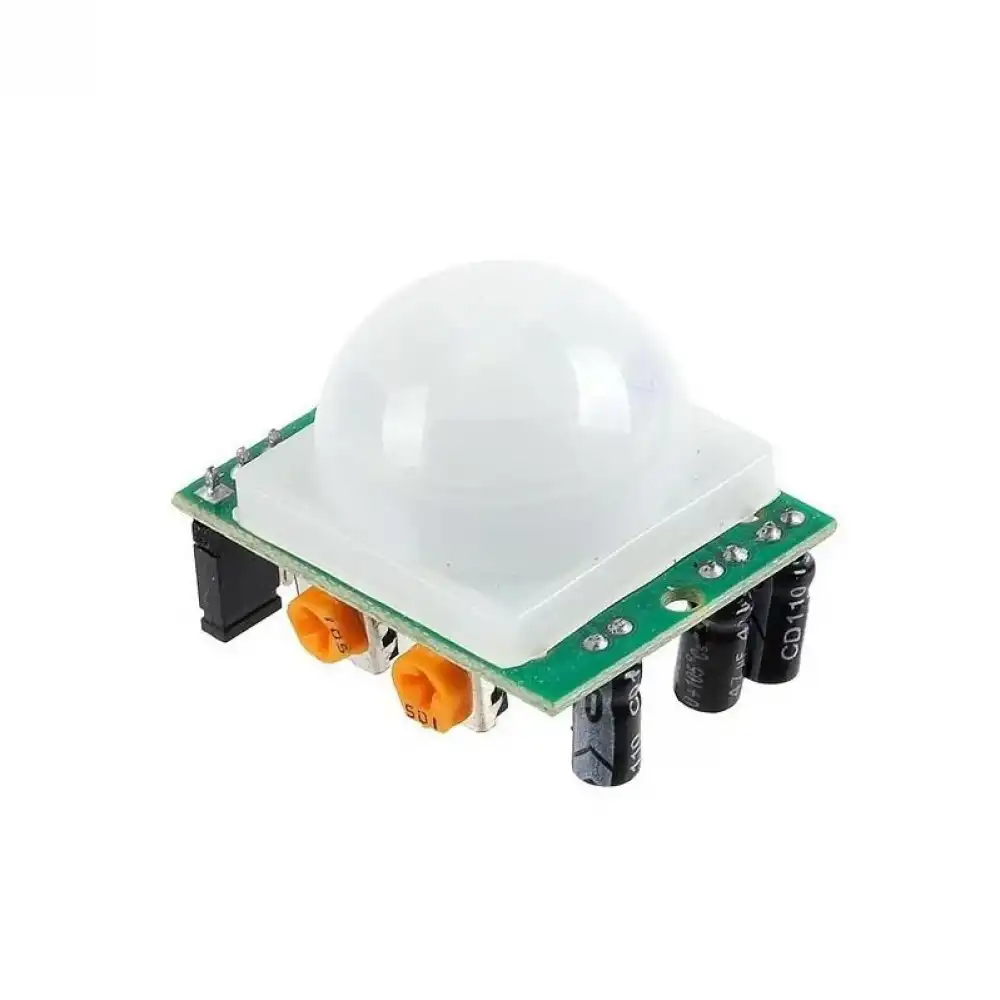

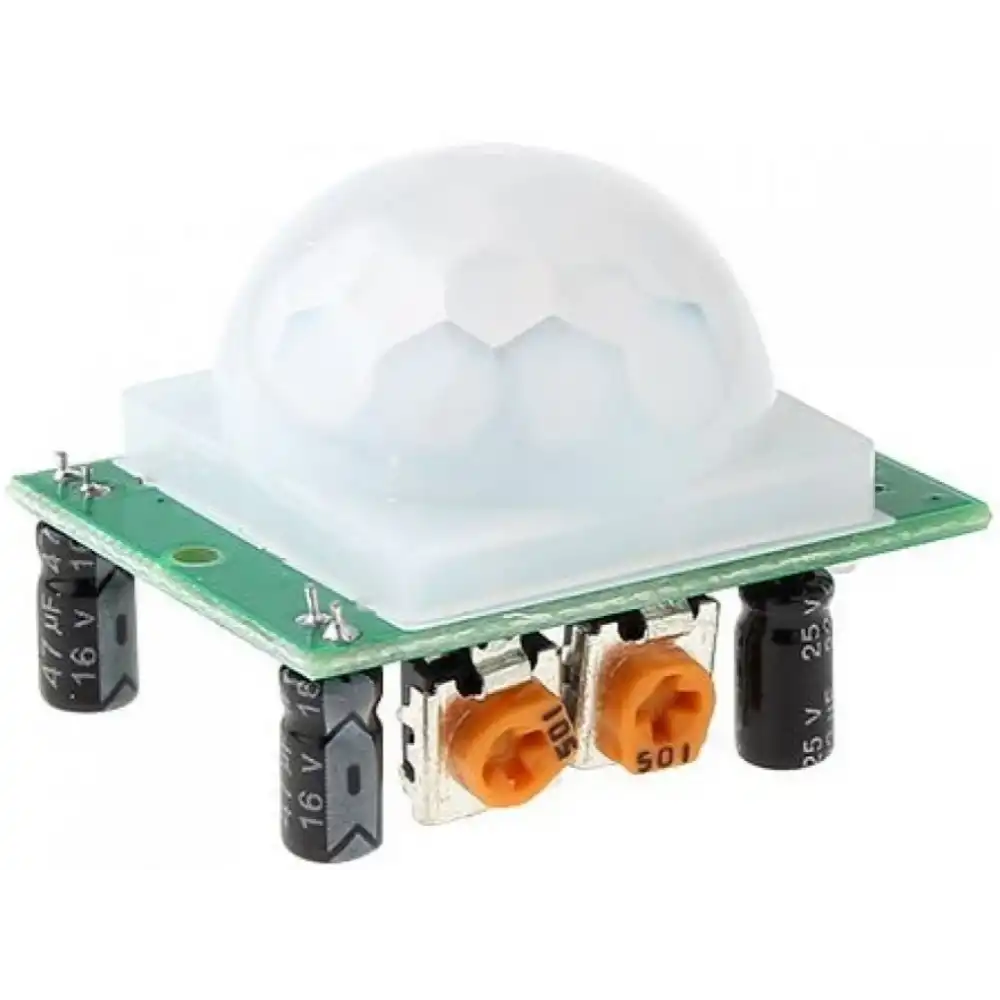

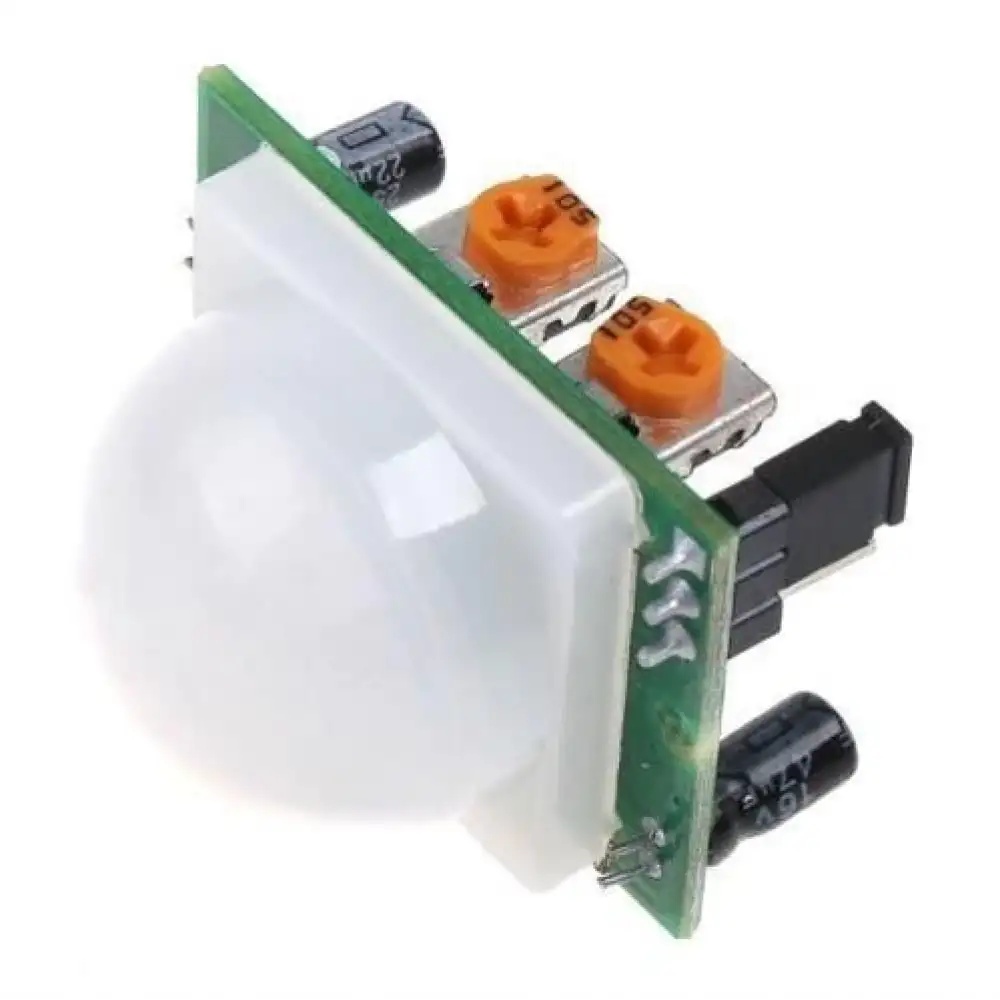

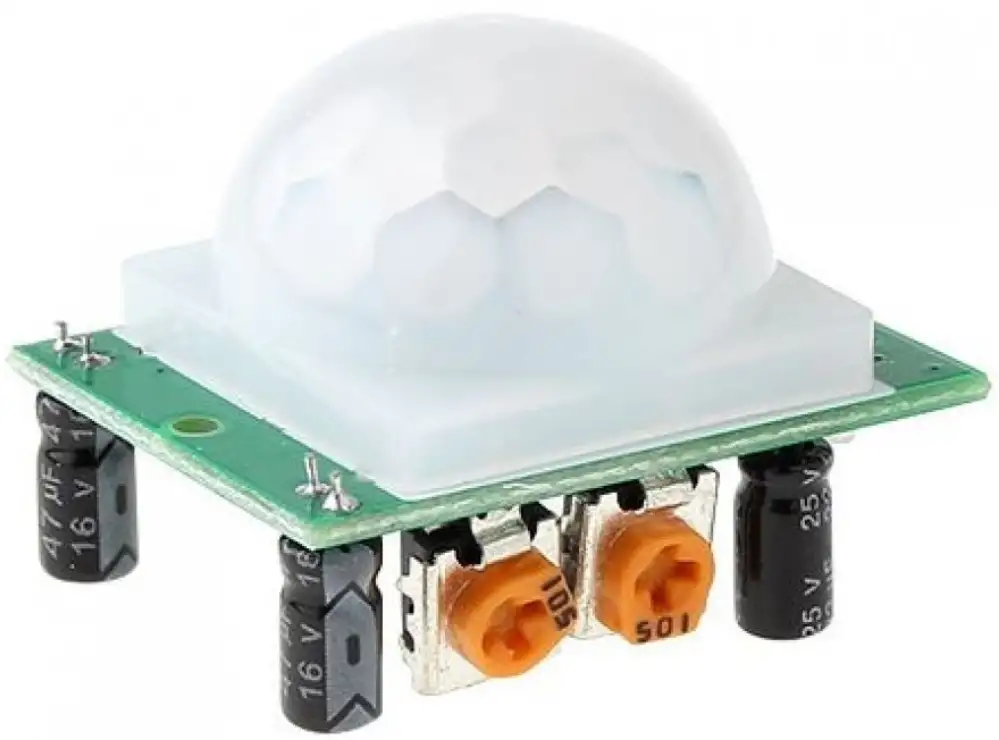

HC-SR501 PIR Hareket Sensörü

Akıllı Güvenlik ve Aydınlatma Projeleri İçin Ayarlanabilir Pasif Kızılötesi Sensör

HC-SR501 PIR hareket sensörü, çevresindeki ısı yayan canlıların hareketlerini algılamak üzere tasarlanmış, düşük maliyetli ve yüksek kararlılığa sahip bir elektronik bileşendir. Pasif kızılötesi teknolojisi sayesinde, insan ve hayvan hareketlerini ortamdaki kızılötesi radyasyon değişimlerini izleyerek tespit eder. Üzerinde bulunan iki adet potansiyometre, kullanıcının algılama mesafesini ve tetikleme sonrası bekleme süresini projenin ihtiyacına göre özelleştirmesine imkan tanır. Geniş çalışma gerilimi aralığı ve düşük enerji tüketimi ile akıllı ev sistemleri, otomatik gece lambaları ve hırsız alarm projeleri için mükemmel bir tercih oluşturur.

Öne Çıkan Teknik Avantajlar ve Kullanım Alanları

• Ayarlanabilir Hassasiyet: Algılama mesafesi 3 metre ile 7 metre arasında dinamik olarak değiştirilebilir.
• Zaman Gecikme Kontrolü: Hareket algılandıktan sonra çıkışın ne kadar süre aktif kalacağı (5s - 200s) ayarlanabilir.
• Çift Tetikleme Modu: Tek seferlik tetikleme veya her harekette süreyi yenileyen tekrarlı tetikleme modları arasında seçim imkanı.
• Geniş Algılama Açısı: 120 derecelik konik algılama alanı ile kör noktaları minimize eder.
• Düşük Güç Tüketimi: 60 mikroamperden az bekleme akımı ile pille çalışan sistemlerde uzun ömürlü kullanım sunar.
• Geniş Uyumluluk: Arduino, Raspberry Pi, ESP8266 ve tüm standart 3.3V/5V mikrodenetleyici sistemleriyle doğrudan çalışır.

Teknik Özellikler Tablosu

Kullanım ve Kalibrasyon Tavsiyeleri

• Isınma Süresi: Sensöre güç verildiğinde stabil hale gelmesi için yaklaşık 30-60 saniyelik bir ön ısınma süresi tanınmalıdır.
• Potansiyometre Ayarı: Saat yönünde çevirme genellikle mesafeyi veya süreyi artırırken, tersi yönde çevirme azaltır.
• Yerleşim: Sensörün doğrudan güneş ışığına veya klima gibi hızlı hava akımı olan yerlere bakmamasına dikkat edilmelidir; bu durum yanlış tetiklemelere neden olabilir.

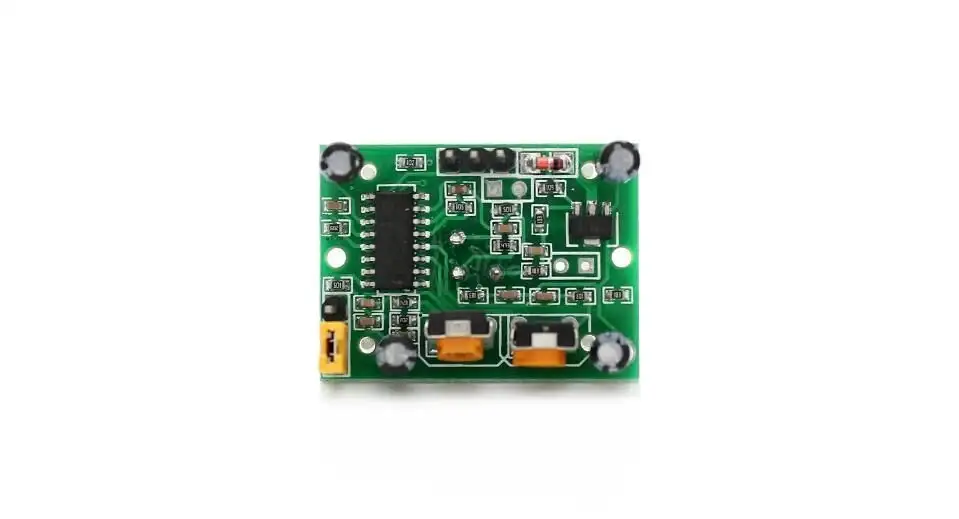

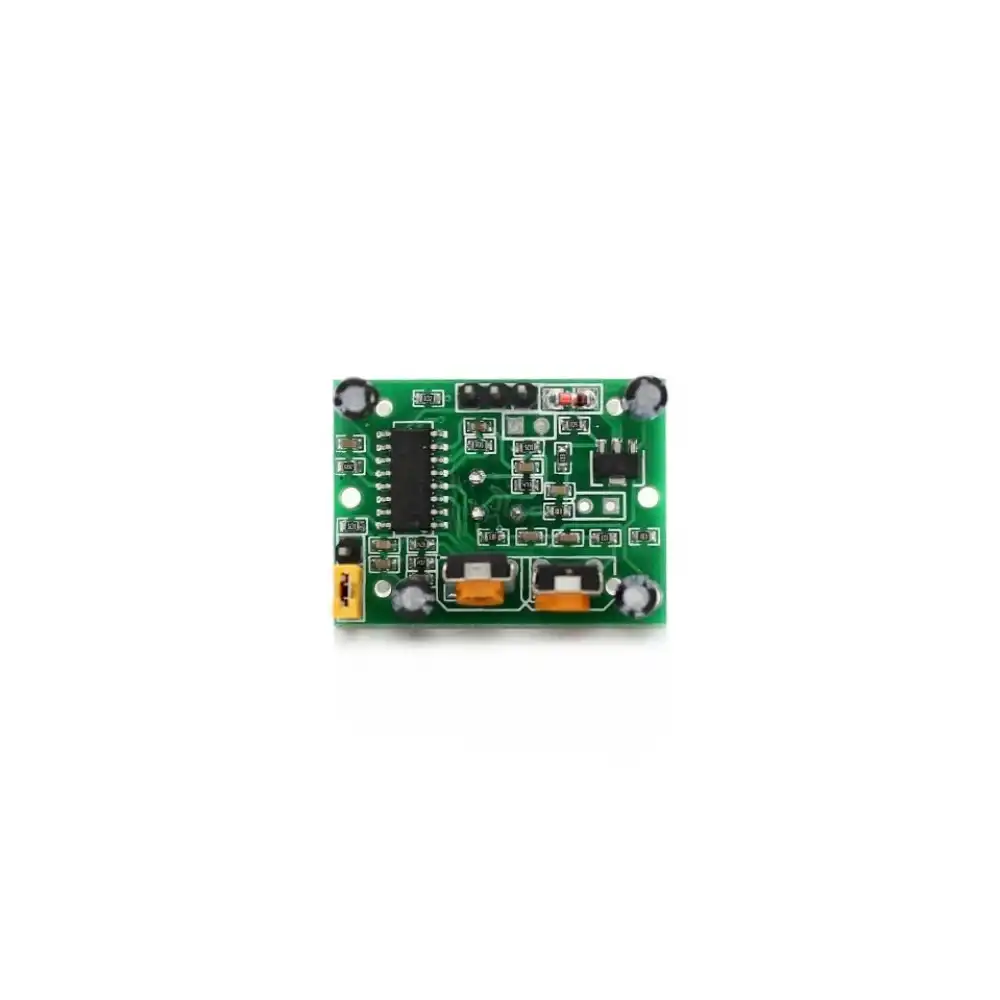

Görsel Referans

Paket Bilgileri
