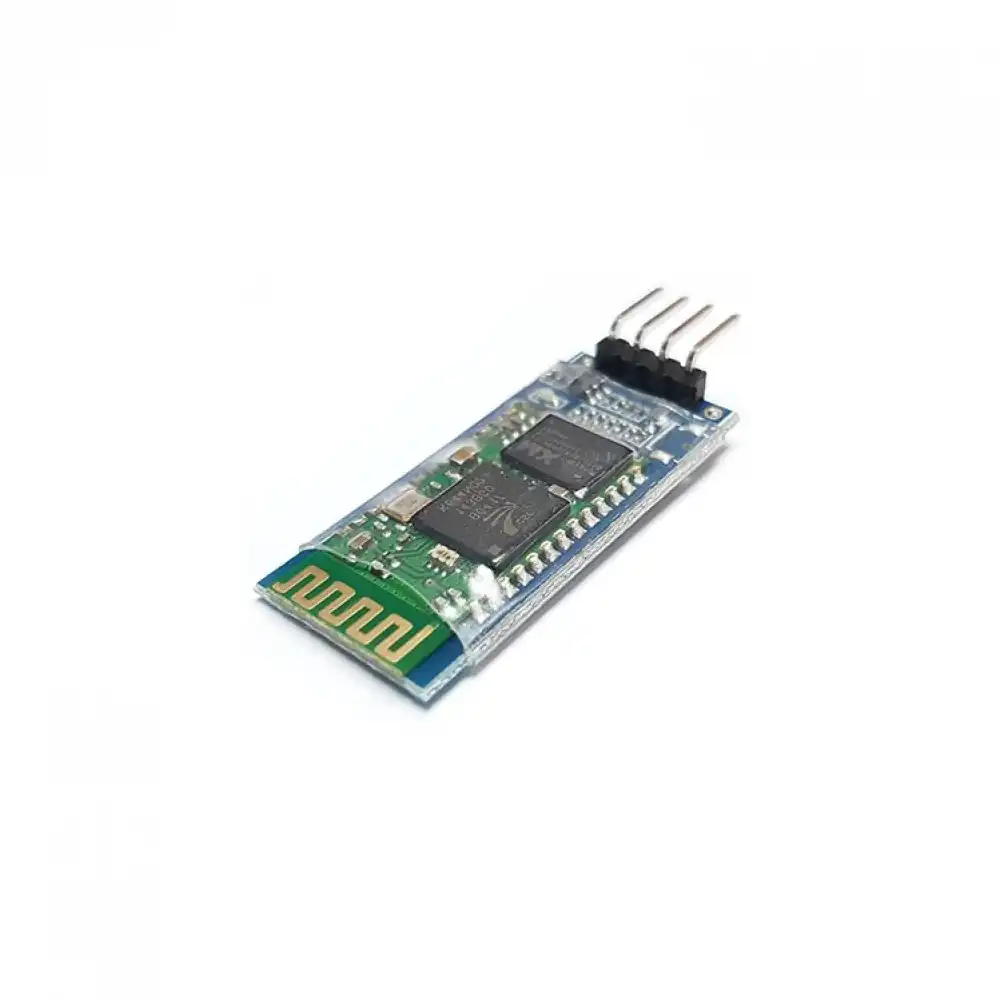

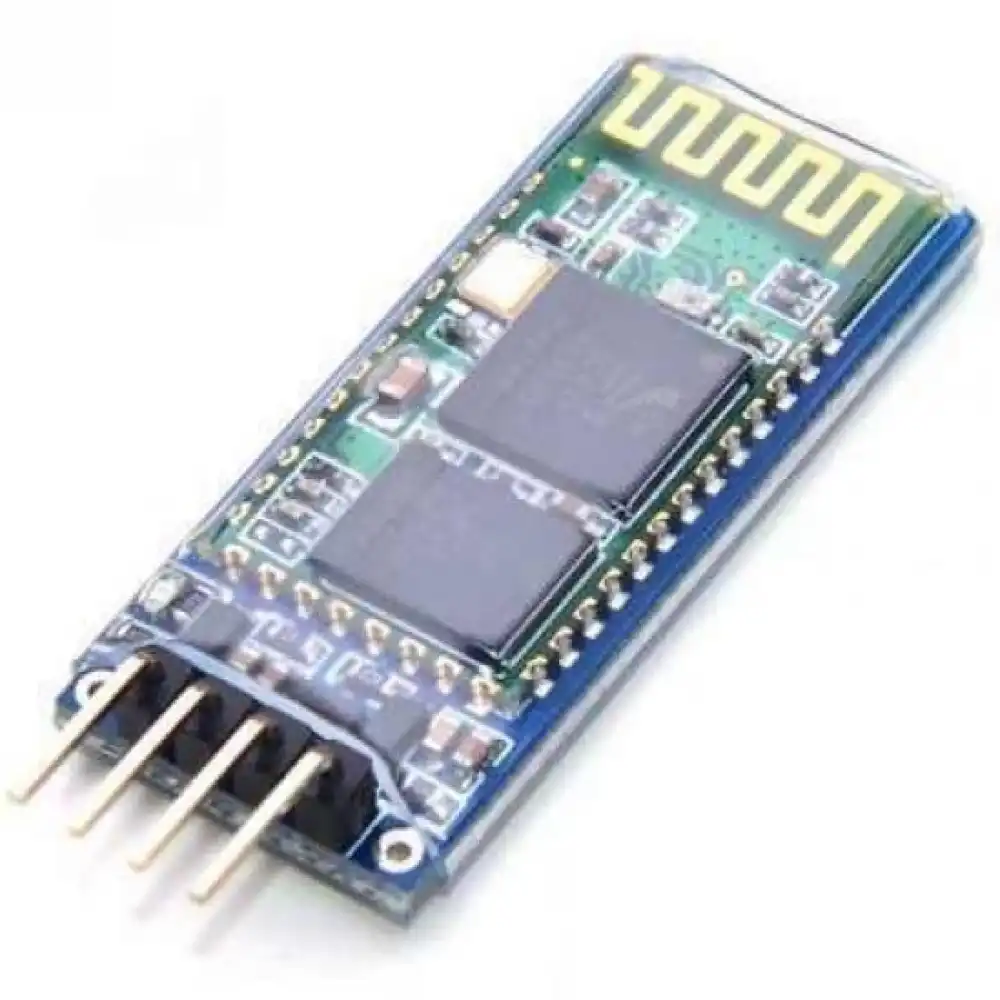

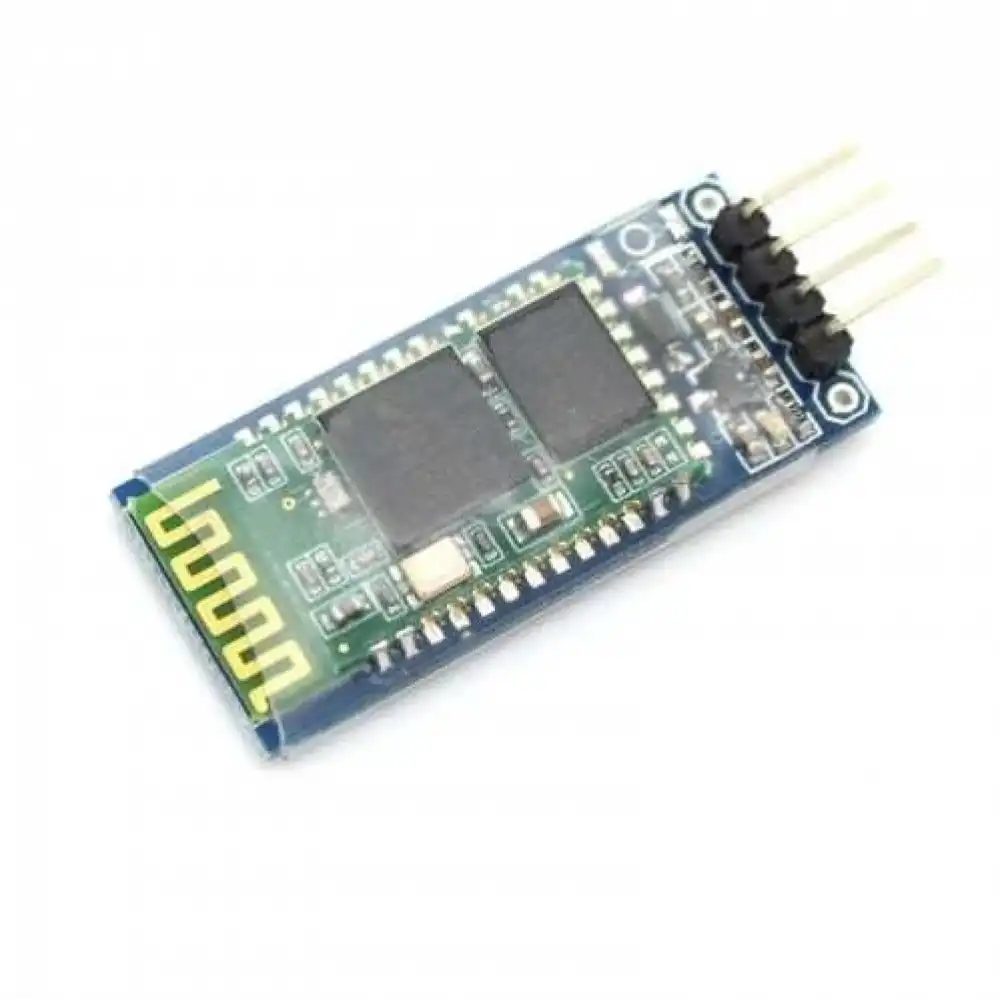

HC-06 Bluetooth İletişim Modülü
Arduino ve Raspberry Pi Projeleri İçin Kablosuz Seri Haberleşme Çözümü
HC-06 Bluetooth modülü, mikrodenetleyici tabanlı sistemlerde kablosuz veri iletimini en basit ve ekonomik şekilde gerçekleştirmek için tasarlanmıştır. Bluetooth 2.0+EDR standardını kullanan bu modül, Serial Port Protocol (SPP) sayesinde cihazlarınızı akıllı telefonlar, bilgisayarlar ve tabletler ile saniyeler içinde eşleştirmenize olanak tanır. 2.4 GHz ISM bandında çalışan yapısı ve UART haberleşme arayüzü ile Arduino ve Raspberry Pi gibi platformlarla tam uyumludur. Düşük güç tüketimi ve 10 metrelik etkili menzili ile robotik projelerinden akıllı ev sistemlerine kadar geniş bir yelpazede güvenilir kablosuz bağlantı sunar.
Öne Çıkan Teknik Avantajlar ve Fonksiyonlar
- Kolay Entegrasyon: UART (TX/RX) arayüzü sayesinde karmaşık kütüphanelere ihtiyaç duymadan seri haberleşme imkanı.
- Şeffaf Veri İletimi: Bağlı cihazlar arasında veri paketlerini herhangi bir protokol karmaşası olmadan doğrudan aktarır.
- Güvenli Eşleşme: Standart PIN kodu koruması (varsayılan: 1234) ile yetkisiz erişimlerin önüne geçer.
- Esnek Gerilim Aralığı: 3.3V ile 6V DC arasında geniş çalışma voltajı ile farklı güç kaynaklarına uyum sağlar.
- Enerji Verimliliği: Bekleme modunda 1mA'dan düşük akım tüketimi ile pilli projeler için idealdir.
- Kompakt Form Faktörü: 27mm x 13mm boyutlarındaki minimal yapısı ile her türlü devre tasarımına kolayca sığar.
Teknik Özellikler Tablosu
| Parametre | Özellik / Veri |
|---|---|
| Bluetooth Versiyonu | 2.0 + EDR (Enhanced Data Rate) |
| Çalışma Modu | Slave (Bağımlı) |
| Haberleşme Protokolü | UART / SPP (Serial Port Protocol) |
| Çalışma Frekansı | 2.4 GHz ISM Bandı |
| Çalışma Gerilimi | 3.3V - 6V DC |
| Akım Tüketimi | 30-40 mA (Çalışma) / <1 mA (Bekleme) |
| Menzil | Yaklaşık 10 Metre (Açık Alan) |
| Ayarlanabilir Veri Hızı | 9600 - 115200 bps |
Bağlantı ve Yapılandırma Rehberi

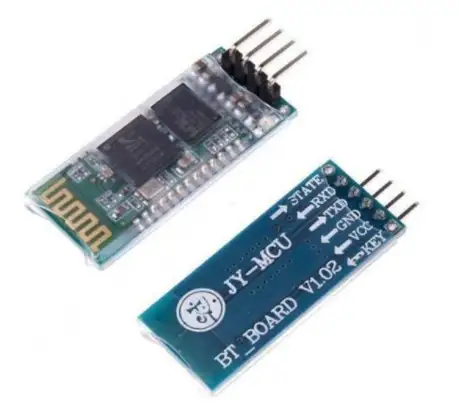

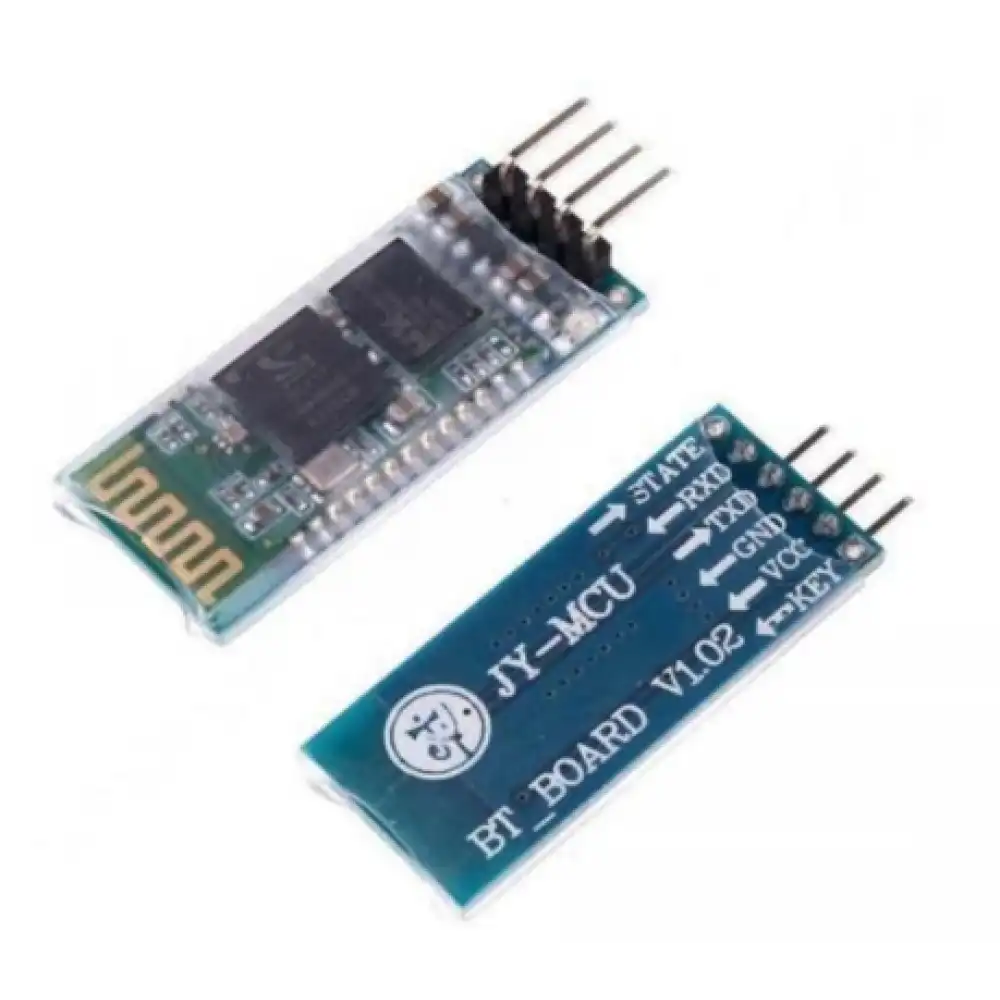

- Pin Yapısı: Modül üzerindeki VCC, GND, TXD, RXD pinleri ile temel bağlantı sağlanır; STATE pimi bağlantı durumunu, EN pimi ise modülün aktiflik durumunu izlemek için kullanılır.
- Haberleşme Mantığı: Modülün TX pimi mikrodenetleyicinin RX pinine, modülün RX pimi ise mikrodenetleyicinin TX pinine çapraz şekilde bağlanmalıdır.
- Güvenlik Notu: Modülün giriş voltajı 5V desteklese de haberleşme (RX/TX) sinyallerinin 3.3V seviyesinde olması önerilir; 5V sistemlerde gerilim bölücü direnç kullanımı tavsiye edilir.
Görsel Referans
Paket BilgileriPaket içeriği:
1x HC-06 Raspberry Arduino Bluetooth Modülü
1x HC-06 Raspberry Arduino Bluetooth Modülü
