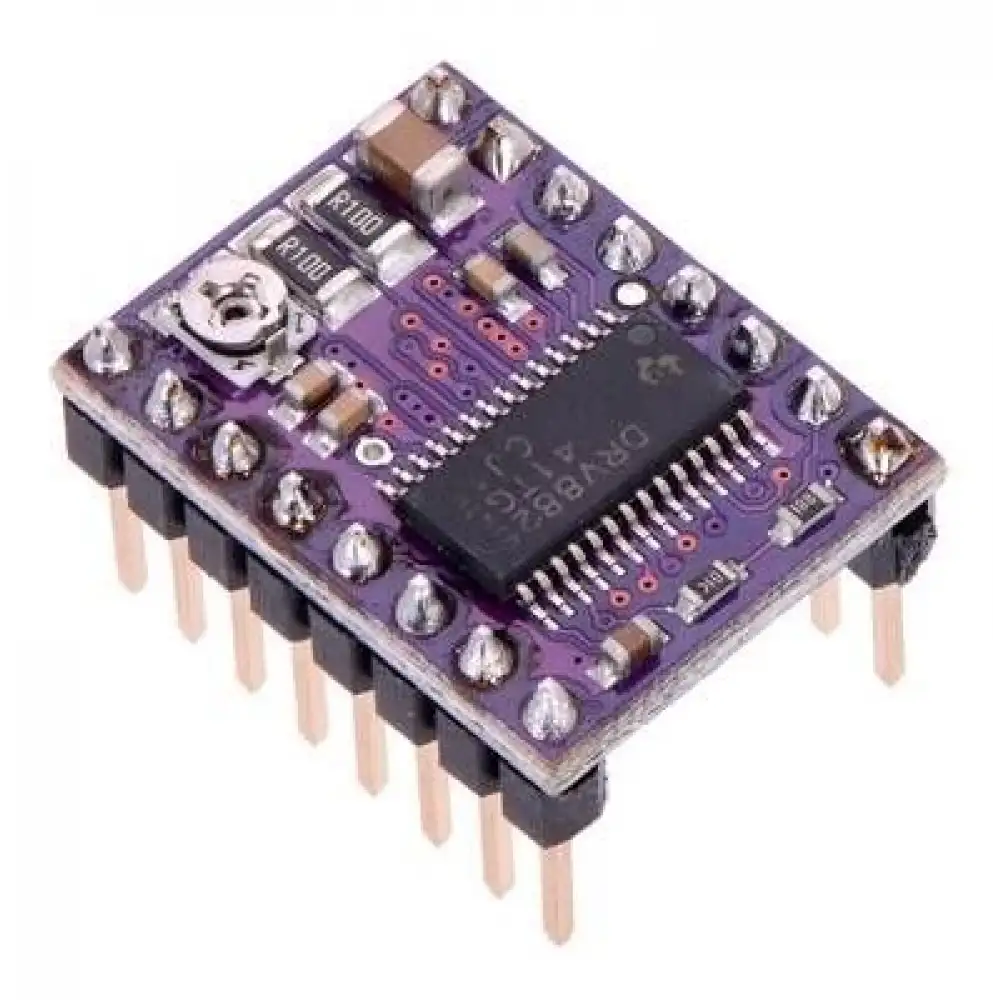

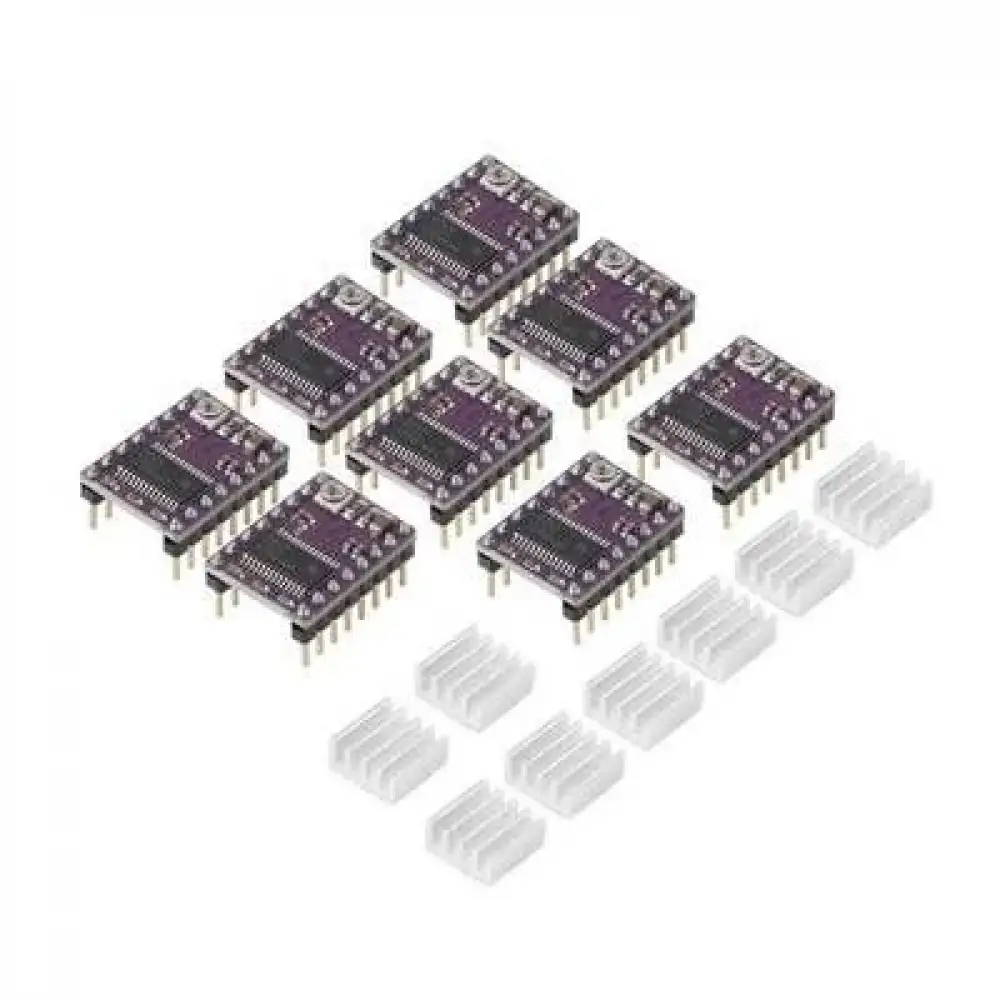

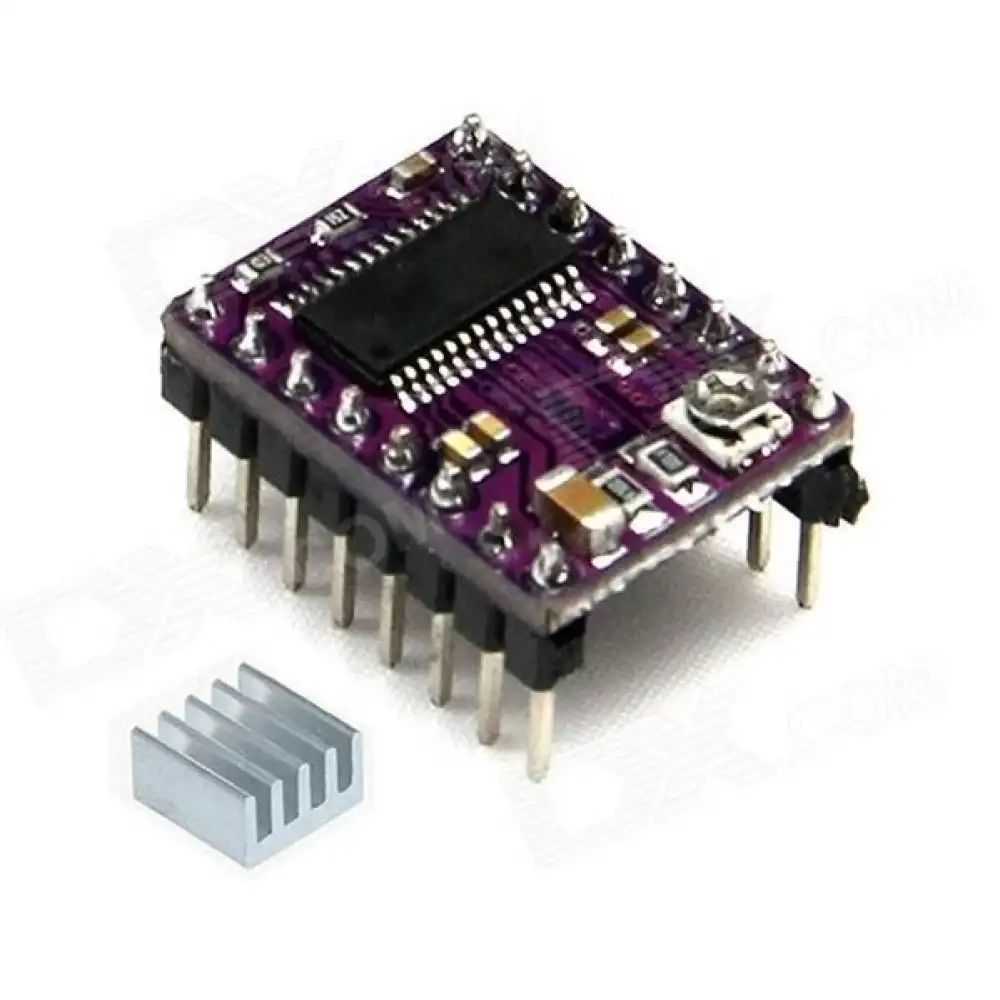

DRV8825 step motor sürücü kartı, kanal başına pik 2.5A akım verebilmektedir(tavsiye edilmez).

 Sürücü ayarlanabilir akım sınırlaması, aşırı akım ve aşırı sıcaklık koruması ve altı mikrostep çözünürlük(1/32 Step) özelliklerine sahiptir. 8.2V ve 45V arasında geniş bir çalışma voltaj aralığı ile bir 3d yazıcı yapımında kolaylıkla kullanılabilinmektedir.

DRV8825 step motor sürücü kartı özellikleri:

Basit step ve yön ayarlaması

6 farklı step imkanı; full-step,half-step,1/4-step,1/8-step,1/16-step ve 1/32-step

Ayarlanabilir akım kontrolü için potansiyometre

Maksimum Motor Voltajı:40V

Kısa devre koruması

DRV8825 Step Motor Sürücü Devresi

DRV8825 Step motor sürücü entegresinin kullanıldığı bir devredir.

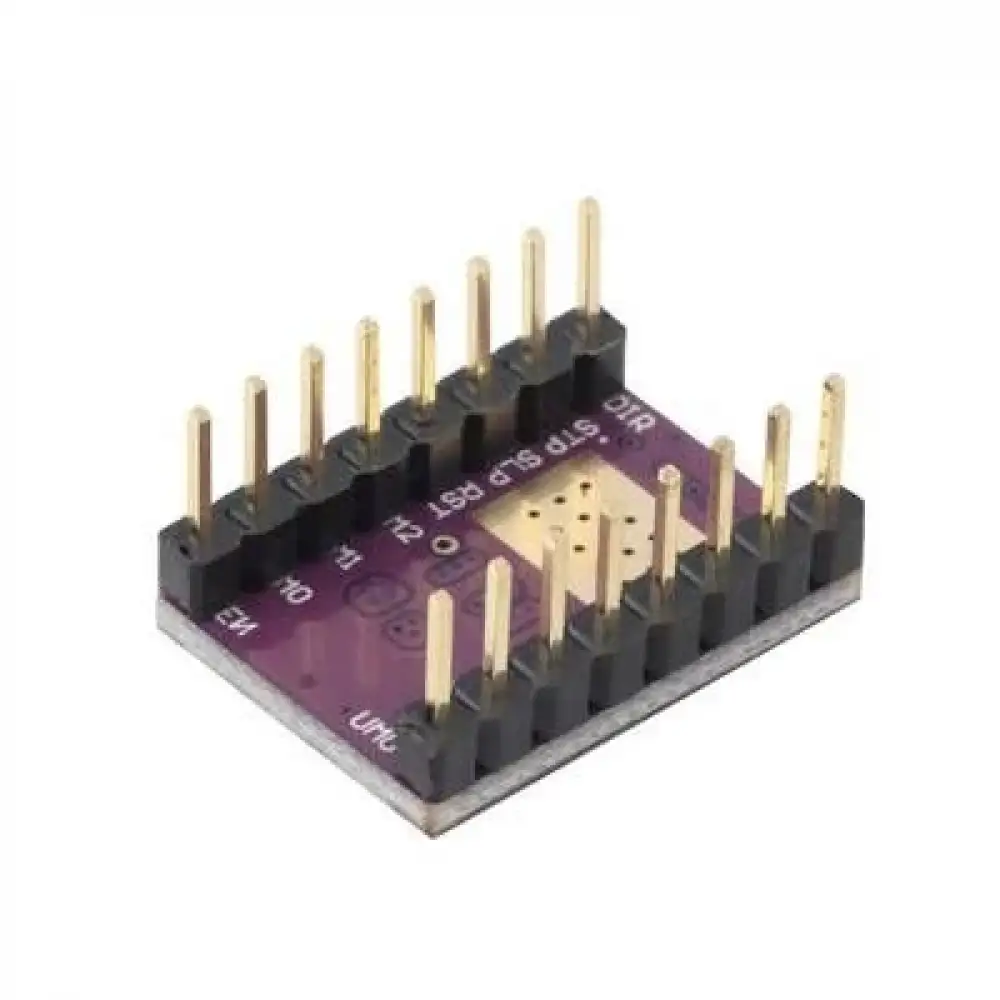

Drv8825 step motor sürücüsü ; entegre 8-45V ve azami 1,6 ampere kadar bipolar motorları sürebilmektedir. Devre üzerinde motora verilecek maksimum akım kontrolü için pot bulunmakta ve tam adım, yarım adım, çeyrek adım, 1/8 adım, 1/16 adım ve 1/32 adım kart üzerindeki 3 pin ile ayarlanabilmektedir.Drv8825 ayrıca aşırı sıcaklık, kısadevre, düşük voltaj ve çapraz akım korumaları bulunduran devre üzerinde besleme regülatörü bulunduğundan ayrıca besleme gerektirmez. 0,1" (2,54mm) çift taraflı pinler ile gelen devrenin kontrolü Yön ve step pinleri ile Arduino veya mikro işlemcinize kolayca uygulanabilir.

DRV8825 Step Motor Sürücü Kartı Özellikleri

Motor besleme Voltajı: 8,2-45V

Motor besleme akımı (soğutmasız): < 2A

Kontrol voltajı: "0"-0 - "1"-2,5-5V

Boyutlar: 20,32mm X  15,24mm

Pin Aralığı: 2,54mm (0,1")

Lojik besleme: kart üzerinde

PCB Tipi: 4 Katlı

Adım Kontrolü:

Motor çalışırken bağlantılara dokunulmsı  veya takılması sürücüyü yakabilir. Bağlantıları güç kapalı iken yapabilirsiniz.

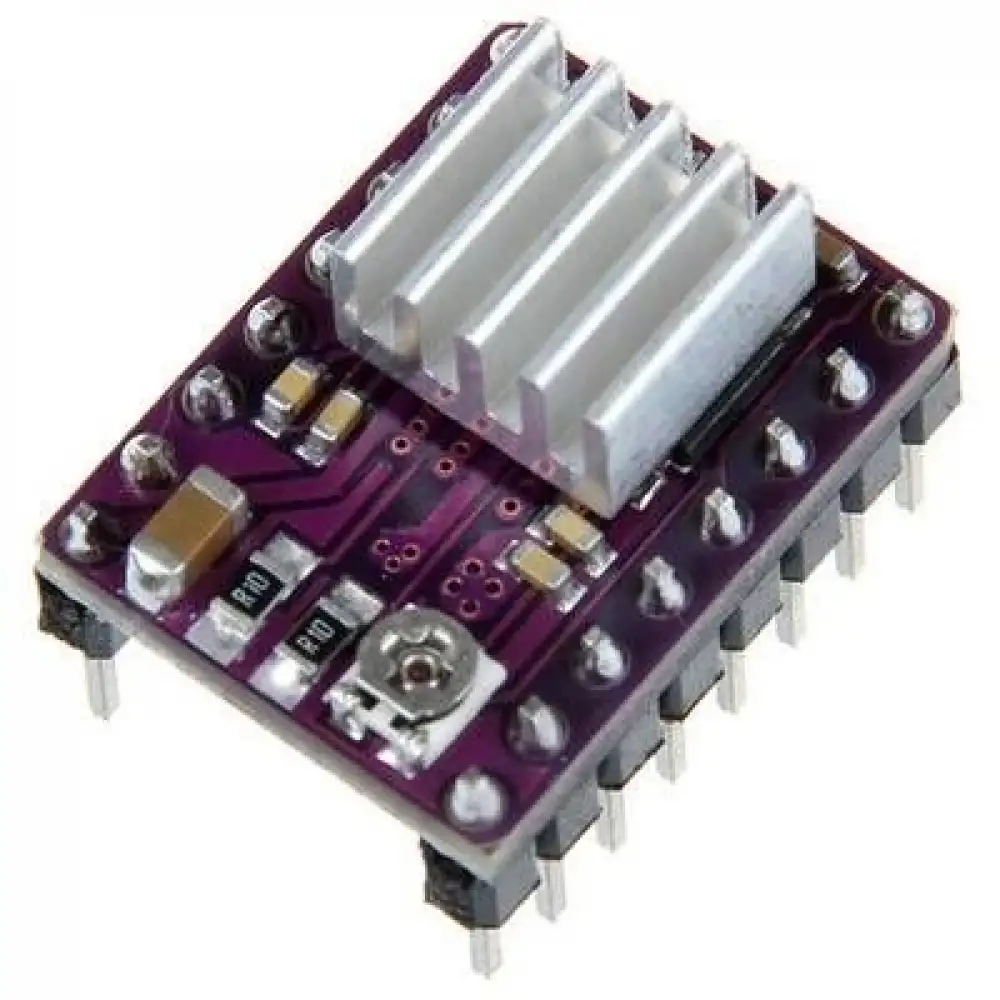

DRV8825 entegresi 1,5A üzerinde el yakacak derecede ısınacağından mutlaka  fan  bağlanması tavsiye edilir.

Ayrıca fan takmadan önce VREF akım ayarının yapılması önemle tavsiye edilir.

DRV8825 step motor sürücüsünde nominal VREF ayarı motorun etiketindeki akım ayarının yarısı kadardır (1/32 step) yaptığınız taktirde.
