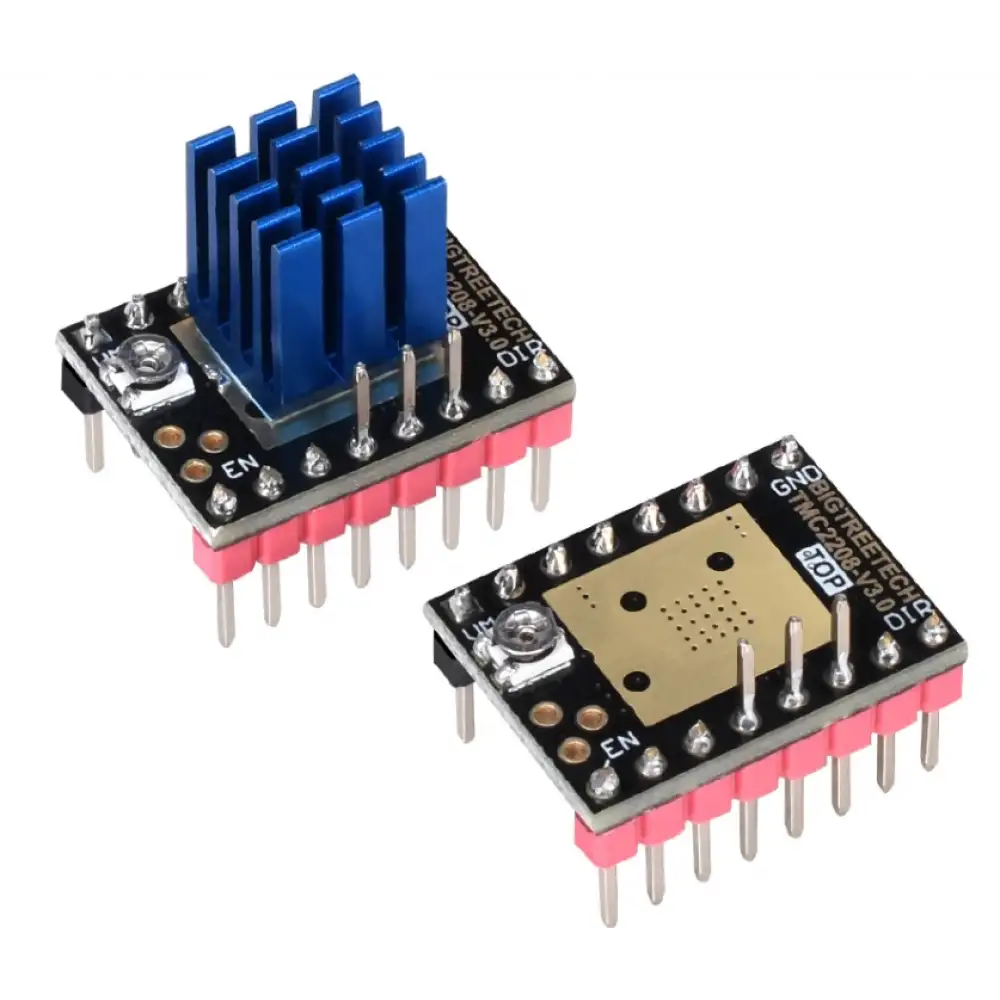

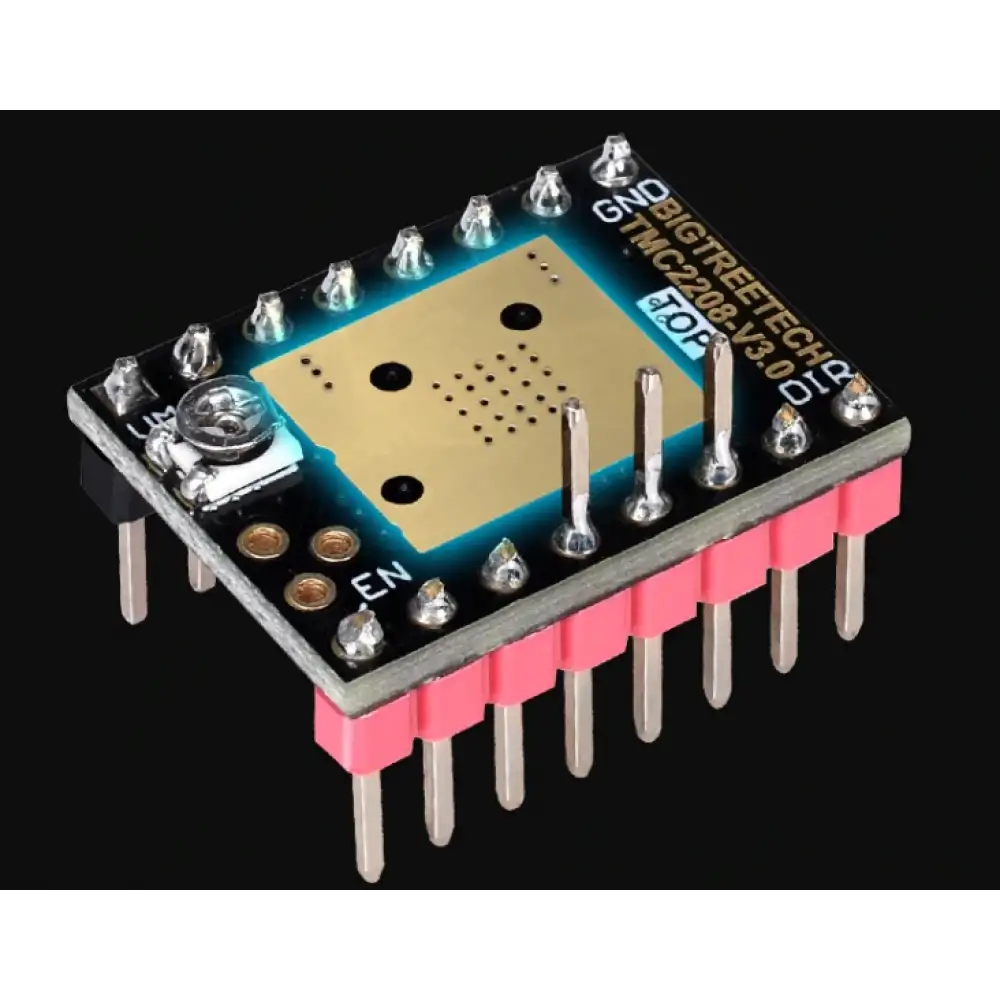

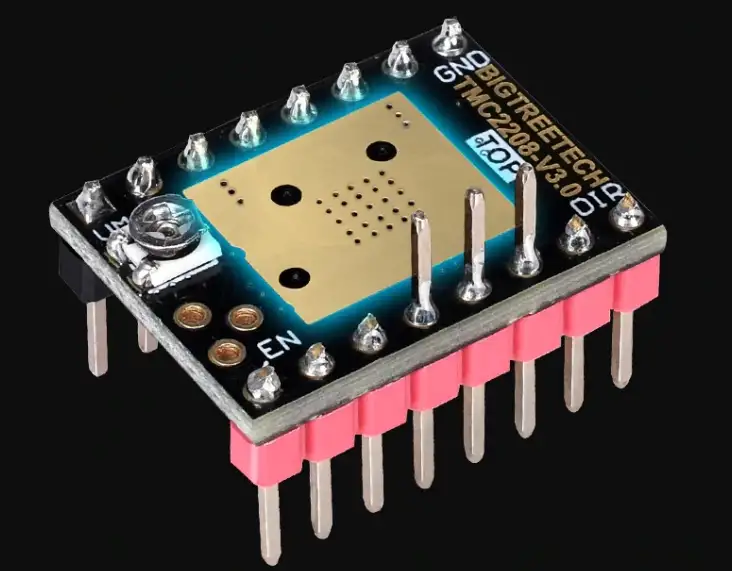

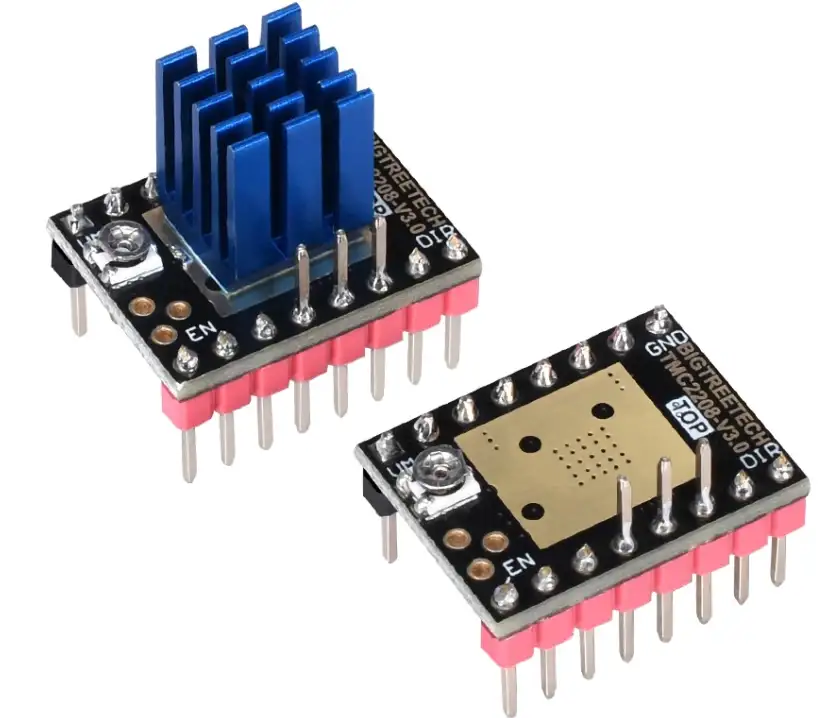

BIQU TMC2208 V3.0 Step Sürücü Teknik Özellikler:

Tam adım başına 256 mikro adım
stealthChop2 ™ - sessiz konumlandırma için
spreadCycle ™ - yüksek hız ve yüksek dinamikler için
Düşük RDSon LS 280m? ve HS 290m? (tipik 25 ° C'de)
Voltaj Aralığı 4.75V / 36VDC
Gelişmiş yapılandırma seçenekleri için Tek Kablolu UART
Bağımsız hareket için Entegre Darbe Üreteci
Yapılandırma: STEP / DIR veya UART
mikro adımlar: 1 / 256'ya kadar
microPlyer: 1/256
Mantık Gerilimi VI0: 3.3-5V
Motor Voltajı: 4.75-36V
Motor Faz Akımı: 1.2A RMS, 2.0A Tepe

BIQU TMC2208 V3.0 Step Motor Sürücü Verileri

I.Çalışma modu ve potansiyometre açıklaması
ADIM / YÖN modu

Çalışma modu seçimi : MS1 ? MS2
Güncel Referans Çalışma

2.2 UART çalışma modu
Kablolamadan önce, sürücünün çalışma modunu seçmek gerekir.
modülü. 1. J2'yi mor alanda gösterildiği gibi kaynaklayın ve sürücüyü UART'a yerleştirin
çalışma modu.

TMC2208 V3.0 ile UART modunun faydaları:

1. Motor akımı, bellenim ile isteğe bağlı olarak ayarlanabilir.
2. Mikro adımlar, bellenim tarafından isteğe bağlı olarak ayarlanabilir (256 gerçek
Mikro-aşama);
3. Gerçek ve enterpolasyonlu mikro adımlar, elde etmek için birleştirilebilir
maksimum tork. Firmware, step motorları stealthChop2 arasında dinamik olarak değiştirebilir
ve UART aracılığıyla spreadCycle modları. Motor hareket etmediğinde, motorun bekleme akımı
dinamik olarak azaltılır (UART aracılığıyla). Bağlantı şeması aşağıdaki gibidir:
Not: TMC2208-V3.0, STEP / DIR ve UART modlarında mevcuttur. Müşteriler kendi ihtiyaçlarına göre seçim yapabilirler.
