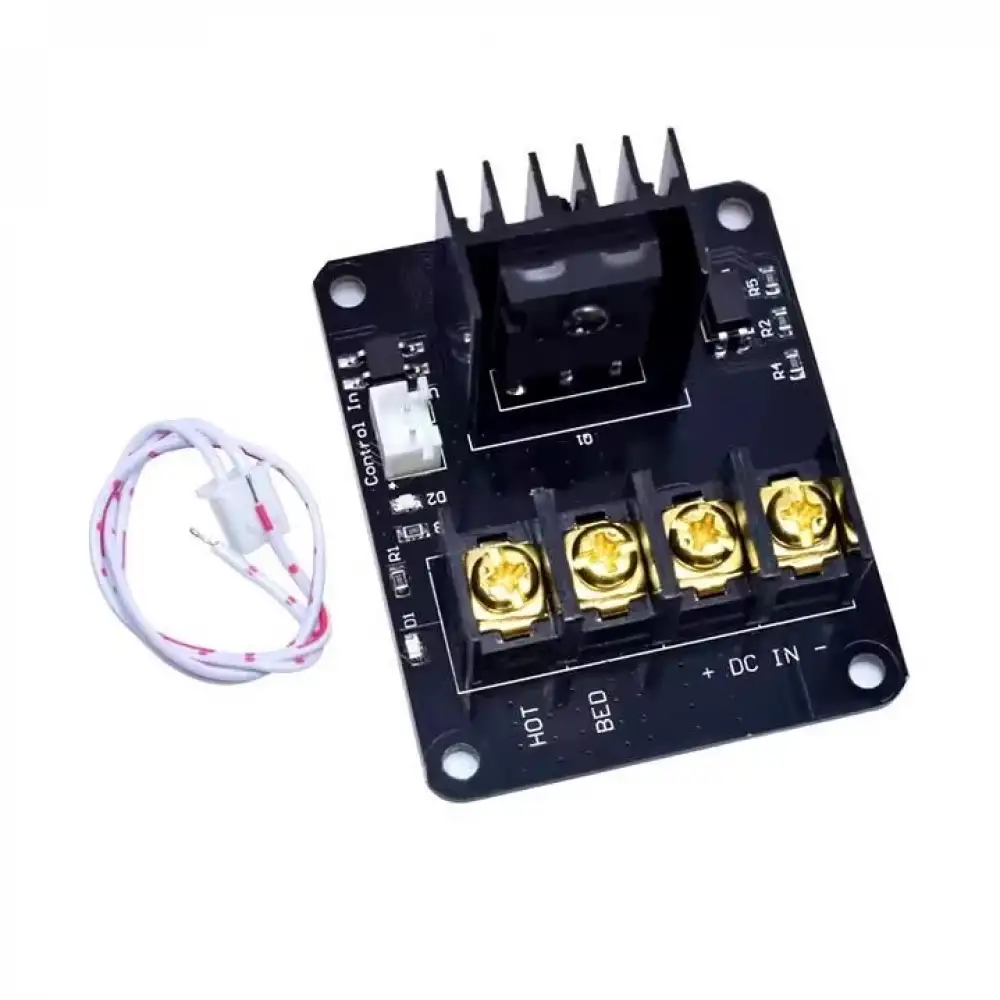

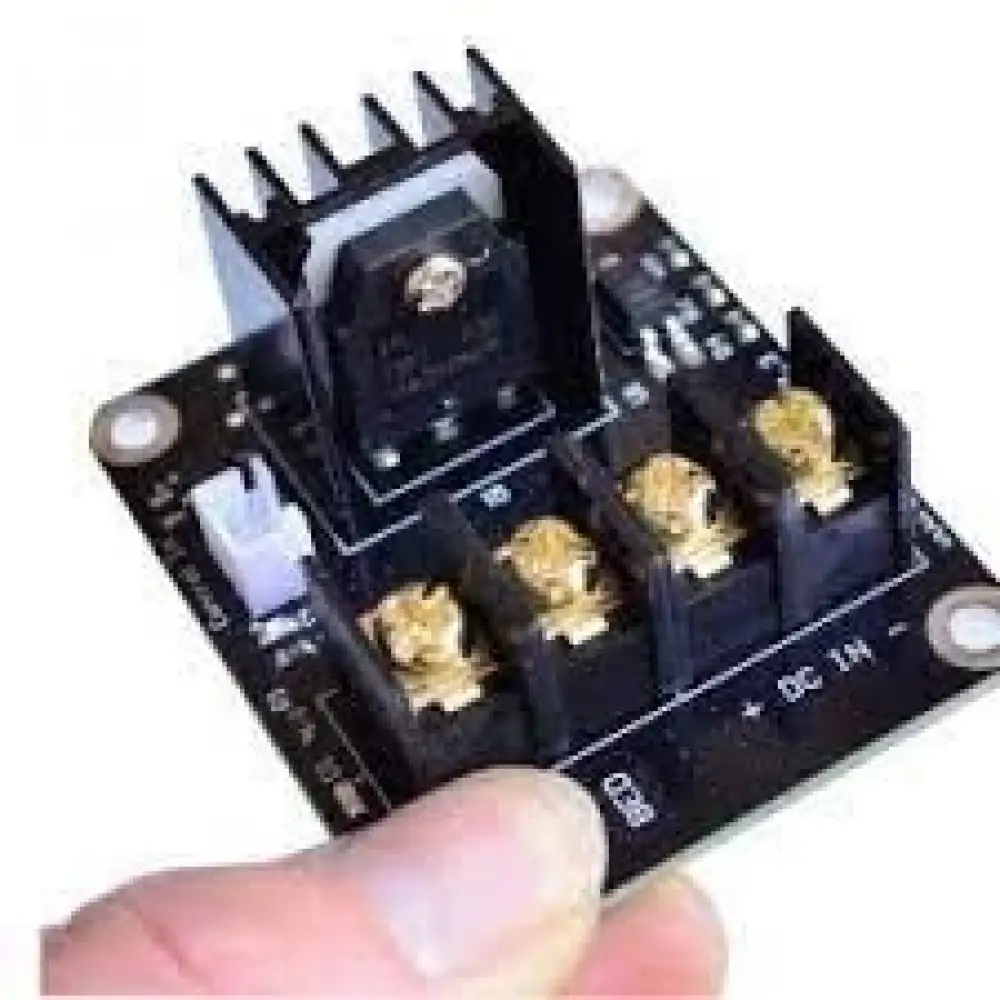

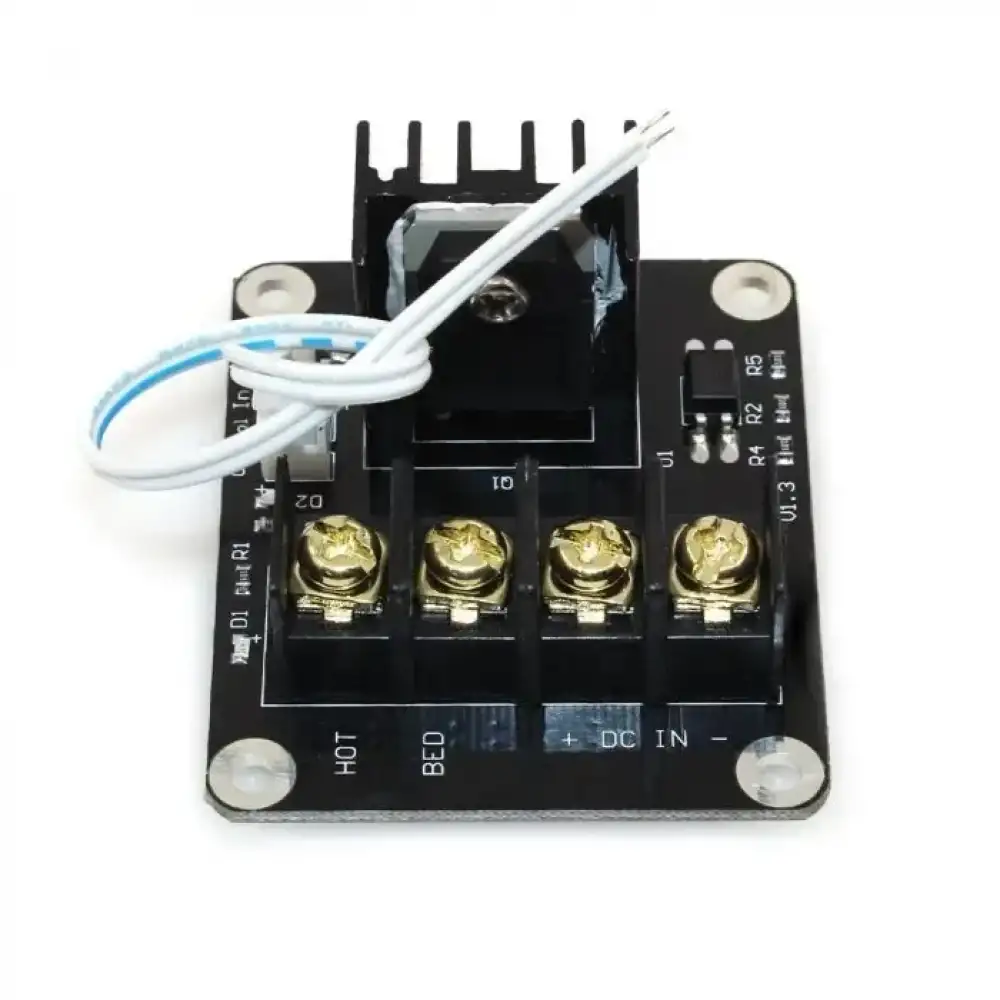

MKS MOS25 Mosfet Modülü

MOSFET modülü, voltajın cihazın iletkenliğini belirlediği bir transistör türüdür. Gerilimi yükseltmek için kullanılabildiklerinden, birçok

3D yazıcı MOSFET'leri ısıtmalı yataklarına ve sıcak uçlarına yüksek voltaj sağlamak için kullanır.

25A(Max kısa süreli) lik mosfetimizi kaçırmayın

Neden Mosfet MODÜLÜ

Fikir oldukça basit: Sıcak yatağın yüksek akımı anakartınıza birçok sorun getiriyor. Yatağın tüm akımı, hotend, stepper ve mantık

ünitelerinin tüm diğer akımlarına ek olarak bir konektörden geçmelidir, varsayılan konektörler baskı yaparken kendilerinden geçen

akım için derecelendirilmez. Aşağıdaki resimde olduğu gibi bir anda farkında olmadan hemen hemen her yazıcıya olur…

MOFSET Nasıl Bağlanır

Yazıcınızın güç kablosunu çıkarın,

Isıtılmış yatağın güç kablolarını anakarttan çıkarın ve MOSFET ünitesinin güç çıkışına takın.

Anakartın yatak çıkışından MOSFET'in kontrol girişine 2 kablo bağlayın (polarite burda  önemli değil)

MOSFET ünitesi (burada polarite önemlidir),PSU’dan 2 kabloyu (yazıcıyla aynı veya ikinci bir PSU’nun) güç girişine bağlayın.

Alttaki diyagrama bakarak iki kez kontrol edin

ÜRÜN PAKET İÇERİĞİNDE HERHANGİ BİR BAĞLANTI KABLOSU BULUNMAMAKTADIR.
