Hızlı Kablo Ekleme ve Bağlantı Aparatı
Lehim ve Vida Gerektirmeyen Profesyonel Kablo Birleştirme Çözümü

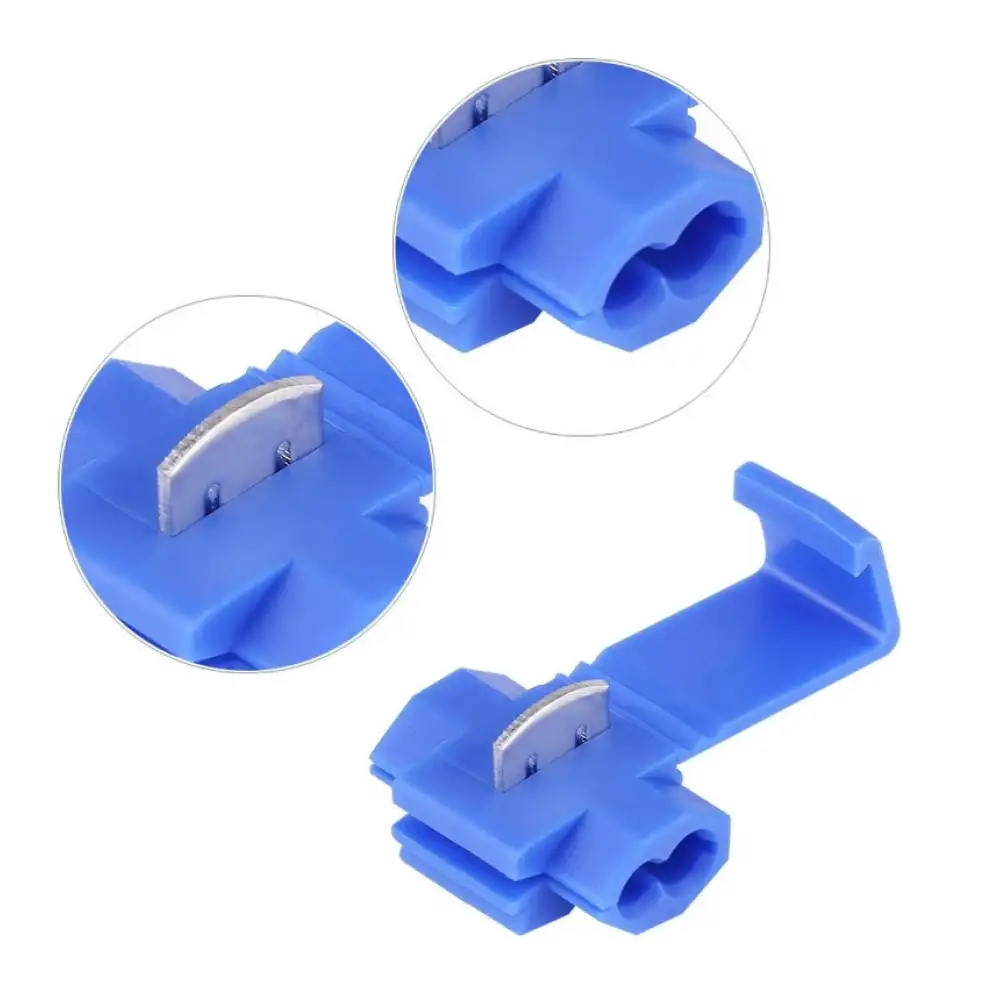

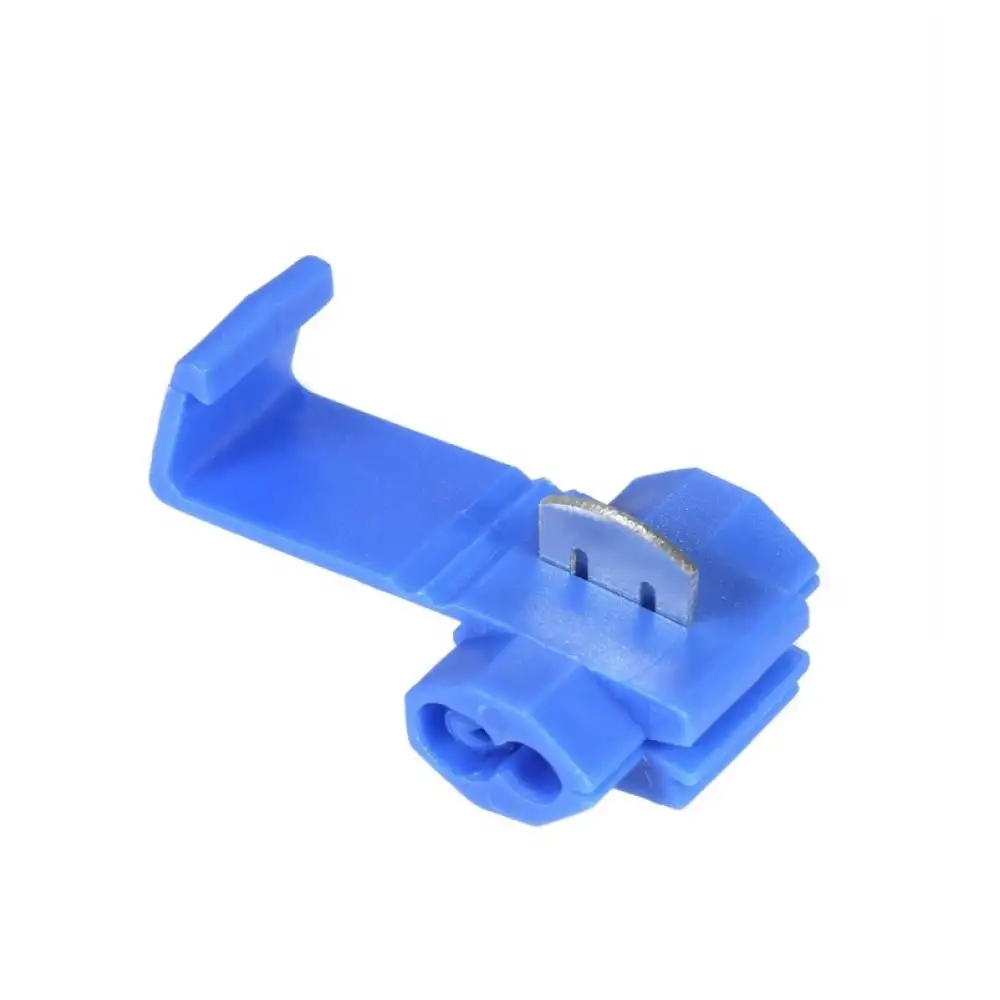

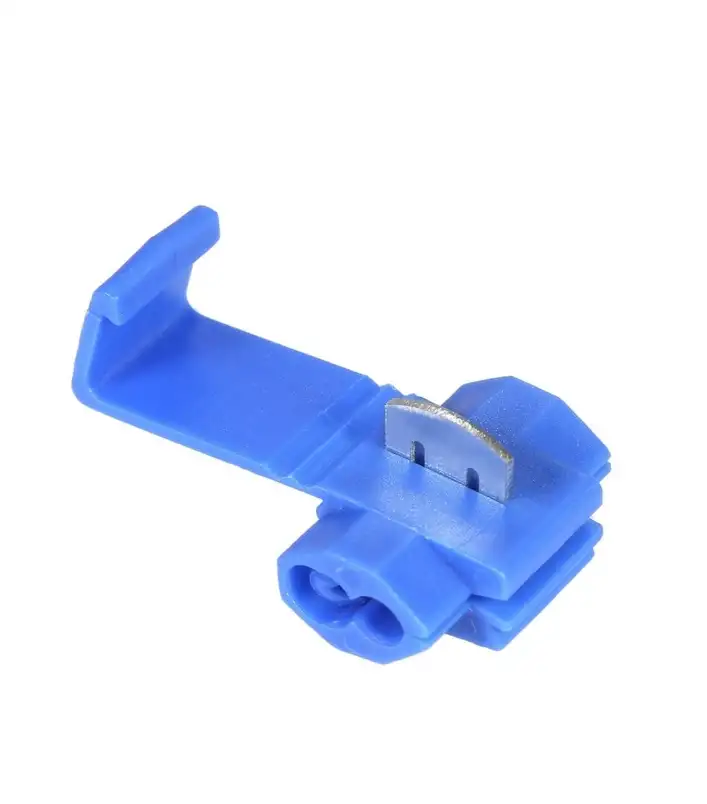

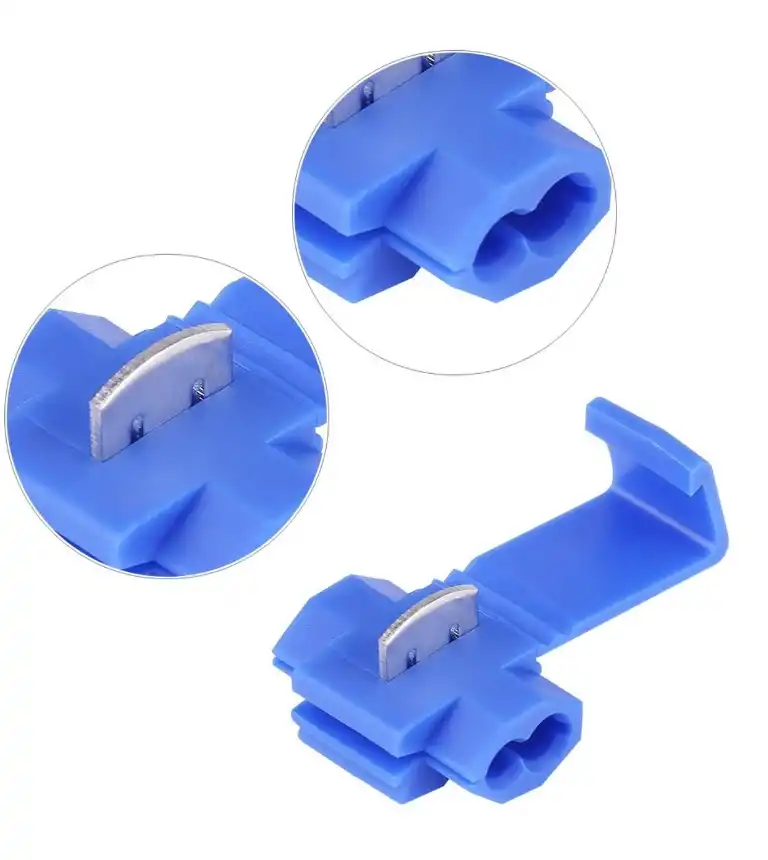

Hızlı kablo ekleme aparatı, elektrik ve elektronik projelerinde iki esnek kablonun lehimleme, vidalama veya kablo soyma işlemine gerek kalmadan saniyeler içinde birleştirilmesini sağlayan inovatif bir bağlantı elemanıdır. Pense veya kargaburun gibi basit el aletleri ile uygulanabilen bu sistem, pirinç metal parçasının kablo yalıtımını delerek iletkenlerle temas kurması prensibiyle çalışır. Sağlam ve kırılmaz polimer gövdesi, 105°C sıcaklığa kadar dayanım gösterirken, üzerinde bulunan kilitli koruma kapağı sayesinde kısa devre riskini ortadan kaldırır. Kablo karmaşasını gideren ve montaj süresini minimize eden yapısı ile otomotiv elektroniğinden endüstriyel pano montajlarına kadar geniş bir sahada güvenli kullanım sunar.

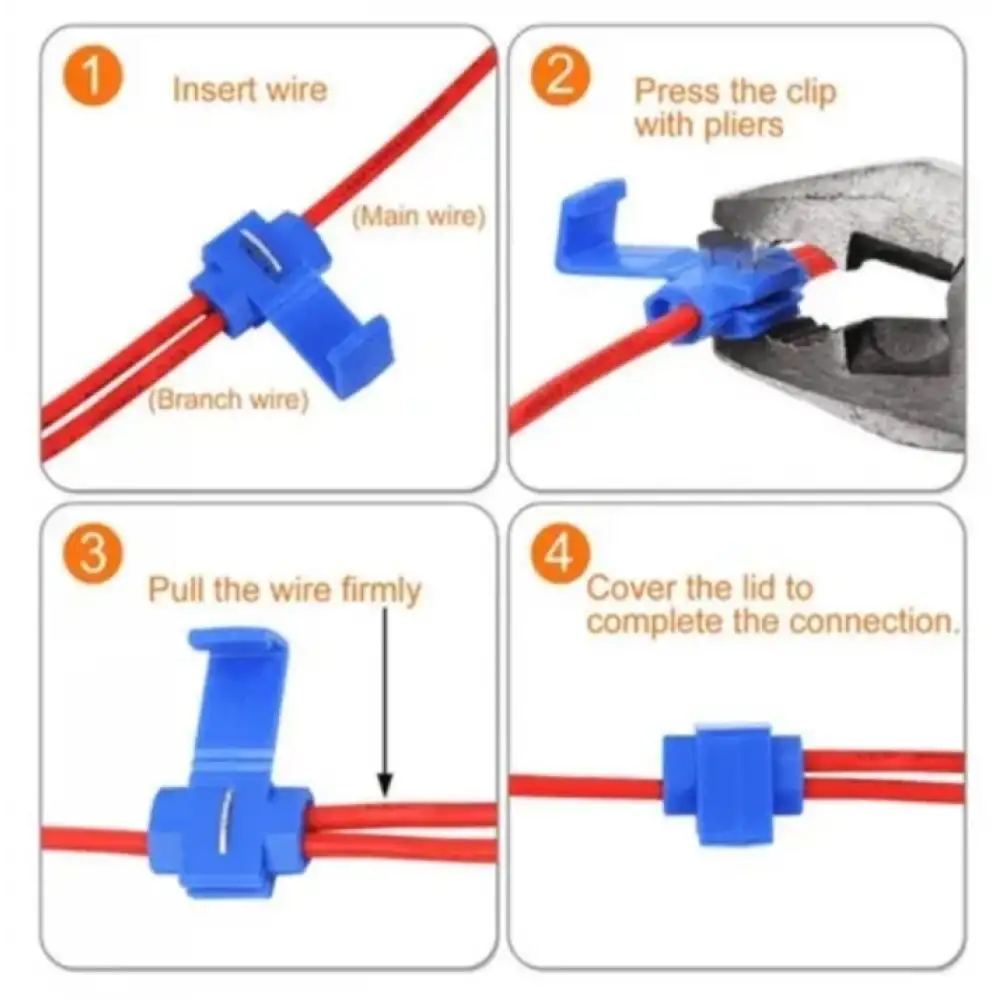

[Image showing the step-by-step installation: inserting wires into the connector, pressing the metal blade with pliers, and closing the security lock]Öne Çıkan Teknik Avantajlar ve Fonksiyonlar
- Pratik Uygulama: Kablo soymaya gerek duymadan, yalnızca bir pense yardımıyla güvenilir ek yapma imkanı.
- Yüksek Akım Kapasitesi: İç kısımda yer alan yüksek kaliteli pirinç iletken parça ile kesintisiz enerji transferi.
- Güvenli İzolasyon: Kilitlenebilir plastik kapak tasarımı ile bağlantı noktasını tamamen izole ederek kısa devreyi önler.
- Termal Direnç: 105°C çalışma sıcaklığına kadar formunu koruyan endüstriyel plastik gövde.
- Hızlı Arıza Giderme: Mevcut tesisatlardan hat çekmek veya ekleme yapmak için kablo kesme zorunluluğunu ortadan kaldırır.
- Esnek Kablo Uyumu: Farklı kesitlerdeki çok telli esnek kabloların birleştirilmesi için optimize edilmiş kanal yapısı.

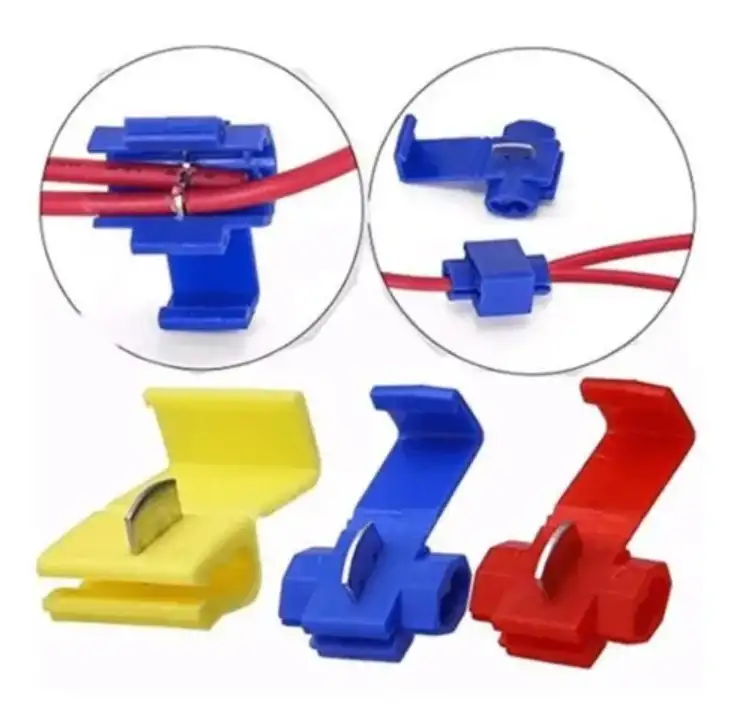

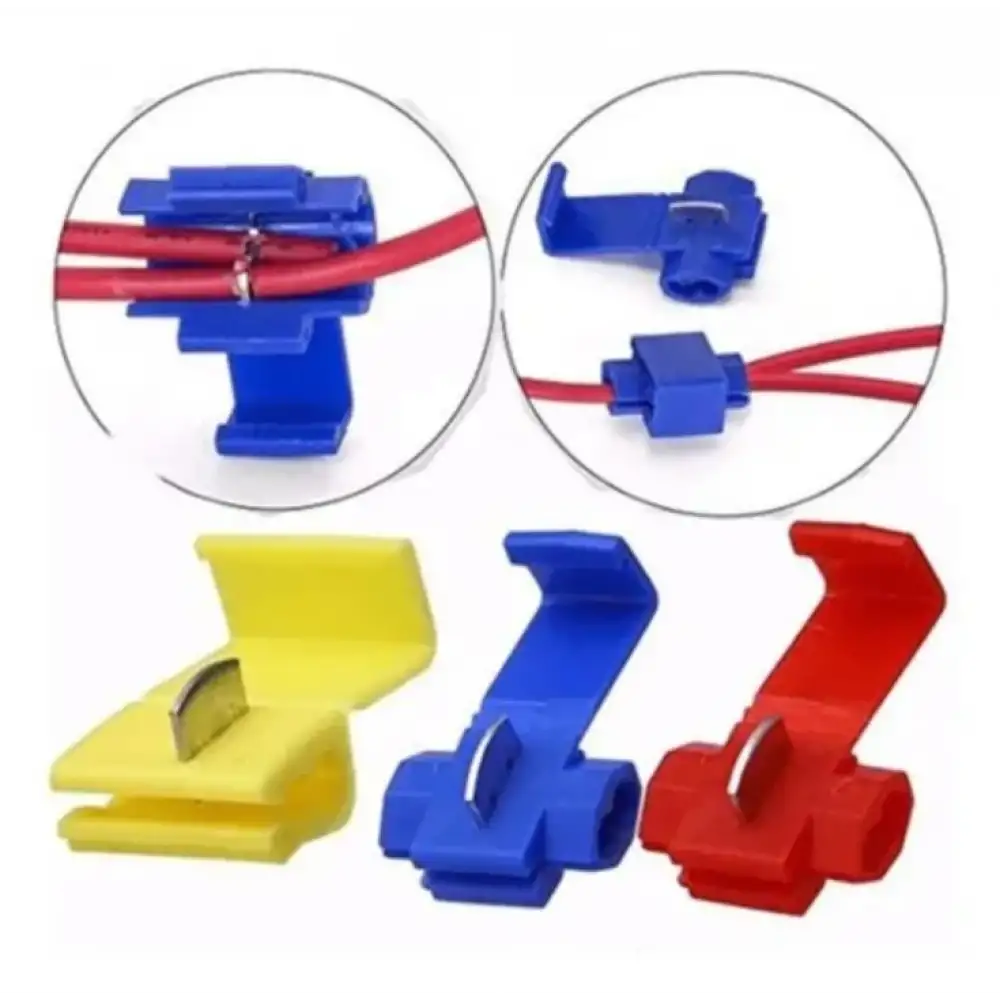

Teknik Özellikler ve Model Varyasyonları
| Model / Renk | Akım Dayanımı | Katı İletken Kesiti | Telli İletken Kesiti |
|---|---|---|---|
| Kırmızı Model | 10A | 0.5 - 1.0 mm² | 1.5 - 2.5 mm² |
| Mavi Model | 15A | 0.75 - 1.5 mm² | 1.0 - 2.5 mm² |
| Sarı Model | 24A | 1.5 - 2.5 mm² | 2.5 - 6.0 mm² |
Kullanım Talimatı
- Yerleştirme: Ana kabloyu soketin iç kanalına, eklenecek olan kabloyu ise yan kanala yerleştirin.
- Sıkıştırma: Bir pense yardımıyla üstteki metal bıçak kısmını plastik seviyesine gelene kadar sertçe bastırın.
- Kilitleme: Kabloların sabitlendiğinden emin olduktan sonra koruma kapağını üzerine kapatarak kilitleyin.
- Önemli Not: Bu aparat yalnızca esnek kablolar ile kullanıma uygundur; sert (tek damar) kablolar için önerilmez.
Görsel Referans
Paket BilgileriPaket içeriği:
1x Kablo Birleştirici Kablo Ekleme Bağlantı Aparatı
1x Kablo Birleştirici Kablo Ekleme Bağlantı Aparatı
