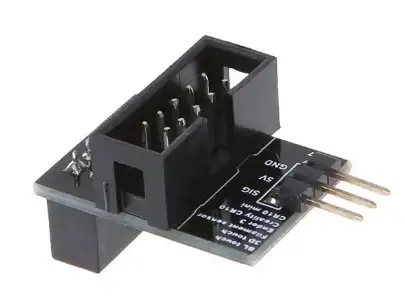

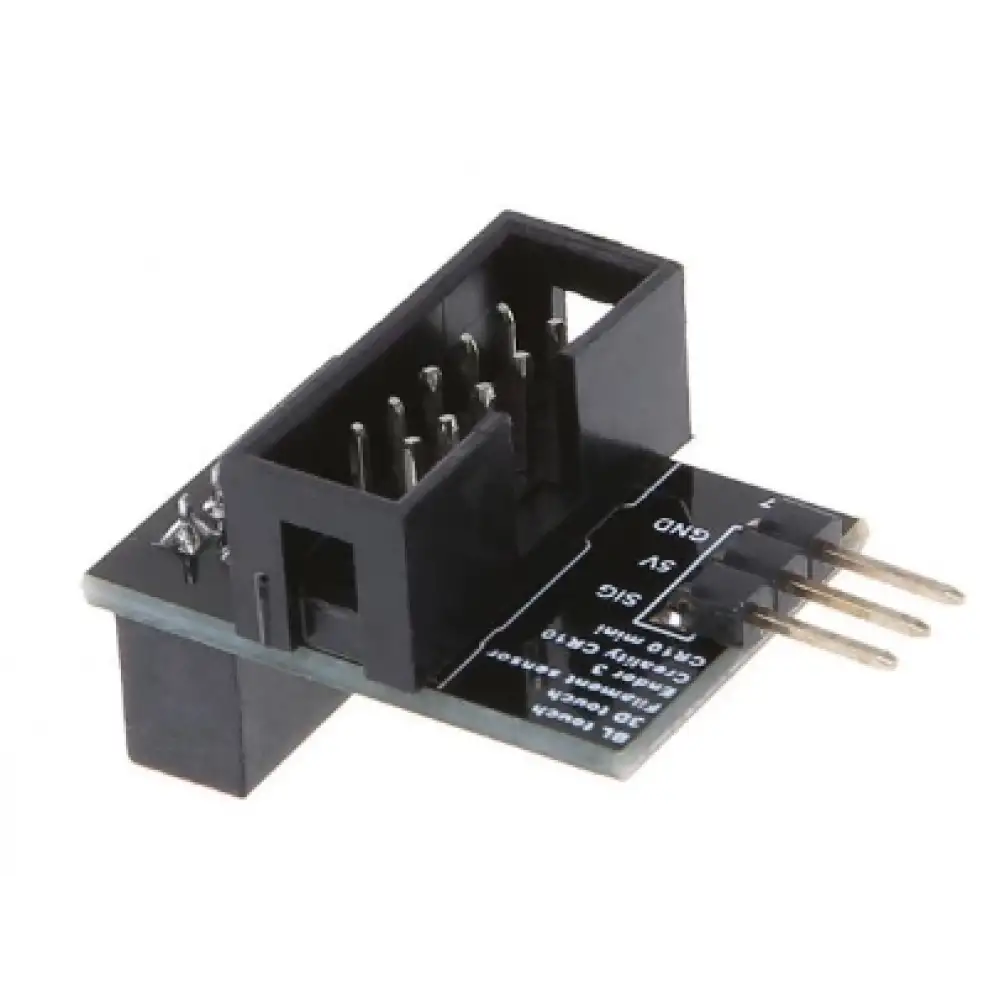

BL Touch Ender 3 için aparatBL Touch Ender 3 için aparat
CR-10 Ender-3 Ender 3 Pro BL-TOUCH BLTouch kullanılması için;daha geniş pin kanalı (Pin 27 kurulu) adaptör sensörü.
Özellik:
Normalde kartınıza Bl Touch uyumlu olmadıığ için kullanılması gereken 27 pinli zel aparat
Bl touch uyumlu adaotör için Uyumlu Cihazlar
Ender 3
Ender 3 Pro
Ender 5
CR-10 Mini
CR-10
Uyumsuz Cihazlar:
ANet A8
Ender 2
Ender 4
CR-8
Bltouch'ın kartındaki 3 pimini bağladığınızdan emin olun.
Bunu kullanmak için Ender 3 kartınıza bir Bootloader yüklemiş olmalısınız. Bunun için destek verilmez.
Dikkat:
Pin 27 kartı, bltouch veya filament sensörünün hızlı ve kolay bir şekilde kurulmasını sağlar. Pin 27 ama kurulu olduğundan tak ve çalıştır halindedir. (sonra firmware güncelleme)
Bltouch veya filament sensörünüzde pinleri takdığınızdan yapılandırmanızı kontrol ettiğinizden emin olun. Yeni bltouch sensörleri, konektörü yerleştirmeden doğrudan adaptöre takılmalıdır.
Soldan sağa: Brown GND, Red-5v, sarı/turuncu-sinyal
Anakart üzerinde lcd şerit ext1'i ayırın
Ext1'i pin 27 kartına bağlayın
Bltouch'ı pin 27 kartındaki 3 pime bağlayın. Soldan sağa: Brown gi-zemin, Red-5v, sarı-sinyal
Pin27'yi ana panele bağlayın. Emin olun hizalamak başlık pimleri pin 27 için ana kurulu.
RESİM
.
Paket İçerİĞİPaket içeriği:
1x BL Touch Ender 3 için aparat
1x BL Touch Ender 3 için aparat
